 Catalyst QoSの [ 分類 ]
分類とは、パケットのフィールドをチェックしてトラフィックの種類を区別するプロセスです。スイッチ上にて
[ mls qos ] とコンフィグ設定してQoSを有効にしている場合、この分類は必ず行われます。デフォルトでは
CatalystではQoSがディセーブルであるため、この分類は行われないただのL2フレームの転送機器です。
この分類中に、スイッチはパケットにQoSラベルを割り当てます。この割り当てられたQoSラベルによって
キューイングやスケジューリングのアクションを決定します。QoSラベルとはCoS値またはDSCP値のこと。
着信トラフィックの分類に、フレームまたはパケットのどのフィールドを使用するかはコンフィグ設定で指定。
| 分類方法 ( フローチャート ) |
| mls qos trust cos |
着信フレームのCoS値を信頼する。CoS値には着信フレームにすでに割り当てられているCoS値が採用
される。着信フレームのCoS値を信頼している場合、DSCP値は、そのCoS値に基づいてCoS/DSCPの
マップに従ってを生成される。着信フレームのCoS値を信頼しているにも関わらず、CoS値がない場合、
ポートに設定されたデフォルトのポートCoS値である
[ 0 ] が採用する。( mls qos cos により設定変更可)
|
mls qos trust
ip-precedence |
着信フレームのPrecedence値を信頼する。IPパケットのPrecedence値に基づいてDSCP値を生成する。
そのDSCP値はprecedence/DSCPマップに基づき生成され、このDSCP値を使用しQoSラベルを生成する。
着信するトラフィックが非IPトラフィックである場合、この設定は無意味である。但し、この着信トラフィックに
CoS値が割り当てられていた場合、このCoS値を使用してCoS/DSCPマップに従いDSCP値を生成する。
CoS値が割り当てられていない場合、デフォルトのポートCoS値0を使用して上記同様DSCP値を生成する。 |
| mls qos trust dscp |
着信フレームのDSCP値を信頼する。IPパケットのDSCP値と同じDSCP値を割り当てる。任意の設定として
DSCP/DSCPマップをしようしてDSCPを変更する。このいずれかによりDSCP値を生成する。Precedenceと
同様に着信するトラフィックが非IPトラフィックである場合、この設定は無意味である。但し、着信トラフィック
にCoS値が割り当てられていた場合、このCoS値を使用してCoS/DSCPマップに従いDSCP値を生成する。
CoS値が割り当てられていない場合、デフォルトのポートCoS値0を使用して上記同様DSCP値を生成する。 |
| mac-access-list |
非IPトラフィックの分類にL2のmac access-listを使用する。このMACのACLによりMAC送信元アドレス、
MAC宛先アドレス、その他のフィールドを調べて分類することができる。このmac
access-listに合致する
トラフィックの対象とするclass-mapを作成し、policy-mapでCoS値またはDSCP値を割り当てラベルを生成。 |
| access-list |
IPトラフィックの分類のIP標準ACLまはたIP拡張ACLを使用する。このACLによりMAC送信元アドレス、
MAC宛先アドレス、その他のフィールドを調べて分類することができる。このアクセスリストに合致する
トラフィックの対象とするclass-mapを作成し、policy-mapでCoS値またはDSCP値を割り当てラベルを生成。 |
QoSをイネーブルにした場合、上記のmls qos
trust cos | precedence | dscp またはpolicy-mapによる
マーキングが行われない場合、ポート上でのデフォルト設定が
[ untrust ] なのでそのパケットのCoS値
DSCP値は [ 0 ] となり転送されます。QoSが無効である場合、何の変更もされずに転送されていきます。
QoSで使用されるACLはセキュリティACLのACLとは動作が異なります。QoSのACLにおいて、permitの
対象トラフィックにはQoSアクションが実行され、denyの対象トラフィックにはQoSアクションが実行されない
という結果が得られるので、permitの対象でないからトラフィックが転送されない、という事はありません。
Catalyst QoSの [ ポリシング & マーキング
]
トラフィックの分類を行いQoSラベル(CoS値ベースまたはDSCP値ベース)を割り当てた後、ポリシングと
それに伴うマーキングプロセスが開始されます。このプロセスは設定がなければ開始されないものです。
ポリシングを行うためには、トラフィックの帯域幅限度を指定するポリサーの作成をする必要があります。
そのトラフィック制限内のパケットは [ 適合
] となり、その制限を越えるパケットは [ 不適合
] となります。
不適合なパケットに対して、そのまま通過
or DSCP値の変更(マークダウン）して通過
or
廃棄のいずれか
のアクションが取られることになります。マークダウンにより別のDSCP値を割り当てる場合、ポリシング
済みDSCPマップが適用されます。このマップを設定変更するためには
[ mls qos map policed-dscp ] を
使用します。但し、DSCP/DSCP変換マップとポリシング済みDSCPマップは、空マップであることから、
着信したDSCP値、マークダウンされたDSCP値が、デフォルトの状態で同じDSCP値に割り当てられます。
ポリシングは物理ポートまたはSVIにて実装することができます。物理ポートに実装する場合、Individual
ポリサー(個別ポリサー)、またはAggregateポリサー(集約ポリサー）の2種類があります。SVIに実装する
場合はVLANレベルとインターフェースレベルの階層型の2つのレベルのポリシーマップを設定できます。
全てに共通して言えることは、ポリサーが設定されていなければ何も行われず、ポリサーが設定されて
いる場合、パケットが適合すれば転送され、不適合であればマークダウンされるか廃棄されるということ。

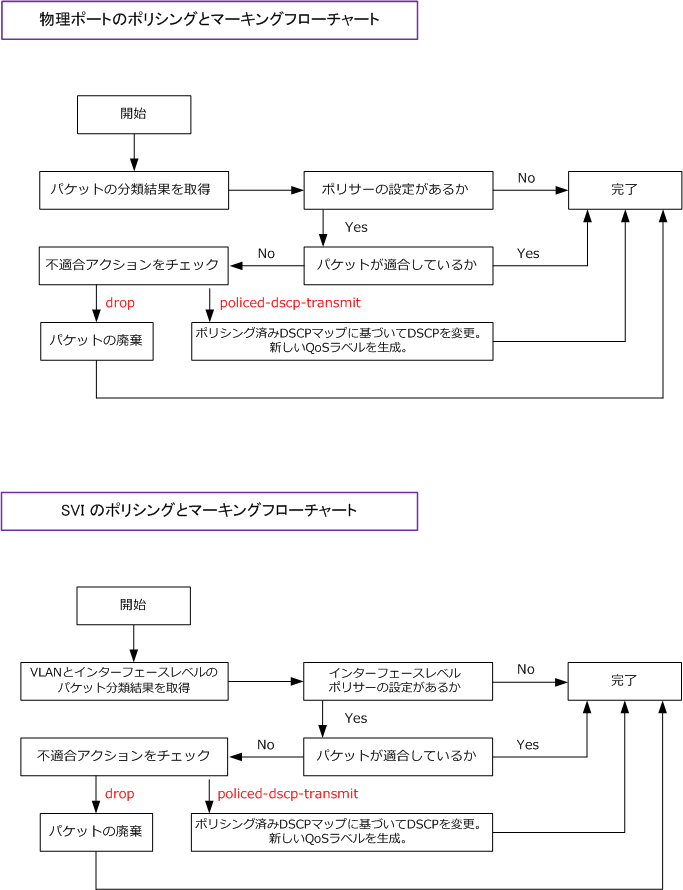

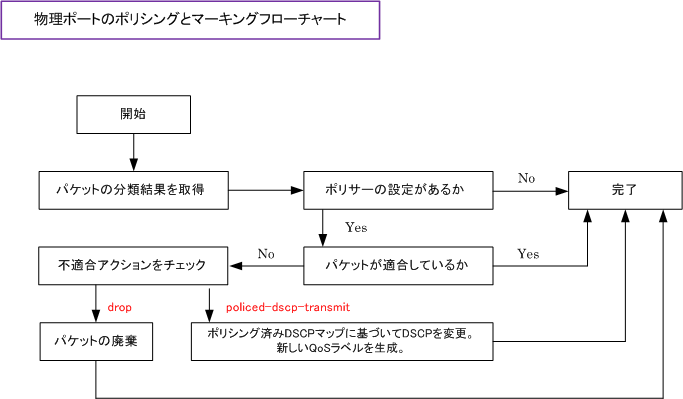

物理ポートのポリシング及びマーキングフロー

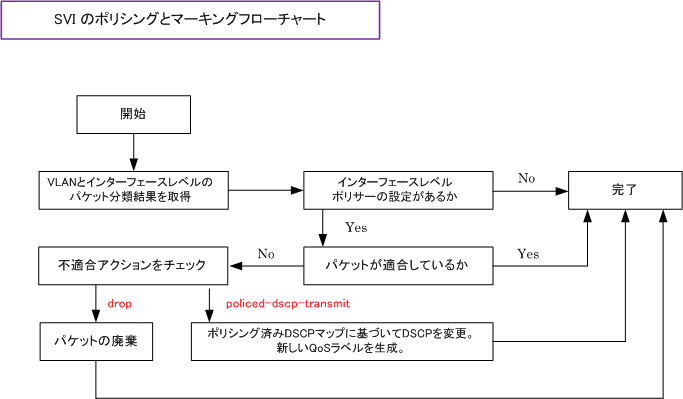

SVIのポリシング及びマーキングフロー
※ Aggregateポリサーはグローバルで [ mls
qos aggregate-policer ] コマンドにより定義して、ポリシーマップ内にある
複数のクラスマップに対して、[ police
aggregate ] コマンドを定義することにより共有することができます。集約例。
※ デフォルトのポリシング済みDSCPマップのままでは、実質的なマークダウンが行われないため、不適合なパケットの
DSCP値の変更を行うためには、グローバルで
[ mls qos map policed-dscp ] による設定変更が必要になってきます。
Resource ：Cat3550 12.2(25)SEC Cat3560 12.2(35)SEE Cat3560 12.2(25)SEE CatalystLANスイッチ教科書 BCMSNテキスト第2版
|
