Cisco Router - SSH



 ◆ Ciscoルータ - SSHの設定

 Ciscoルータへtelnet接続したい場合、Ciscoルータ側の設定は先に紹介した通り line vty の部分に
 passwordコマンドとloginコマンドを入力すればいいだけです。が、CiscoルータへSSH接続したい
 場合は、SSHサーバとして動作させるための色々な設定が必要となります。その手順は紹介します。
 ※ telnetとSSHの違いについては「 TCP/IPをはじめから - Telnet/SSHとは」をご参照ください。


 @ ユーザ認証の設定
 SSHにおけるユーザ認証の方法には、パスワード認証と公開鍵認証の2種類があります。一般的には
 パスワード認証を使用します。SSHクライアント側は、ここで設定したユーザ名とパスワードを入力

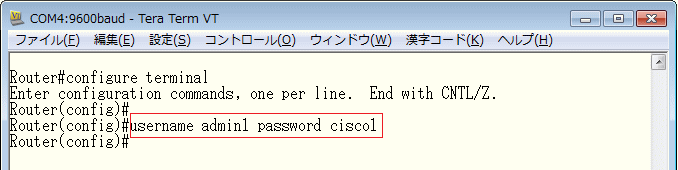

 することでCiscoルータへSSH接続してログインできるようになります。以下の設定例ではユーザ名に
 "admin1" パスワードに "cisco1"としています。ユーザ名とパスワードは大文字小文字を区別します。




 SSH接続でVTYポートにログインする際に、line vtyに設定されたパスワードではなく、上記で設定した
 ユーザ名とパスワードを認証の際に使用するようにするために、line vtyにローカル認証の設定をします。



※ VTYポートを5つ以上作成したい場合、例えば16つのVTYポートを作成したい場合は "line vty 0 15" とコマンド入力します。

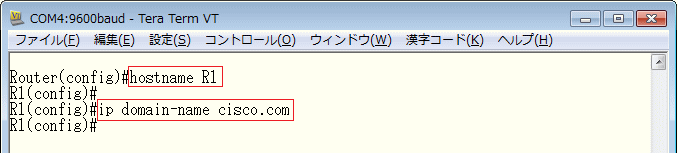

 A ドメイン名の設定
 SSH暗号鍵の生成のためにホスト名とドメイン名を設定します。ホスト名とドメイン名ともにローカル
 の適当な内容で問題ないので、ここでは例えばホスト名を"R1"、ドメイン名を"cisco.com"にしています。

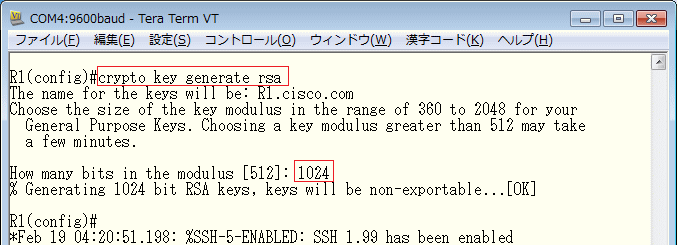

 B RSA暗号鍵の設定
 SSHで使用するRSA暗号鍵を生成するために
crypto key generate rsa コマンドを入力します。
 このコマンドの入力後、鍵長サイズの指定を求めてくるのでそこでは
1024と指定するようにします。





 C SSHのバージョンの設定
 SSHのバージョンには1と2があります。バージョン2の方がよりセキュアなのでSSHクライアント側で
 SSH version 2 がサポートしていれば

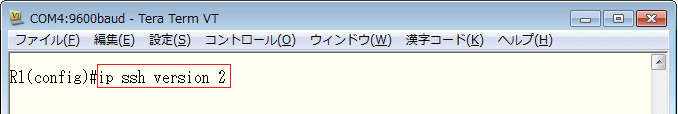

ip ssh version 2 と設定してSSH version2を使用するように
 しましょう。SSH versioin 1を使用するなら
ip ssh version 1と設定します。今回はversion 2にします。





 D SSH接続を許可する設定
 デフォルトでCiscoルータへのSSH接続は許可されています。従って何も設定変更する必要はないです。
 ⇒ All protocols are allowed on virtual terminal lines (vtys). Default is transport input all.

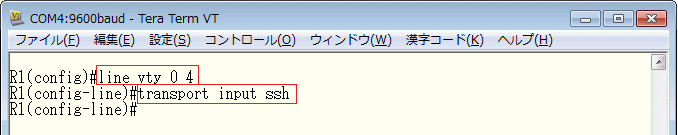

 しかし例えば、Ciscoルータへの接続はSSHのみにしたい場合、line vtyの設定で
transport input ssh
 と設定すれば実現できます。また、
transport input telnet sshと設定すれば、Ciscoルータへはtelnet
 接続とSSH接続のどちらでも可能となります。セキュリティ上、Ciscoルータへの管理アクセスはSSH
 接続のみ許可したいという場合はtransport input sshと設定しましょう。




 上記で紹介したSSH設定によりSSH接続ができる
 ようになりますが、SSH接続したルータで特権
 EXECモードへ移行するためにはenable password
 コマンドかenable secretコマンドでパスワードを
 設定しておく必要があります。

 設定してない場合、enableで特権EXECモードへ
 移行しようとするとNo Password setとメッセージ
 が表示されて特権EXECモードへ移行できません。





 ◆ Ciscoルータ - SSHによるアクセス

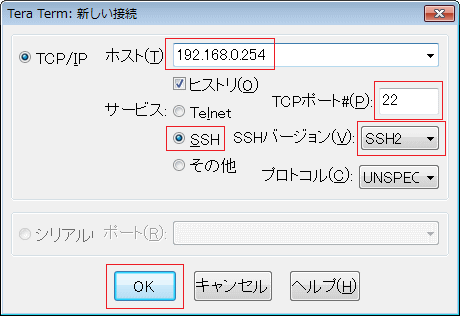

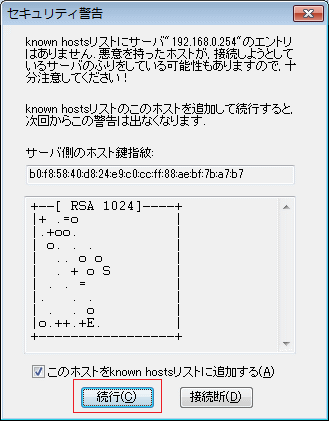

 クライアントPCからCiscoルータへSSH接続するためには、Tera Termの場合は以下の手順となります。

※ SSHクライアントであるPCのIPアドレスが192.168.0.100、SSHサーバとなるCiscoルータのIPアドレスが192.168.0.254。

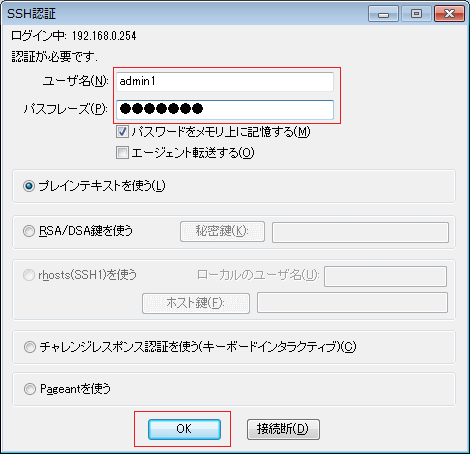

◆ ルータで設定したユーザ名(username)とパスワード(password)を入力。

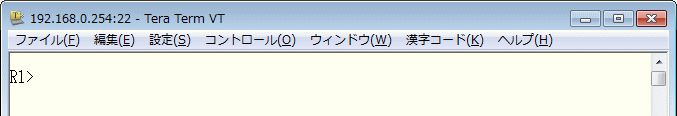

◆ 上記の手順により以下のSSH接続が成功して、ルータにログインできるようになります。

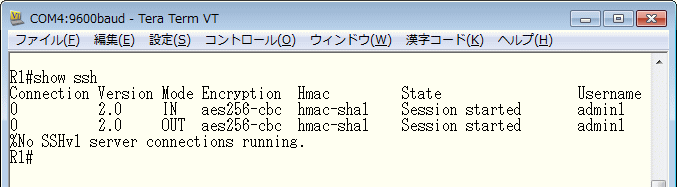

◆ show sshコマンドで、現在使用されているSSHバージョン、現在接続しているユーザ名などの情報が分かります。


 ところで、CiscoルータからCiscoルータへtelnet接続する場合は「telnet "IPアドレス"」と入力しますが

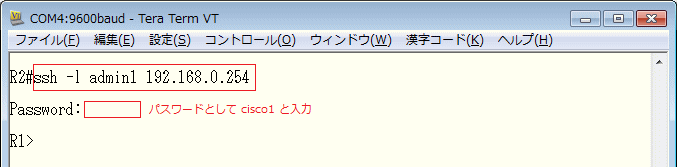

 CiscoルータからCiscoルータへSSH接続するためには、「ssh -l "ユーザ名" "IPアドレス"」と入力します。
 例えば、Ciscoルータ (R1)にユーザ名"admin1"、パスワード"cisco1"と設定されている場合、以下の通り

ssh -l admin1 192.168.0.254と入力することで、CiscoルータからCiscoルータへとSSH接続が可能です。
 ※ CiscoルータからルータへのSSH接続はtelnetのようにレスポンス(エコーバック)がよくありません。
