Proxy ARP

　APRとは

　Ethernet上で通信を行うためには、IPアドレスに対応したMACアドレスが必要になります。ARPとは、
　IPアドレスの情報からMACアドレスを知るためのアドレス解決プロトコルです。同一セグメント上にある
　ホストは、そのホストの宛先IPアドレスからMACアドレス情報を得て通信を行い、異なるセグメント上の
　ホストとは、ホストのデフォルトゲートウェイに設定されているルータのMAC情報を得て通信を行います。


　APRの仕組み

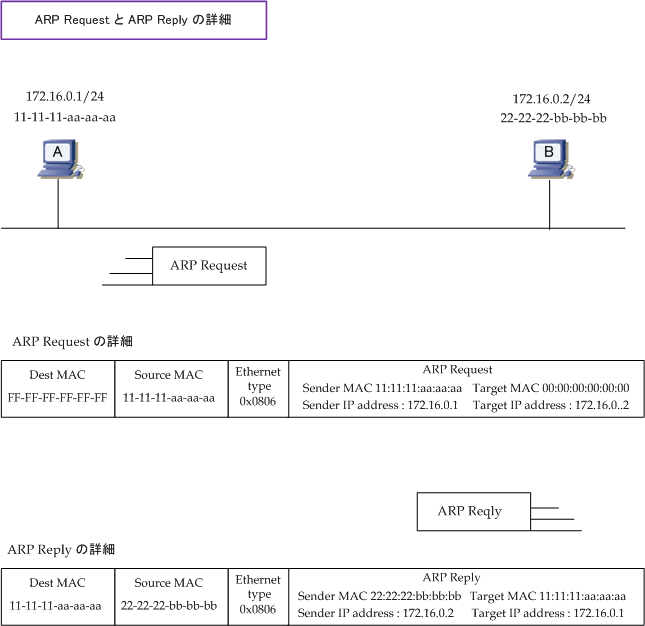

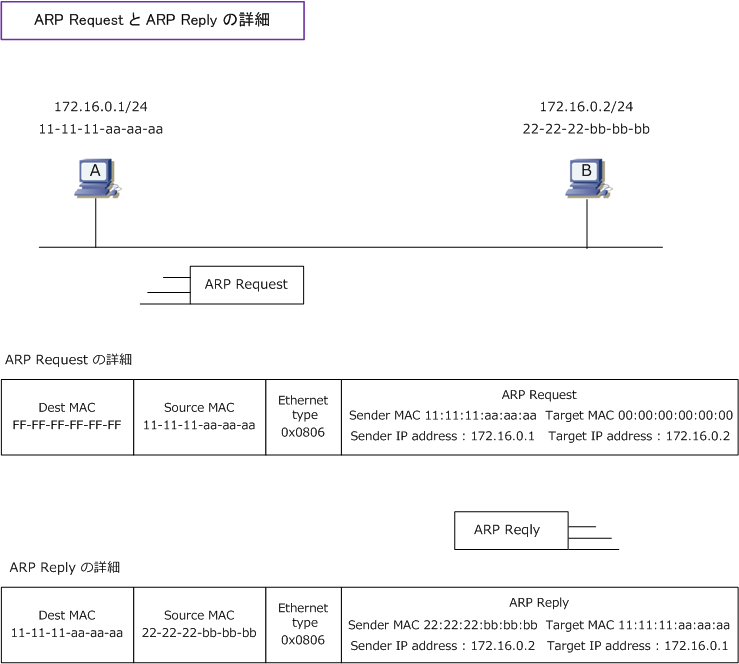

　下図ではホストAからホストBにパケットを送信しようとするのですが、ホストAはホストBのMACアドレス
　を知らないため、先ず最初にARP要求をブロードキャストします。そのブロードキャストはセグメント上の
　全てのホストが受信して内容を解析します。宛先のIPアドレスが自分のIPアドレスである場合、ホストBは
　自分のMACアドレスを埋め込み、ARP応答パケットを送信元であるホストAに返送することになります。

　　
　
　PC上ではコマンドプロンプトでarp -aによりARPテーブルの確認、arp -dによりARPテーブルのキャッシュをクリアできます。
　ルータ上では show ip arp によりARPテーブルの確認、clear arp-cache によりARPテーブルのキャッシュをクリアできます。



　Proxy ARP

　プロキシARPはサブネットワーク環境において、サブネットマスクを設定できない旧式のホストが通信する時に
　一般的に利用されます。プロキシARPは他のホスト宛へのARP要求に対して代わりにARP応答する機能です。

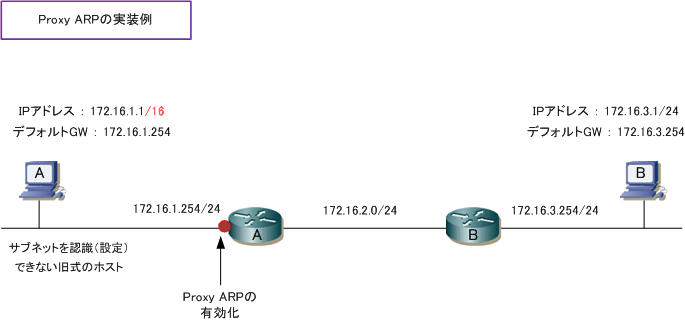

　下図では、ホストAからホストBにパケットを送信しようとした場合、ホストAはネットワークアドレスを比較して
　ホストBが同じネットワークに属していると判断して、デフォルトゲートウェイのアドレスに対してARP要求を行う
　のではなくて、ホストBのアドレスにARP要求を行います。プロキシARPが有効なI/Fを持つルータが、このARP
　要求を受信した場合、ホストBの代わりにプロキシARP応答パケットを送信します。その結果、下図においても、
　ホストAとホストBは同じセグメントにいるような通信を行えます。プロキシARP機能はI/F上でデフォルトで有効。

　　　　
　※ ホストAとBとの通信を実現するためには、ホストAに接続しているルータAのI/F上でプロキシARPが有効である必要があります。参考

　このプロキシARP機能は、ルーティングテーブル( デフォルトゲートウェイ含む )を持っていないホストが異なる
　セグメント上にある機器のMACアドレスを調べる手助けの機能とも言えます。例えば、ARP要求を行うホストと
　異なるセグメント上にあるホストに対するARP要求をルータが受信して、そのルータがホストに至る経路を保持
　する場合、ルータはARP要求元のホストと同じセグメントのI/FのMACを知らせるプロキシARP応答パケットを
　生成します。そのARP応答パケットを受信したホストは、そのルータにパケットを送信してルータはパケットを
　目的のホストに転送する事ができます。従って、下図のネットワークにてスイッチAとホストB間は通信できます。

　　　　　

　　　スイッチAを、例えばPCに置き換えると通信はできません。PCの場合、デフォルトゲートウェイが設定されていない状態において
　　　異なるセグメントに対してPINGを実行しようとした場合 [ Destination host unreachable ] とコマンドプロンプト上で表示されて、
　　　異なるセグメントにパケットを送出できません。Catalystスイッチの場合は、デフォルトゲートウェイ ( ip default-gateway ) の設定
　　　がない状態でも、異なるセグメントへPINGを実行するとポート上からパケットが送出されるので、上図の構成で通信ができます。
