VRF



 ◆ VRFとは

 VRF(Virtual Routing and Forwarding)は、1つのルータ上で独立した
複数のルーティングテーブルを保持
 できる技術です。VRFにより、1台のルータ上でインスタンスごとにルーティングテーブルを保持することが
 できるため、例えばカスタマーごとにルーティングテーブルを保持できます。VRFの技術を実装させることで、
 IP-VPNのようなWANサービスを実現することができます。IP-VPNでは、
MPLSの技術が使用されていますと
 説明しましたが、その他にも今回紹介する
VRFの技術が使用されています。



 ◆ VRF - 基本構成

 IP-VPNにおいてVRFの設定はPEルータで実装されます。このPEルータは、MPLS網のLERにあたるルータです。
 IP-VPNでカスタマーから送信されてくるIPパケットには、ラベル付けもタグ付けもないIPパケットであるため、
 PEルータでどの顧客のパケットなのかを識別するためにPEルータのインターフェースとVRFを関連付けします。





※ VRFインスタンスと関連付けるインターフェース は、物理インターフェースでもサブインターフェースでもOKです。

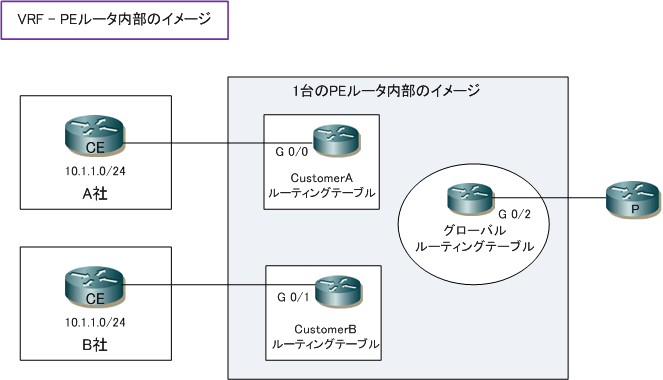

 PEルータで顧客ごとに独立したルーティングテーブルを保持することは分かりましたが、PEルータ自身にも
 顧客ごとのルーティングテーブルとは別に、
MPLS網内でルーティングするためのルーティングテーブル
 PEルータは保持しています。このルーティングテーブルの事を
グロバールルーティングテーブルと言います。

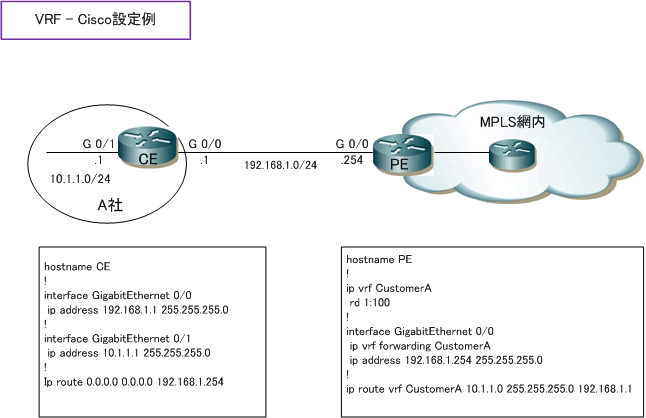

 ◆ VRF - Cisco設定例

 以下では1行目でVRF名を「CustomerA」として作成して、そのVRFの識別子を「1:100」として設定して
 います。VRFの識別子を
RD(Route Distinguisher)と言います。RDは、MPLS-VPNの項目で詳細に解説。


◆ VRFの作成

 PE(config)#
ip vrf CustomerA
 PE(config-vrf)# rd 1:100



 VRFをインターフェースに適用します。VRF作成、インターフェースの適用はPEルータだけで設定します。
 VRFを設定したインターフェースのIPアドレスはsh ip interfaceではなく、sh ip vrf interfaceで確認します。


◆ VRFのインターフェースへの適用

 PE(config)#
interface GigabitEthernet 0/0
 PE(config-if)# ip vrf forwarding CustomerA
 PE(config-if)# ip address 192.168.1.254



 VRFによるスタティックルーティングの設定もPEルータだけで設定します。例えば上図では、A社もB社も
 10.1.1.0/24 のネットワークですが、VRFを指定することで該当するVRFのルーティングテーブルに反映。


◆ VRFのスタティックルートの設定
 PE(config)# ip route vrf CustomerA 10.1.1.0 255.255.255.0 192.168.1.1






 PEで設定するVRFを利用したダイナミックルーティングプロトコル( RIP/EIGRP/OSPF )の設定を紹介します。
 RIPでは、router rip の後にただnetworkコマンドでネットワークを定義するだけでは、グローバルルーティング
 テーブルで通知されてしまうので、VRFを認識させるためにaddress-familyコマンドを使用しVRFを指定します。


◆ VRFのルーティング - RIP

 PE(config)#
router rip
 PE(config-router)# address-family ipv4 vrf CustomerA
 PE(config-router-af)# network 192.168.1.0

 PE(config-router)# address-family ipv4 vrf CustomerB
 PE(config-router-af)# network 192.168.1.0



 EIGRPでは、VRFを認識させるためにaddress-familyコマンドを使用してVRFを指定するのはRIPと同じですが
 該当するVRF上で動作するEIGRPのAS番号をautonomous-systemコマンドで指定します。以下設定例では
 AS番号 1 がグローバルルーティングテーブルで使用する番号、10がVRF「 CustomerA 」で動作する番号です。


◆ VRFのルーティング - EIGRP

 PE(config)#
router eigrp 1
 PE(config-router)# address-family ipv4 vrf CustomerA
 PE(config-router-af)# network 192.168.1.0
 PE(config-router-af)# autonomous-system 10

 PE(config-router)# address-family ipv4 vrf CustomerB
 PE(config-router-af)# network 192.168.1.0
 PE(config-router-af)# autonomous-system 10



 OSPFではプロセス番号ごとにVRFを割り当てるため、RIPやEIGRPのようにaddress-familyの指定は不要。


◆ VRFのルーティング - OSPF

 PE(config)#
router ospf 1 vrf CustomerA
 PE(config-router)# 192.168.1.254 0.0.0.0 area 0

 PE(config)# router ospf 2 vrf CustomerB
 PE(config-router)# 192.168.1.254 0.0.0.0 area 0



 当然ながらRIP、EIGRP、OSPFのCE側の設定は、address-familyなどの設定不要の通常の設定となります。
