CBWFQ ( Class-Based WFQ )

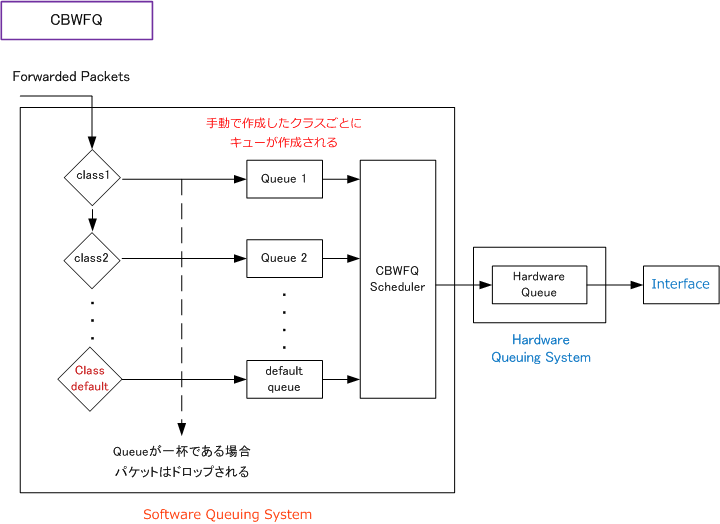

　このキューイングは、管理者が定義したクラスごとに個別のキューが割り振られるキューイング方式です。
　クラスとはトラフィックのグループのこと意味します。このクラスは最大で [ 64 ] を作成することができます。

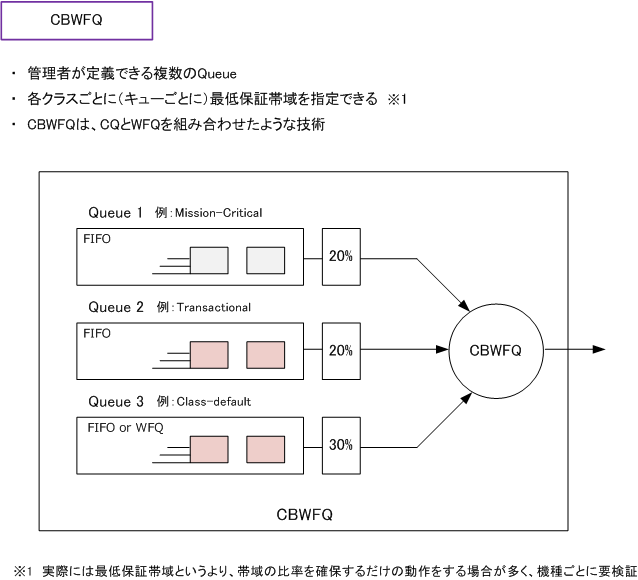

　CBWFQは、CQとWFQの機能の2つの要素を持っています。CQではキューごとに帯域幅をバイトカウント
　により指定していましたが、CBWFQではキューごとに [ bandwidth ] コマンドにより最低保証帯域幅を指定
　することができます。WFQではキューごとに格納するパケットの優先度に基づき、キューのウェイト付けが
　行われましたが、CBWFQでも [ bandwidth ] の指定により、実質的にはキューのウェイト付けが行われる。
　また、CBWFQにおいても、手動で作成された各キューの中にあるパケットは小さいものから排出されます。
　※　CCOでは [ bandwidth ] による最低保証帯域幅の指定が可能と謳われていますが、実際には、ウェイト比率の値と言えます。

　


　CBWFQ のコンフィグ

　CBWFQでは、先ず [ class-map ] コマンドによりトラフィックの分類を行います。[ class-map ] コマンドの
　後のキーワードである [ match-any ] は、複数のmatch条件が指定されていた場合、いずれかの1つに
　合致すればmatchしたと見なし、[ match-all ] は、複数のmatch条件が指定されていた場合、その全て
　に合致すればmatchしたと見なします。これらのキーワードを指定しない場合はデフォルトで [ match-all ]。

Cisco(config)# class-map [ match-any | match-all ] name

　次に、そのclass-map内でのmatch条件を指定します。この設定は作成するclassの数だけ繰り返します。

Cisco(config-cmap)# match access-group ACL-number | NameACL-number 　Cisco(config-cmap)# match input-interface name 　Cisco(config-cmap)# match ip precedence value 　Cisco(config-cmap)# match ip dscp value 　Cisco(config-cmap)# match protocol name 　Cisco(config-cmap)# match protocol http [ url string | host string | mime type ] 　Cisco(config-cmap)# match fr-dlci number

　次に、作成したクラスに対してクラスごとのポリシーを定義します。複数のポリシーを適用することが可能。
　ポリシーマップのコンフィグレーションは2種類あります。管理者が作成するclass-mapに対するポリシーの
　定義と、policy-mapの最後に自動作成される [ class-default ] というclassに対するポリシーマップの定義。
　※ ユーザで作成したclassにmatchしないトラフィックは [ class-default ] というclassに自動的に割り当てられることになります。

　- ユーザ作成のclass-mapに対するポリシー定義 -

Cisco(config)# policy-map name 　Cisco(config-pmap)# class-mapname 　Cisco(config-pmap-c)# bandwidth [ kbps | percent percent ] 　Cisco(config-pmap-c)# queue-limit number-of-packtes 　or 　 　Cisco(config-pmap-c)# bandwidth [ kbps | percent percent ] 　Cisco(config-pmap-c)# random-detect 　Cisco(config-pmap-c)# random-detect precedence value min-threshold max-threshold denominator

　- 自動作成されるclass-defaultのclass-mapに対するポリシー定義 -

Cisco(config)# policy-map name 　Cisco(config-pmap)# class class-default 　Cisco(config-pmap-c)# bandwidth [ kbps | percent percent ] 　Cisco(config-pmap-c)# fair-queue number-of-dynamic-queue 　Cisco(config-pmap-c)# queue-limit number-of-packtes 　or 　Cisco(config-pmap-c)# bandwidth [ kbps | percent percent ] 　Cisco(config-pmap-c)# fair-queue number-of-dynamic-queue 　Cisco(config-pmap-c)# random-detect 　Cisco(config-pmap-c)# random-detect precedence value min-threshold max-threshold denominator

　

policy-mapコマンド	説明
bandwidth	そのキューに割り当てる輻輳時の最低保証帯域幅を「Kbps」、または物理I/Fに対しての「%」で指定。
queue-limit	そのclassのキューの深さをパケット数指定。デフォルトは64。テールドロップを実装する場合に使用。
random-detect	queue-limitを使用したテールドロップではなく、輻輳回避にWREDを有効にする場合に使用。詳細後述。
fair-queue	class-default のクラスで使用するコマンド。class-defaultのクラスでWFQを実行したい場合に使用。
random-detect 各パラメータ	説明
precedence value	IP Precedence値を指定。
min-threshold	しきい値の最小値をパケット数で指定。このしきい値を超えると「denominator」の廃棄率でパケット廃棄。
max-threshold	しきい値の最大数をパケット数で指定。このしきい値を超えるとそれ以降に着信する全パケットの廃棄。
denominator	min-thresholdを越えた時に廃棄するパケットの分数の分母。10と指定した場合、10パケットに1つ廃棄。

　※ bandwidthkbps と bandwidth percent % コマンドは排他的な関係。queue-limit と random-detect コマンドも排他的な関係。

　※ bandwidthコマンドで帯域幅指定はclassの合計で物理帯域の75%を上限とする。残りの25%はルーティングトラフィックなどで
　　　使用する。75%以上の帯域幅の指定を行いたい場合、物理I/F上で以下のコマンドによりその上限を変更することができます。

Cisco(config-if)# max-reserved-bandwidth percent

　最後に、作成したポリシーマップを I/F に [ out ] で適用させてCBWFQの発動準備を行います。参考

Cisco(config-if)# service-policy output policy-map-name
