Static Routing - route add



 ◆ スタティックルーティング - route addコマンドとは

 route addコマンドは、ルータなどのネットワーク機器に設定するコマンドではなく、クライアントPCや
 サーバなどに設定することができるコマンドです。このroute addコマンドの設定によって、特定の宛先
 ネットワークに対して、デフォルトゲートウェイとは異なるゲートウェイのIPアドレスを指定できます。

 実は、ルータやL3スイッチだけでなく、1つのインターフェースしか持たないクライアントPCやサーバでも
 ルーティングテーブルを持っています。例えば、Windows クライアントPCの場合、コマンドプロンプトで
 route printコマンドを入力すればルーティングテーブルを確認することができます。




 上記の結果は、クライアントPCに対してIPアドレス「192.168.0.10」サブネットマスク「255.255.255.0」
 デフォルトゲートウェイ「192.168.0.254」と設定した時の結果。つまりPCにIPアドレス関連の設定を行うと
 ループバックアドレス、マルチキャストアドレス、ブロードキャストアドレス等がOSで自動的に登録されます。

※ つまり上記で意識すべきは、このPCにはデフォルトゲートウェイが「192.168.0.254」に設定されているという青枠の部分だけ。

route print コマンドの見方
@ Interface List

 このサーバ(PC)で有効なインターフェースのリストが表示される。このサーバ(PC)では
 0x1 (ループバックI/F)、0x2 (有線LANのI/F) 、0x3 (無線LANのI/F)の3つを確認できる。

A Network Destination  宛先ネットワークのアドレス
B Netmask  宛先ネットワークのサブネットマスク
C Gateway  ゲートウェイのIPアドレス( いわばネクストホップのIPアドレス )
D Interface  パケットを送出するインターフェースのIPアドレス
E Metric  メトリック値。宛先ネットワークへのルートが複数ある場合小さいメトリック値のパスを選択。


 ◆ スタティックルーティング - route addコマンドの使い方

 route addコマンドを使用する時は、サーバでデフォルトゲートウェイを設定しているだけでは通信要件が
 満たせない場合やゲートウェイのルータを制御できない場合など、特別な条件がある時にのみ利用します。

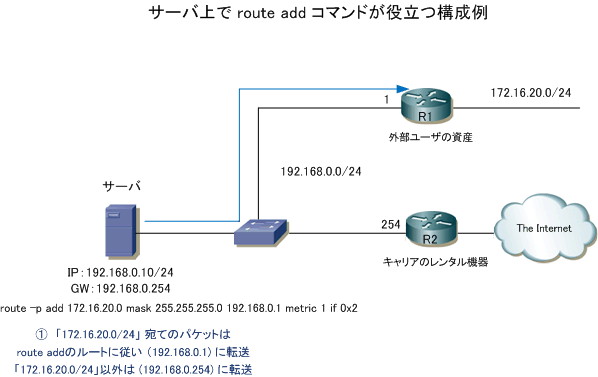

 例えば下図のように、R1が外部ユーザの資産機器、R2がキャリアのレンタルルータなどにより設定変更が
 できない、あるいは、セキュリティ上の問題でルーティング設定ができないとします。下図では、サーバは
 インターネットとの通信はデフォルトゲートウェイ(254)にパケットを転送するので通信できますが、R1
 の「172.16.20.0/24」の宛先ネットワークとはR2の機器を変更できない前提では通信ができない状態です。

※ R2のルータを自由に設定変更してよい場合、ルーティング設定やポリシーベースルーティング等で通信させることが可能です。







 そこで、サーバ上でroute addコマンドを設定して、特定の宛先ネットワーク「172.16.20.0/24」に対し
 デフォルトゲートウェイ (192.168.0.254) とは異なるゲートウェイのIPアドレス (192.168.0.1) を指定。
 上図のNW構成でサーバ上のコマンドプロンプトで設定すべきroute addコマンドは以下の通りとなります。




route addコマンドのパラメータ説明
@

 route addコマンドの間に 「 -p 」 を指定することにより、OSの再起動後にもroute addのルートが保持される。つまり
 「 -p 」を指定しない場合、再起動後にroute addが消えてしまうので、検証ではないのなら必ず設定するようにしよう。
 「 -f 」を指定した場合、route addによるルート追加前に現在の経路情報を全て削除してしまう。基本的に使用しない。

A  宛先ネットワークを定義
B  宛先ネットワークのサブネットマスクを定義
C  ゲートウェイのIPアドレス( いわばネクストホップのIPアドレス )を定義
D

 オプション設定。経路のメトリック値を定義。同じ宛先へのルートが複数ある場合は数値が小さいルートが優先される。
 今回の構成では、172.16.20.0/24への宛先ルートは1つしかないので、どのような値を定義しても通信上問題はない。

E

 オプション設定。パケットを送出するインターフェースを定義。指定しない場合は最適なI/Fが自動的に決定される。
 今回の構成では、有線LANのNICに「192.168.0.10/24」のIPを割り当てているので、有線LANのNIC(0x2)を指定する。








 route addコマンドの設定後、正しく設定されていることを確認するためにroute printコマンドを入力します。
 以下の通り「172.16.20.0/24」の宛先ネットワークのゲートウェイは「192.168.0.1」になっていることが
 確認できます。また、一番下の「Persistent Routes:」という項目にも、今回設定した route add の内容が
 反映されています。つまり、このroute addの設定内容はOSの再起動後も削除されないこを意味します。重要。

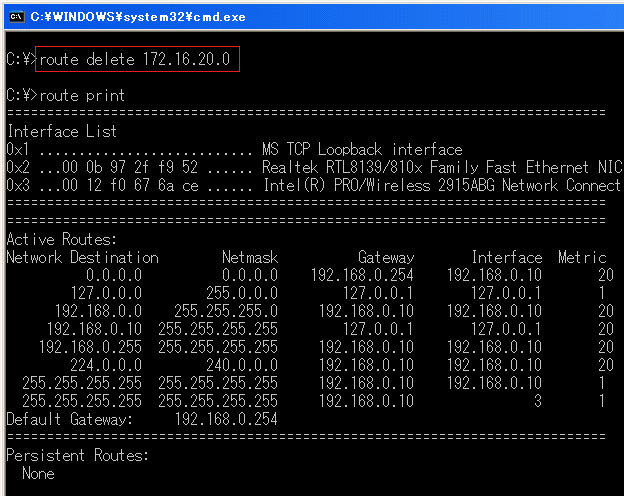

 route addコマンドで追加したスタティックルートを削除したい場合、route deleteコマンドを使用します。
 以下の通りroute deleteの後に宛先ネットワークを指定します。その後、route printコマンドで反映を確認。





 すでに述べましたが、上図の構成ではルータ側で
 ルーティング制御すれば、サーバ側でroute addに
 よる宛先ルートの設定は不要です。しかしながら、
 前提条件を書きましたが、実際のNW環境では、
 設定変更できない位置付けの機器が存在したり、
 セキュリティ要件でサーバ側だけで通信制御して
 欲しい、という要望が多くありますので、上図の
 単純な構成で実装するケースが意外と多いです。

 あと、同じことを申し上げますがroute addを指定
 する際に「-p」の指定は忘れないようにご注意を!
 「-p」を忘れるとOS再起動の後に設定は消えます。
