VLAN



 ◆ VLANとは

 VLAN( Virtual LAN )とは、物理的な接続形態とは独立して、
仮想的なLANセグメントを作る技術です。
 VLANはスイッチ内部で論理的にLANセグメントを分割するために使用されます。VLANを使用することで
 ルータやL3スイッチと同じようにL2スイッチでも
ブロードキャストドメインの分割を行うことができます。






スイッチのポートにVLANの識別番号となるVLAN IDを設定することで、その番号ごとにブロードキャストドメインを分割できます。


 ◆ VLANの特徴

 @ ブロードキャストドメインの分割

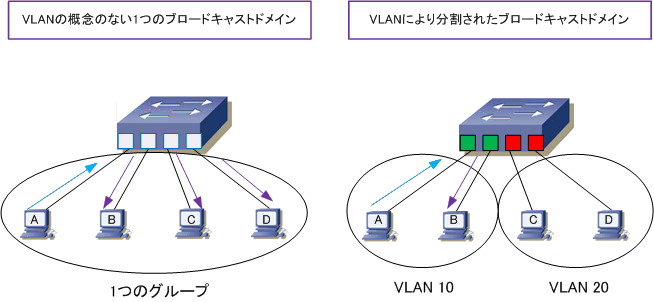

 ホストAとBが通信するために、ホストAはARPリクエストをブロードキャストする必要があります。結果、
 左下図の通り、そのブロードキャストはホストBだけでなくC、Dも受け取ります。しかし、VLANにより
 ブロードキャストドメインを分割することで、右下図の通り、ホストAからのブロードキャストはBだけが
 受信するようになり、無駄な受信フレームが減ることで、各ホストの無駄なCPU処理などを軽減できます。







 A 物理配置にとらわれないセグメント化

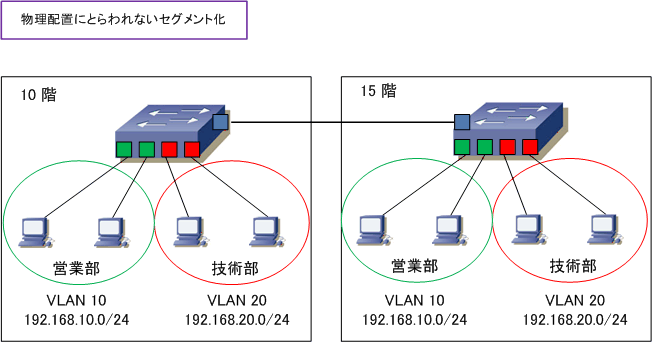

 VLANは複数のスイッチにまたがり設定することが可能で、これにより異なるフロアーのスイッチ間の
 接続でもブロードキャストを分割できます。下図では、10F営業部からのトラフィックは、15F営業部
 だけに転送されて、10F技術部からのトラフィックは15F技術部だけに転送されます。また、部署変更や
 部署移動が発生してもスイッチポートに設定したVLAN IDを変更するだけで柔軟にセグメント化が可能。







 B セキュリティの向上

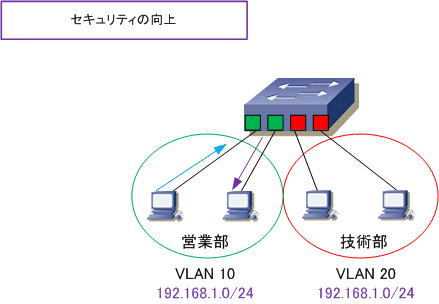

 VLANを設定すると同じVLAN IDのポートにのみブロードキャストが転送され、異なるVLAN IDのポートに
 転送されません。下図ではVLAN10のスイッチポートに接続したホストとVLAN20に接続したホストに同じ
 セグメント192.168.1.0/24のIPアドレスを設定しています。しかし、営業部からのPCのブロードキャスト
 トラフィックは技術部には転送されないので、同じセグメントのIPアドレスでもVLAN IDが異なるので通信
 できません。このようにVLAN ID単位でトラフィックを分離することができるのでNWセキュリティが向上。





 ◆ Cisco Catalystスイッチの用語

 @ デフォルトVLANとは
 Catalystスイッチは、工場出荷時のデフォルト状態では全てのスイッチポートで
VLAN 1が設定されています。
 CatalystスイッチのVLAN 1は
デフォルトVLANと呼ばれています。各ポートにVLAN 1が設定されていますが
 全ポートで同じVLAN IDが割り当てられているため初期状態では1つのブロードキャストドメインとなります。






 A 管理VLANとは
 管理VLANとは、Catalystスイッチを管理するための管理用トラフィックを流すVLANのこと。デフォルトで
 VLAN 1が管理VLANに設定されています。管理VLAN用に用意された管理インターフェースにIPアドレスを
 割り当てることにより、Catalystスイッチに対しtelnetアクセスしたりSNMPにより監視することができます。

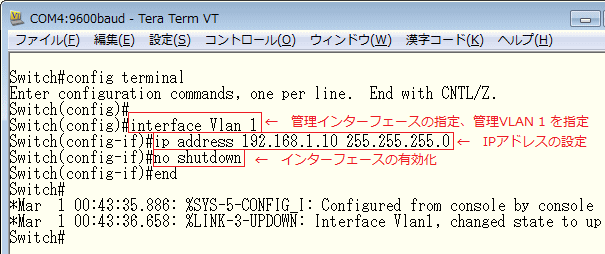

◆ スイッチのIPアドレス割り当て設定
 (config)#
interface vlan vlan-id
 (config-if)#
ip address ip-address subnet-mask
 (config-if)#
no shutdown

コマンド引数 説明
vlan-id  管理VLANのIDを指定
ip-address  IPアドレスを指定
subnet-mask  サブネットマスクを指定

 ※ 管理VLANはスイッチで1つだけ存在するVLANですが、この管理VLANはVLAN 1から他のVLAN IDに変更することが可能。
