下記のコンフィグ解説を読む前に「 音声VLAN（Voice VLAN）とは 」をご参照頂ければ読みやすいです。
前回の解説では、switchport voice vlan コマンドを簡単に紹介しましたが、ここでは詳細に解説します。
switchport voiceコマンドには switchport voice detect cisco-phone もありますがここでは解説を割愛。
◆ 音声VLAN ( Voice VLAN ) コンフィグ設定

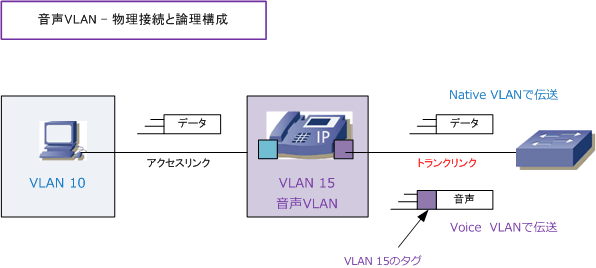

switchport voice vlanの音声VLANが設定されたポートに接続されたCisco IP Phoneは、CDPによりVLAN
だけでなくQoS設定についても提供を受けることができます。また、パケットのCoS値を使用して着信する
トラフィックパケットを分類するように以下のQoS設定もしておく必要があります。trust dscpでもOKです。
◆ QoSの設定
(config)# mls qos
(config-if)# mls qos trust cos
◆ 音声VLANの設定
(config-if)# switchport voice vlan [ vlan-id | dot1p | none | untagged ]
| コマンド引数 |
説明 |
| vlan-id |
すべての音声トラフィックが特定のVLANを経由して転送されるようにIP Phoneを設定します。
デフォルトでは Cisco IP Phone は 802.1p プライオリティ 5 を使用して音声トラフィックを転送。
VLAN IDを 1〜4094 の範囲で指定（ 設定例では VLAN 15をスイッチポートに割り当て ）
(config-if)# switchport voice vlan 15
|
| dot1p |
VLAN ID 0（Native VLAN）のタグが付いた音声およびデータプライオリティトラフィックを
受け付けるようにCisco IP Phoneに接続しているスイッチポートを設定する方法
(config-if)# switchport voice dot1p
|
| none |
IP Phone が独自の設定を使用してタグなしの音声トラフィックを送信するように設定
(config-if)# switchport voice none
|
| untagged |
タグなしの音声トラフィックを送信するように IP Phone を設定
(config-if)# switchport voice untagged
|
音声VLANで最も使用される設定はswitchport voice vlanです。要件に応じてその他の引数を指定します。
◆ IP Phone ポートで受信したデータトラフィックのプライオリティ設定
Cisco IP Phoneのアクセスポートには、PCなどのデバイスを接続することができます。CatalystからのCDP
によって、Cisco IP Phone に IP Phone 上のアクセスポートに接続されたデバイスからのデータパケットを
どのように送信するかを指定することができます。PCはCoS値が割り当てられたパケットを生成できますが
IP Phoneではポートに届いたフレームのプライオリティを変更しない、または変更するように制御できます。
◆ Cisco IP Phone のアクセスポートから受信したデータトラフィックのプライオリティ設定
(config-if)# switchport priority extend [ cos value | trust ]
| コマンド引数 |
説明 |
| cos |
PCから受信したCoS値をこちらで指定したCoS値に変更するようにIP Phoneを設定
valueは0〜7でありデフォルト値は 0 です。設定例ではCoS値を 2 に変更しています。
(config-if)# switchport priority extended cos 2
|
| trust |
PCから受信したCoS値を信頼するようにIP Phoneを設定
デフォルトでは Untrust 状態にあり CoS 値は信頼されません。
(config-if)# switchport priority extend trust
|
◆ Cisco IP Phone接続時の設定例、Avaya IP Phone接続時の設定例
Cisco IP PhoneをCatalystスイッチに接続する場合は「音声VLAN」のコンフィグ設定を使用しますが、
他社のIP PhoneをCatalystスイッチに接続する場合は「音声VLAN」ではなくトランクポートの設定を
します。以下にCisco IP Phoneを接続する設定例と、Avaya IP Phoneを接続する設定例を紹介します。
◆ Cisco IP Phone接続時の設定例
Cisco(config)# vlan 10
Cisco(config-vlan)# name data
Cisco(config)# vlan 15
Cisco(config-vlan)# name voice
Cisco(config)# mls qos
Cisco(config)# interface FastEthernet 0/1
Cisco(config-if)# switchport mode access
Cisco(config-if)# switchport access vlan 10
Cisco(config-if)# switchport voice vlan 15
Cisco(config-if)# mls qos trust cos
Cisco(config-if)# mls qos trust cisco-phone
Cisco(config-if)# priority-queue out
|
◆ Avaya IP Phone接続時の設定例
Cisco(config)# vlan 10
Cisco(config-vlan)# name data
Cisco(config)# vlan 15
Cisco(config-vlan)# name voice
Cisco(config)# mls qos
Cisco(config)# interface FastEthernet 0/1
Cisco(config-if)# switchport mode trunk
Cisco(config-if)# switchport trunk allowed vlan 10,15
Cisco(config-if)# switchport native vlan 10
Cisco(config-if)# mls qos trust dscp
Cisco(config-if)# priority-queue out
Cisco(config-if)# no cdp enable
|
|
