Multilayer Switch



 ◆ マルチレイヤスイッチとは

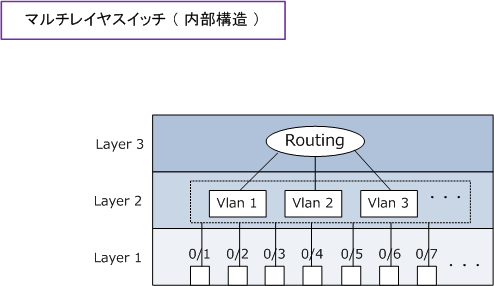

 マルチレイヤスイッチとは、OSI参照モデルの
複数のレイヤのデータ転送処理が可能なスイッチのことです。
 マルチレイヤスイッチはいわゆる「L3スイッチ」のことであり、LANネットワークで必須の機器と言えます。
 L2スイッチではVLANでの分離が可能でしたが、VLAN間のルーティングを実現することが出来ませんでした。
 一方、L3スイッチではVLANでの分離が可能なだけではなく、
VLAN間のルーティングも単体で実現できます。




 L2スイッチのように1つの管理IPアドレスを持つのではなく、IPセグメントごとに複数のIPアドレスを持ち、
 これらをルーティングさせたり、ACLを適用して異なるIPセグメント間の通信のフィルタリングも可能です。
 L3スイッチは多数のポートを収容しており、多くの
L2のLANスイッチを集約することが可能です。一方で、
 同じくLayer3で動作するルータは現在ではインターネット接続やWAN接続において主に使用されています。









 ◆ マルチレイヤスイッチ - ポートの分類

 プライベートVLANを使用していない場合のVLANの構成ですが、以下のような問題点が発生してしまいます。
 マルチレイヤスイッチだからといって必ずL3スイッチとして使用する必要はなく、L2スイッチとしても使用
 可能です。また、あるポートではLayer2として使用し、あるポートではLayer3として使用するようなことも
 可能です。マルチレイヤスイッチでは( Catalystスイッチの場合では )以下のようにポートを分類できます。


◆ マルチレイヤスイッチ - ポートの分類

物理 or 論理 Layer ポートの役割 説明
物理ポート L2 アクセスポート  1つのVLANトラフィックを転送するポート
L2 トランクポート  複数のVLANトラフィックを転送するポート
L3 ルーテッドポート  ルータと同様にポート単位でルーティングするポート
論理ポート
L2 L2 Port-Channel  スイッチ内部で持つ L2リンクアグリゲーションのポート
L3 L3 Port-Channel  スイッチ内部で持つ L3リンクアグリゲーションのポート
L3 SVI (※1)  スイッチ内部で持つLayer3インターフェース

 ※1 SVI( Switch Virtual INterface): L3スイッチでVLANルーティングするために使用するL3の論理インタフェース

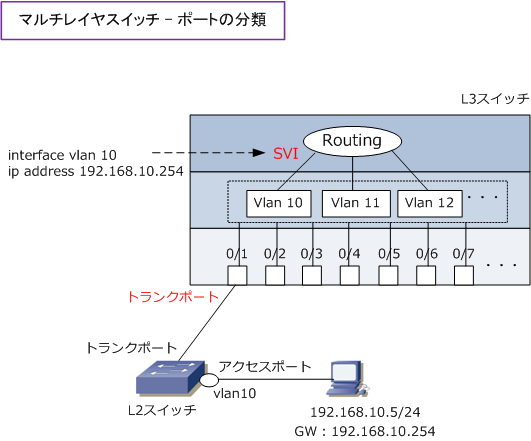

 下図のような構成で一般的によく使用するのは「トランクポート」「L2 Port-Channel」「SVI」の3つです。
 アクセスポートはL2スイッチのポートによく割り当てますが、L3スイッチにはトランクポートを割り当てる
 ことが多いです。なお、L3スイッチのポートにルーテッドポートを割り当てるケースは少ないです。







SVI とは、SVI( interface vlan )コンフィグ設定
