LTE



 LTEとは

LTE ( Long Term Evolution ) とは、第3世代(3G)の拡張版(3.9G)であり、データ通信を高速化した規格のこと。
LTEは、3.9Gの携帯電話の通信規格であり、理論上の最大受信速度は326Mbps、送信速度は86Mbpsとなる。






※ KDDIはLTEの導入を決定したため、CDMA 1X WINの最上位サービスに 「 CDMA2000 1x EV-DO Rev.B 」 の導入を解消しました。
  その代わりに導入されたのが、「 CDMA2000 1xEV-DO MC-Rev.A 」 です。それが WIN HIGH SPEED ( 9.3Mbps/5.5Mbps ) となる。

ところで、2013年現在4Gの技術(LTE-Advanced または WiMAX2) に対応したスマートフォンはないのですが
すでに「4G対応」としてスマートフォンが販売されています。これは、ITUが3.9Gに相当する「LTE」と「WiMAX」、
そして3.5G相当であるが「HSPA+」等については、「4Gと呼称してよい」とする声明を発表したことに起因する。





 各キャリアのLTE - サービス名と通信速度

各キャリアが提供するLTEサービスにおける理論上の最大通信速度です。iPhone5の発売を機に全ての
キャリアのLTEサービスが揃いました。LTEサービス名はキャリアごとに異なるが、"LTE"という技術は当然
同じなので、理論上の通信速度は同じとなりますが、品質とカバーエリアではNTTドコモが現在、No.1となる。

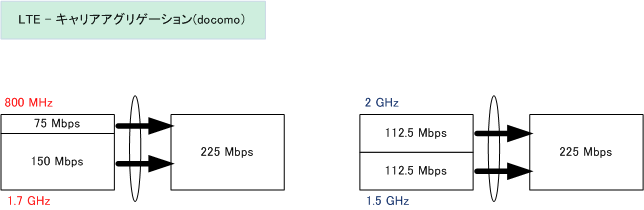

※ KDDI auの4G LTEでは2013年前半に"112.5Mbps"、2013年度中には"150Mbps"のLTE通信を実現予定。
※ NTTドコモは、2013年2月から"112.5Mbps"のLTEサービスを開始予定(2013年2月移行の端末のみ対応)

キャリア LTEのサービス名 通信速度 LTE方式
NTTドコモ Xi 下り 75Mbps / 上り 25Mbps FDD-LTE
KDDI au 4G LTE 下り 75Mbps / 上り 25Mbps FDD-LTE
ソフトバンクモバイル SoftBank 4G LTE 下り 75Mbps / 上り 25Mbps FDD-LTE
イー・モバイル EMOBILE LTE 下り 75Mbps / 上り 25Mbps FDD-LTE

※ TD-LTE  : 上りと下りとで同じ周波数を時分割して送受信するTDD ( Time Division Duplex ) 方式のLTE。
※ FDD-LTE : 上りと下りとで異なる周波数を利用して送受信するFDD ( Frequency Division Duplex ) 方式のLTEのこと。
※ ソフトバンクモバイルは2012年秋に、docomoの「Xi」などで用いられているFDD-LTEによる高速データ通信サービスをスタート。

ちなみに、ソフトバンクが「Softbank 4G LTE」ではなく「Softbank 4G」という名称で提供しているサービスは
XGP規格を改良したAXGPによる通信サービスとなる。AXGPによる通信サービスとは、AXGP規格の要件を
満たした仕様の1つのTD-LTEによる通信サービスです。「Softbank 4G LTE」は、上表通り"FDD-LTE"です。


 各キャリアのLTEサービス - 通信速度制限

LTEが高速通信であるとはいえ、皆さんが無制限に大容量の通信を行うとキャリアのLTEネットワークが逼迫
していますので、キャリアごとに以下のような通信速度制限を設けています。最も通信速度制限が厳しいのは
ソフトバンクモバイルで、1ヵ月間で5GB以上のデータ通信を行うと、LTEの通信速度が128Kbpsになってしまう。
※ KDDIが提供する同じく3.9GのWiMAXについては、現在のところこのような通信速度制限は一切ありません。

キャリア ( LTEサービス ) 算定期間 しきい値 通信速度の制限内容
NTTドコモ ( Xi ) 直近3日間 1GB  通信速度が遅くなる場合がある。
当月 7GB

送信/受信ともに 128Kbps となる。
 ※ 2GBごとに2625円負担により制限解除

KDDI ( 4G LTE ) 当月 7GB 送信/受信ともに 128Kbps となる
 ※ 2GBごとに2625円負担により制限解除
ソフトバンク (SoftBank 4G LTE) 当月 7GB

送信/受信ともに 128Kbps となる
 ※ 2GBごとに2625円負担により制限解除

※ このしきい値は、スマートフォンから発生する全ての通信トラフィックが対象なので、テザリングによって発生する通信も含まれます。



 LTE - プラチナバンドとは

LTEにおけるプラチナバンドとは、移動体通信用に割り当てられた周波数帯のうち、700MHz900MHz帯を
指しています。NTTドコモ、KDDI au、ソフトバンクモバイルには、それぞれ以下のように割り当てられています。

キャリア バンド 周波数帯 利用可能日
NTTドコモ 19 800MHz 現在、利用可
KDDI au 18 800MHz 現在、利用可
ソフトバンク 8 900MHz 2014年夏を予定

なぜ、700MHz〜900MHz帯の周波数帯をプラチナバンドと言うかというと、携帯電話向けの電波のなかでも
700〜900MHz帯の周波数帯は、他の周波数帯よりも、電波が建物を回り込みやすく電波が届きやすいから。
ゆえに、iPhone5s/iPhone5cのLTEデータ通信や、それを利用したテザリング通信はかなり快適になっている。
※ iPhone5sによるテザリング設定は、iPhone5s - テザリングの設定 をご参考下さい。(全社共通設定です)




 LTE - ネットワーク構成

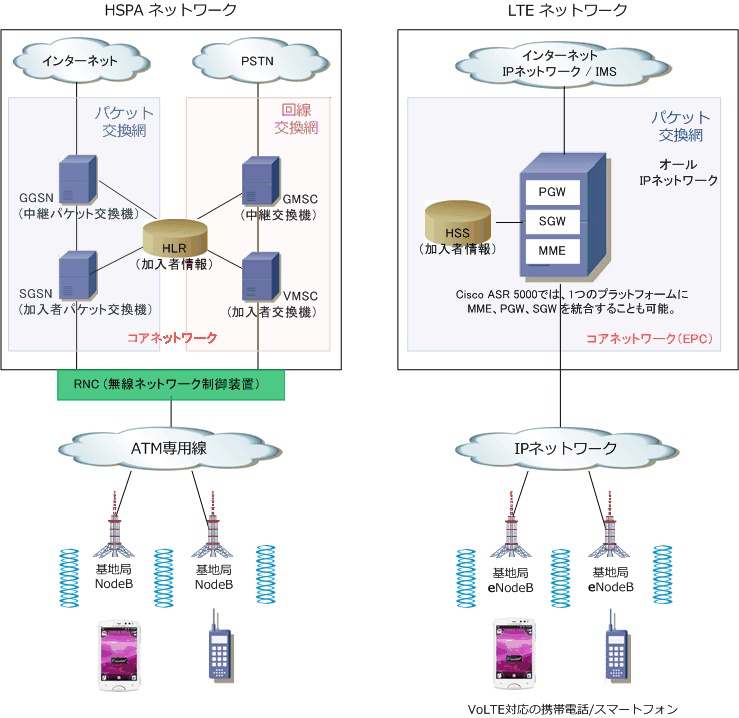

HSPAネットワークでは、データ通信はパケット交換網で処理され、音声通信は回線交換網で処理されています。
LTEネットワークは、最終的には(現在は過渡期)、右図のようにパケット交換網だけでデータ通信と音声通信を
処理できるネットワーク構成となり、全てがIP化されていきます。つまり、音声もVoIPで伝送されることになります。
下図のようなシンプルな構成によって伝送遅延も大幅に抑えられて、LTEの伝送遅延(5msec以内)を実現する。
※ 無線電波を送受信するNECのeNondeB、マルチメディアプラットフォームのCisco ASR 5000の組み合わせなら下図のような構成を実現。





最終的には、従来の回線交換(CS:Circuit Switched)をなくし、CSで提供していた音声やSMSなどはVoIPに
置き換えられ(SIPを使用)、このための制御基盤となるIMS (IP Multimedia Subsystem) の導入が必要となる。

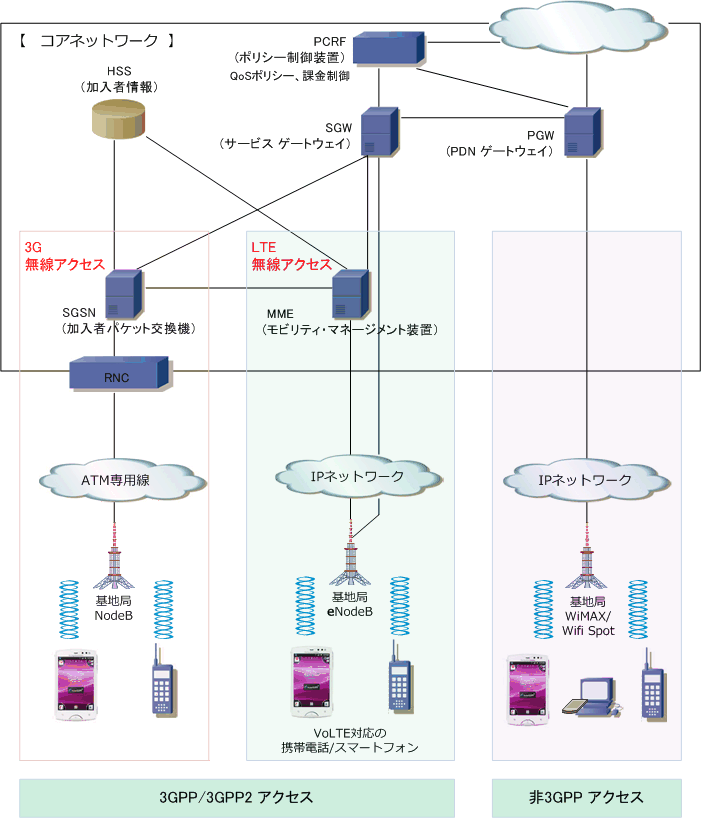

LTEのコアネットワークといっても、この先かなりの間は「3GPP/3GPP2」のアクセス網は残ることになりますし、
無線LAN、WiMAXなどの無線アクセスを収容する共通のコアネットワーク(下図のような概要構成)となります。









 LTEの特徴

3.9GであるLTEには、大きく5つの特徴があります。3.5GのHSPAと比較しながら、その特徴を見ていきましょう。

比較項目 LTE HSPA
1、最大通信速度 下り : 326Mbps / 上り : 86Mbps 下り : 14.4Mbps / 上り : 5.76Mbps
2、遅延時間の目標 接続遅延:100msec /伝送遅延:5msec 目標値なし
3、通信方式 パケット方式のみ 回線交換方式(音声用) / パケット方式(データ用)
4、周波数利用効率 下り : 3倍 / 上り : 2倍 下り : 1倍 / 上り : 1倍
5、周波数帯域幅 1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz(可変) 5MHz (固定)

1、最大通信速度は大幅に高速化されています。ただし、理論上の最大通信速度であるという点と、キャリア
によって、使用する週数帯域幅などのポリシーが異なるので、ここまでの通信速度は実測として得られません。
※ 326Mbpsを出すためには、「4×4MIMO」、「周波数20MHz」、「端末カテゴリー5」の3条件が必要となります。

2、「接続遅延」とは、通信開始のためのコネクションの確立にかかる時間。現在は数秒以上かかっています。
「伝送遅延」とは通信中のデータ伝送にかかる時間。LTEではこれらを上表の値を目標値として定められている。

3、HSPAの場合、音声通話用の「回線交換方式」とデータ通信用の「パケット方式」の両方を提供していました。
LTEでは音声もデータもパケット方式で提供されることになる。音声通話はVoIPによりパケット化を実現している。

4、LTEでは、周波数利用効率が向上しており、下りのデータ通信量がHSPAに比べて3倍に増えた場合でも
同じ周波数幅/同じセクタで、今までと同様のユーザ数を収容できる。1つの基地局で収容できるキャパの増加。

5、LTEでは、利用する周波数帯域幅を、「1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz」の中から自由に
選択できる。これによりキャリアは「段階的な導入」や「柔軟な導入」を実現できます。周波数帯域幅は、大きな
値であるほど、通信を高速化できます。つまり、5MHzと20MHzとでは20MHzの周波数帯域幅の方が高速通信。




 LTE - 高速化の3つの理由

1、 利用周波数帯域が、3Gでは最大で「5MHz」でしたが、LTEでは最大で「20MHz」を使用することができる。
2、 LTEでは、複数のアンテナを使用してデータを同時伝送可能な技術である「MIMO」を採用(最大4×4)する。
3、 LTEでは、変調方式に「下りはOFDMA、上りはSC-FDMA」をベースに「QPSK16QAM64QAM」を採用。

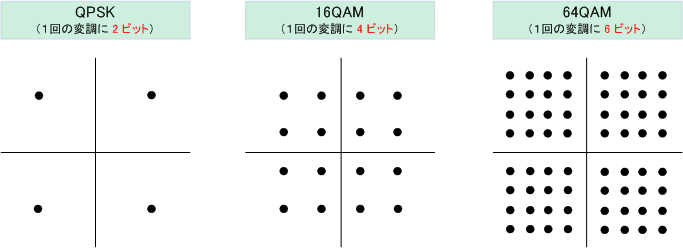

変調とは「デジタル信号を電波として送信できるように信号を変換すること」ですが、1回の変調(1シンボル)で
多くの情報量を送ることができれば通信速度が速くなります。例えばQPSKでは1シンボルで2ビット(2の2乗=4)
の信号を送ることができ、16QAMでは4ビット(2の4乗=16)、64QAMでは6ビット(2の6乗=64)の信号を送信可能。





例えば、HSPAの場合は「QPSKと16QAM」しかサポートされていないので、OFDMをベースにした「16QAM」の
変調方式のHSPAに比べて、OFDMAをベースにした「64QAM」の変調方式のLTEは4倍の情報量を伝送可能。
※ LTEでは基地局とLTE端末の距離やLTE端末の電力制約に応じて、「QPSK / 16QAM / 64QAM」の変調方式を自動的に切り替える。




 LTE - カテゴリー

LTEにおける通信速度は、基地局の設備や制御だけでなく、クライアントが使用する無線端末側のカテゴリー
と呼ばれる実装技術と伝送速度を組み合わせた基準により変わります。カテゴリーには以下の5種類がある。
例えば、基地局側で300Mbps以上の伝送速度をサポートとしていても、使用する無線デバイスのカテゴリーが
「3」である場合、その無線デバイスを使用したLTE通信は、100Mbpsに通信速度が制限されることになります。

【 LTEカテゴリー表 】
項目 カテゴリー 1 カテゴリー 2 カテゴリー 3 カテゴリー 4 カテゴリー 5
最大通信速度 下り 10Mbps 50Mbps 100Mbps 150Mbps 300Mbps
上り 5Mbps 25Mbps 50Mbps 50Mbps 75Mbps
利用周波数幅 20MHz
変調方式 下り
OFDMA
QPSK、16QAM、64QAM
上り
SC-FDMA
QPSK、16QAM QPSK、16QAM、64QAM
2ダイバーシティ受信 必要に応じて利用
2×2 MIMO サポートなし 必須
4×4 MIMO サポートなし 必須

利用周波数幅 5MHz 10MHz 15MHz 20MHz
カテゴリー1 10Mbps 10Mbps 10Mbps 10Mbps
カテゴリー2 37.5Mbps 50Mbps 50Mbps 50Mbps
カテゴリー3 37.5Mbps 75Mbps 100Mbps 100Mbps
カテゴリー4 37.5Mbps 75Mbps 112.5Mbps 150Mbps
カテゴリー5 75Mbps 75Mbps 225Mbps 300Mbps





 LTE - CS Fallbackとは

LTEネットワークにおいて、音声通話を実現するためには、VoLTE( Voice over LTE )の技術を使用します。
LTEでは、VoLTE対応の携帯電話(スマートフォン)である場合、音声通信もパケットとして転送されますが、
現在は、データ通信のみLTEで通信を行い、音声通信は3Gで通信を行っています。LTEのサービスエリアが
3Gなみに広がり、VoLTE対応の携帯電話が普及するまでは過渡的なシステムとしてCS Fallbackがシステム
として使用される。このCS Fallbackにより、回線交換 = CS (Circuit Switched) を持たないLTEサービスでは、
音声通話時には3Gに自動的に切り替わり音声通話は3Gに任せることになります。仕組みは下図の通り。

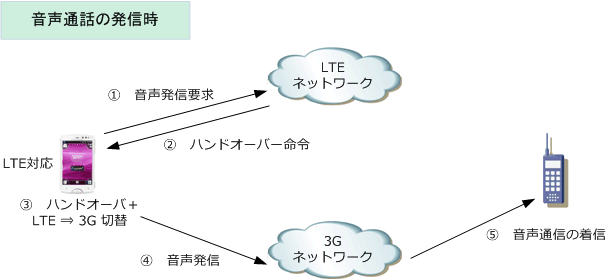

音声発信時は、LTEコアネットワークのMME ( Mobility Management Entity ) に発信要求を送信します(@)。
MMEはLTE端末にハンドオーバー命令を出します(A)。LTE端末は、無線をLTEから3Gへと切り替える(B)。
LTE端末は3GコアネットワークのMSC/VLRに発信要求を行い、その後はSGSNに音声通信を伝送する(C)。

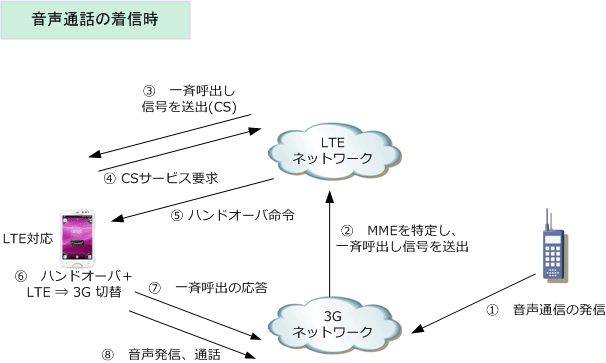

音声着信時は、3GコアネットワークのMSC/VLRに着信信号が送られてくる(@)。次に、着信情報から対応
するMMEを特定し一斉呼出し信号を送出する(A)。次に、CSサービスの呼出であることを示す情報を含めた
上で、MMEからLTE端末に一斉呼出信号を送出する(B)。この情報を識別したLTE端末は、MMEにたいして
CSサービス要求を送信する(C)。次に、ハンドオーバー命令を受けたLTE端末は3Gへ切替を行う(D、E)。
LTE端末は、自分が登録されているMSC/VLRに一斉呼出し応答の信号を送信(F)。後は発信時と同じ流れ。








現在はLTE移行への過渡期であり、キャリアは3GとLTEの2つの基地局が必要になっている。これが3G並み
の電波環境、VoLTEの完全普及でLTEネットワークのみに一本化できた場合はキャリアの設備投資や維持が
大幅に負担軽減となり現在のサービス料金からの引き下げや、通話料金の定額制などが期待されています。
