JUNOS - IBGP neighbor



 ◆ JUNOS - BGPの設定(IBGPの設定)

 JUNOSでIBGPネイバーを確立させるためには、以下の3つのコマンドで設定する必要があります。

 ・
set routing-options autonomous-system as-number
 ・
set protocols bgp group name type internal
 ・
set protocols bgp group name neighbor ip-address

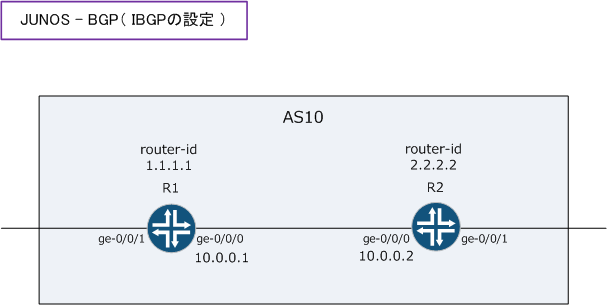

 ◆ R1 - IBGPネイバー確立の設定例

 root@R1#
set interfaces ge-0/0/0 unit 0 family inet address 10.0.0.1/24
 root@R1# set interfaces lo0 unit 0 family inet address 1.1.1.1/32
 root@R1# set routing-options router-id 1.1.1.1

 root@R1# set routing-options autonomous-system 10

 root@R1# set protocols bgp group INT type internal
 root@R1# set protocols bgp group INT neighbor 10.0.0.2


 ◆ R2 - IBGPネイバー確立の設定例


 root@R2#
set interfaces ge-0/0/0 unit 0 family inet address 10.0.0.2/24
 root@R2# set interfaces lo0 unit 0 family inet address 2.2.2.2/32
 root@R2# set routing-options router-id 2.2.2.2

 root@R2# set routing-options autonomous-system 10

 root@R2# set protocols bgp group INT type internal
 root@R2# set protocols bgp group INT neighbor 10.0.0.1


 show bgp neighborコマンドにより「State」が Established であることを確認しましょう。

 loopbackインターフェースのIPアドレスを使用してIBGPネイバーを接続する場合、送信元アドレスを
 示すコマンドである「 local-address 」オプションをコマンドで指定します。このコマンド設定の前提
 として、loopbackアドレスへのIP到達性があって、IGPなどでアドバタイズされている必要があります。

 ◆ R1 - IBGPネイバー確立の設定例( ネイバーIPアドレスにloopback I/Fを指定 )

 root@R1#
set interfaces ge-0/0/0 unit 0 family inet address 10.0.0.1/24
 root@R1# set interfaces lo0 unit 0 family inet address 1.1.1.1/32
 root@R1# set routing-options router-id 1.1.1.1

 root@R1# set routing-options autonomous-system 10

 root@R1# set protocols bgp group INT type internal
 root@R1# set protocols bgp group INT local-address 1.1.1.1
 root@R1# set protocols bgp group INT neighbor 2.2.2.2


 ◆ R2 - IBGPネイバー確立の設定例( ネイバーIPアドレスにloopback I/Fを指定 )


 root@R2#
set interfaces ge-0/0/0 unit 0 family inet address 10.0.0.2/24
 root@R2# set interfaces lo0 unit 0 family inet address 2.2.2.2/32
 root@R2# set routing-options router-id 2.2.2.2

 root@R2# set routing-options autonomous-system 10

 root@R2# set protocols bgp group INT type internal
 root@R2# set protocols bgp group INT local-address 2.2.2.2
 root@R2# set protocols bgp group INT neighbor 1.1.1.1

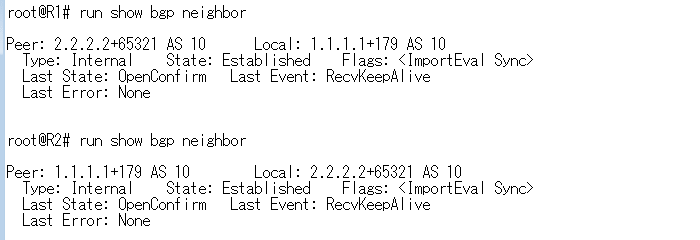

show bgp neighborコマンドにより「State」が Established であることを確認しましょう。
