JUNOS - EBGP neighbor : EBGP multi-hop

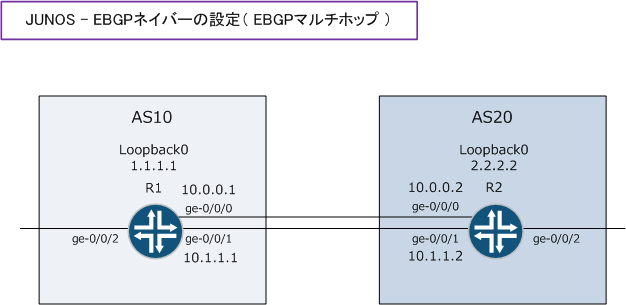

 ◆ JUNOS - EBGPネイバーの設定( EBGPマルチホップ )

 EBGPピアにおけるBGPメッセージのTTLは「1」であることから、EBGPネイバー接続で loopback I/F を
 使用する場合、TTL値の「1」を
multihop ttlコマンドを使用して「1」より大きな値にする必要があります。
 使用するコマンドは以下の5つです。

 ・ set routing-options autonomous-system as-number
 ・
set protocols bgp group name type external

 ・
set protocols bgp group name neighbor ip-address multihop ttl ttl
 ・
set protocols bgp group name neighbor ip-address local-address ip-address
 ・ set protocols bgp group name neighbor ip-address peer-as as-number





 ◆ R1 - EBGPネイバー確立の設定例(EBGPマルチホップ)

 root@R1#
set interfaces ge-0/0/0 unit 0 family inet address 10.0.0.1/24
 root@R1# set interfaces ge-0/0/1 unit 0 family inet address 10.1.1.1/24
 root@R1# set interfaces lo0 unit 0 family inet address 1.1.1.1/32
 root@R1# set routing-options router-id 1.1.1.1

 root@R1# set routing-options autonomous-system 10

 root@R1# set protocols bgp group EXT type external
 root@R1# set protocols bgp group EXT neighbor 2.2.2.2 multihop ttl 2
 root@R1# set protocols bgp group EXT neighbor 2.2.2.2 local-address 1.1.1.1
 root@R1# set protocols bgp group EXT neighbor 2.2.2.2 peer-as 20


 ◆ R2 - EBGPネイバー確立の設定例
(EBGPマルチホップ)

 root@R2#
set interfaces ge-0/0/0 unit 0 family inet address 10.0.0.2/24
 root@R2# set interfaces ge-0/0/1 unit 0 family inet address 10.1.1.2/24
 root@R2# set interfaces lo0 unit 0 family inet address 2.2.2.2/32
 root@R2# set routing-options router-id 2.2.2.2

 root@R2# set routing-options autonomous-system 20

 root@R2# set protocols bgp group EXT type external
 root@R2# set protocols bgp group EXT neighbor 1.1.1.1 multihop ttl 2
 root@R2# set protocols bgp group EXT neighbor 1.1.1.1 local-address 2.2.2.2
 root@R2# set protocols bgp group EXT neighbor 1.1.1.1 peer-as 10



show bgp neighborコマンドにより「State」が Established であることを確認しましょう。

 前提として、R1は「2.2.2.2」のルート情報を、スタティックルートやIGPで学習している必要があります。
 R2も「1.1.1.1」のルート情報をスタティックルートやIGPで学習している必要があります。loopback I/F
 のIPアドレスに到達するためのパスが冗長化されていることで、より安定したネイバー接続を維持できます。
 一般的にはEBGPネイバーよりもIBGPネイバーにおいて、ネイバーIPアドレスにloopback I/Fを指定します。
