BGP - Peer Group



 ◆ BGPピアグループとは

 ピアグループの設定は、
複数のBGPネイバーに対して共通のポリシーを適用するテンプレート機能です。
 ピアグループの設定を利用することで設定が簡素化されるだけではなく、ルート情報のアップデートが
 ピアグループ全体で1回となり、BGPルータの負荷を減らせます。ピアグループの設定はローカルでのみ
 有効な設定です。ピアグループの設定には、以下の仕様があります。

 ・ 1つのピアグループに、IBGPピアとEBGPピアの両方を含めることはできません。
 ・ ピアグループは、着信ポリシーは個別に設定可能ですが、発信ポリシーは個別に設定できません。



 ◆ BGPピアグループの設定

 設定は、ピアグループの作成 ⇒ 共通ポリシーの設定 ⇒ ピアグループのネイバー適用の順で行います。

 ◆ ピアグループの作成
 (config)# router bgp as-number
 (config-router)# neighbor peer-group-name peer-group


◆ 共通ポリシーの設定( その他にも色々なパラメータのポリシーを作成可 )
 (config-router)# neighbor peer-group-name remote-as as-number
 (config-router)#
neighbor peer-group-name update-source interface
 (config-router)#
neighbor peer-group-name next-hop-self

 ◆ ピアグループのネイバーへの適用
 (config-router)#
neighbor ip-address peer-group peer-group-name


 ◆ BGPピアグループの設定例

 ピアグループの設定は、EBGPピアで使用されることはあまりなく、IBGPピアの設定でよく使用されます。

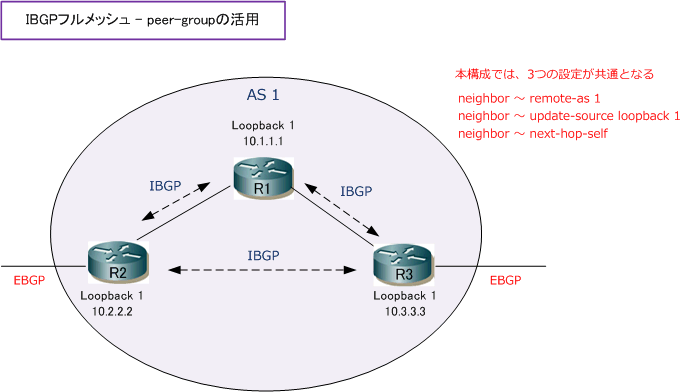

 例えば、IBGPフルメッシュの際に役立ちます。IBGPピアのフルメッシュでは、設定のパラメータが共通に
 なることが多く、remote-as、update-source loopback、next-hop-selfコマンドが共通設定となります。






 R1(config)# router bgp 1
 R1(config-router)# neighbor IBGP-POL1 peer-group

 R1(config-router)# neighbor IBGP-POL1 remote-as 1

R1(config-router)# neighbor IBGP-POL1 update-source loopback 1

R1(config-router)# neighbor IBGP-POL1 next-hop-self

 R1(config-router)# neighbor 10.2.2.2 peer-group IBGP-POL1

R1(config-router)# neighbor 10.3.3.3 peer-group IBGP-POL1


 R2(config)# router bgp 1
 R2(config-router)# neighbor IBGP-POL1 peer-group

 R2(config-router)# neighbor IBGP-POL1 remote-as 1

R2(config-router)# neighbor IBGP-POL1 update-source loopback 1

R2(config-router)# neighbor IBGP-POL1 next-hop-self

 R2(config-router)# neighbor 10.1.1.1 peer-group IBGP-POL1

R2(config-router)# neighbor 10.3.3.3 peer-group IBGP-POL1


 R3(config)# router bgp 1
 R3(config-router)# neighbor IBGP-POL1 peer-group

 R3(config-router)# neighbor IBGP-POL1 remote-as 1

R3(config-router)# neighbor IBGP-POL1 update-source loopback 1

R3(config-router)# neighbor IBGP-POL1 next-hop-self

 R3(config-router)# neighbor 10.1.1.1 peer-group IBGP-POL1

R3(config-router)# neighbor 10.2.2.2 peer-group IBGP-POL1



 ピアグループの設定のステータスは、show ip bgp peer-group コマンドで確認することができます。
