BGP - MED



 ◆ MED( タイプコード 4:Optional non-transitive )- 着信制御

 MEDアトリビュートは、隣接するASのBGPルータに対して、
自身のAS内に存在するネットワーク宛ての

トラフィックの着信先を示すアトリビュートです。MED値は隣接するASには伝送されて、そのAS内では
 その値が維持されますが、R5からR6への BGP Update の通り、次のASに伝送されることはありません。
 MED値はデフォルトで 0 でありその値が小さいルートを優先します。MEDはメトリックとも呼ばれます。

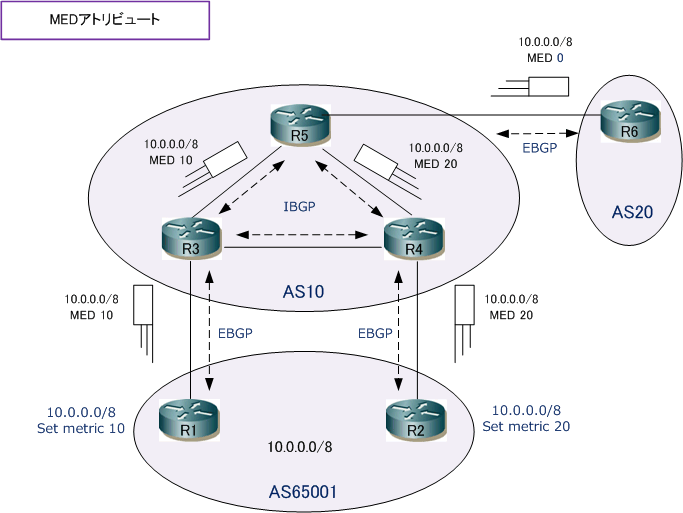

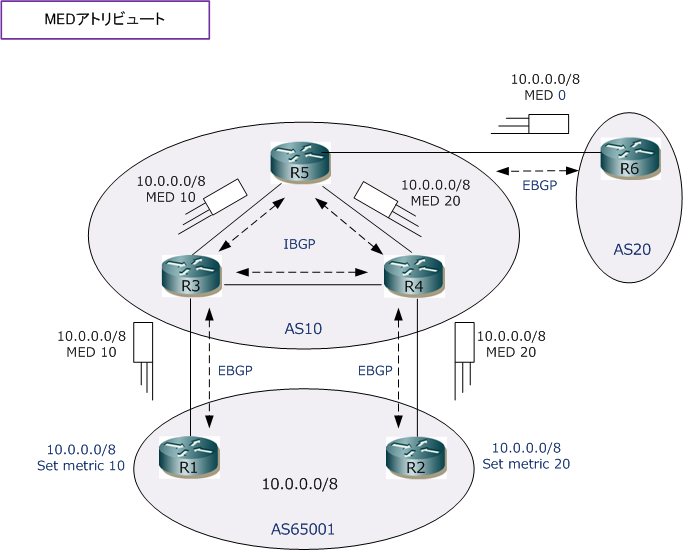

 例えば、上図のように「10.0.0.0/8」のルート情報にR1でメトリック10、R2でメトリック20として定義

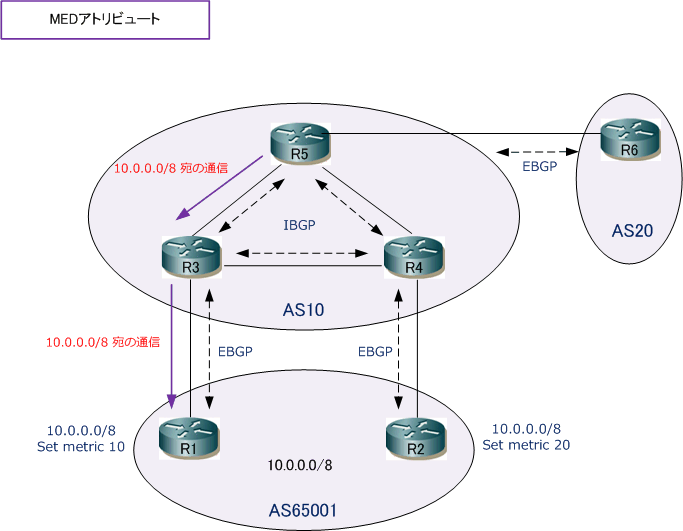

 してBGPアップデートを送信した場合、AS10からAS65001内の「10.0.0.0/8」への着信トラフィックは
 下図のようになり、ベストパスとしては「R5 → R3 → R1」のルートを選択することになります。





 MED値は、show ip bgp コマンドのステータス項目で「 Metric 」として表示されています。
