BGP - COMMUNITY



 ◆ COMMUNITY( タイプコード 8:Optional transitive )

 COMMUNITYアトリビュートは、BGPベストパス選択のアルゴリズムには関係のないアトリビュートです。
 COMMUNITYアトリビュートはBGPルートに対してタグ付けすることができるので、タグ情報に基づいて
 ルートをグループ化してフィルタリングすることもできます。また、COMMUNITYアトリビュートは
ASを

越えて伝達されるため、この属性を利用して制御する場合はAS相互でポリシーを合わせる必要があります。

 COMMUNITY値は
32ビットの数値であり、以下のいずれかのパターンでCOMMUNITYアトリビュートを
 扱えます。2 の形式で扱いたい場合、
ip bgp-commnity new-formatコマンドで設定する必要があります。

 1. 32ビットの任意の整数
 2. AS番号(16ビット)+ 識別子(16ビット)
 3. 32ビットのWell-knownコミュニティ値

 COMMUNITYアトリビュートによりグループ化したルート情報をフィルタリングしたり、LOCAL_PREF値
 やMED値などを再定義させることができます。3 のWell-knownコミュニティを使用した場合、その値に
 基づくだけで、自動的にルートフィルタリングが可能です。Well-knownコミュニティには以下があります。

Well-knownコミュニティ 動作
no-export  0xFFFFFF01  EBGPネイバーに対して、ルート情報を送信しない

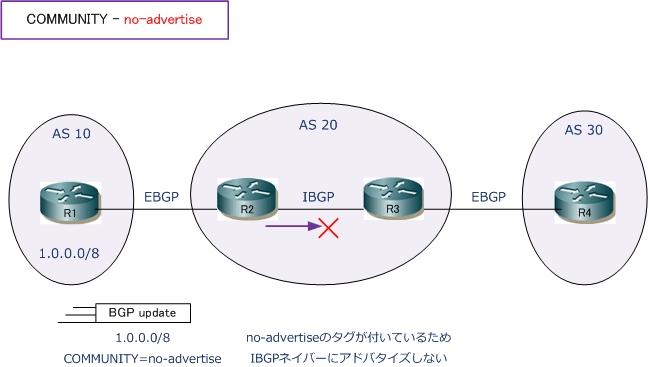

no-advertise  0xFFFFFF02  IBGPネイバー、EBGPネイバーに対して、ルート情報を送信しない

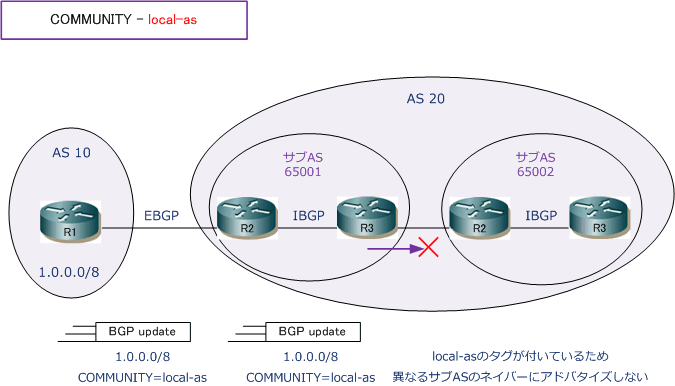

local-as  0xFFFFFF03  BGPコンフェデレーションで、異なるサブASにルート情報を送信しない






 上図の通り、COMMUNITYを付加するBGPルータと、COMMUNITY情報に基づいてフィルタリングするBGPルータは異なります。
