BGP COMMUNITY - Cisco Config 1



 COMMUNITY値は32ビットの数値であり、以下のいずれかのパターンで扱えます。今回は 3 を紹介します。

パターン 内容 説明
1  32ビットの任意の整数  10進数で表示されるデフォルトの表示
2  AS番号(16ビット)+ 識別子(16ビット)  AA:NNの形式で前半がAS番号、後半は2バイトの番号の表示
3  32ビットのWell-knownコミュニティ値  no-export、no-advertise、local-as の表示



 ◆ COMMUNITYアトリビュート - 設定

 BGPネイバーにCOMMUNITYアトリビュートの値を伝達するために、そのCOMMUNITYアトリビュートの
 値を通知させたい全てのBGPルータで以下の「 neighbor send-community 」の設定が必要となります。

 ◆ COMMUNITYアトリビュート値を通知させるための設定( BGPルートの送信側、受信側の共通設定 )
 (config)# router bgp as-number
 (config-router)# neighbor ip-address send-community



 BGPルートの送信側でCOMMUNITYアトリビュートを付加させて、BGPネイバーにアドバタイズします。

 ◆ COMMUNITYアトリビュートを付加する設定( BGPルートの送信側の設定 )
 (config)# route-map map-tag permit | deny [ seq-number ]
 (config-route-map)#
match condition
 (config-route-map)#
set community [ no-export | no-advertise | local-as | community-number ]

 ◆ COMMUNITYアトリビュートを付加したBGPルートを通知する設定( BGPルートの送信側の設定 )
 (config)# router bgp as-number
 (config-router)# neighbor ip-address route-map map-tag out


 BGPルートの受信側でCOMMUNITYアトリビュートを参照して、ルートフィルタリングや制御を行います。
 COMMUNITYアトリビュートがWell-Knownの場合、自動的に処理されるので以下の設定は必要ありません。


◆ COMMUNITYアトリビュートを付加する設定( BGPルートの受信側の設定 )
 (config)#
route-map map-tag permit | deny [ seq-number ]
 (config-route-map)#
match community community-list
 (config-route-map)#
set action


 ◆ COMMUNITYアトリビュート - 設定例( Well-known COMMUNITYの使用 )

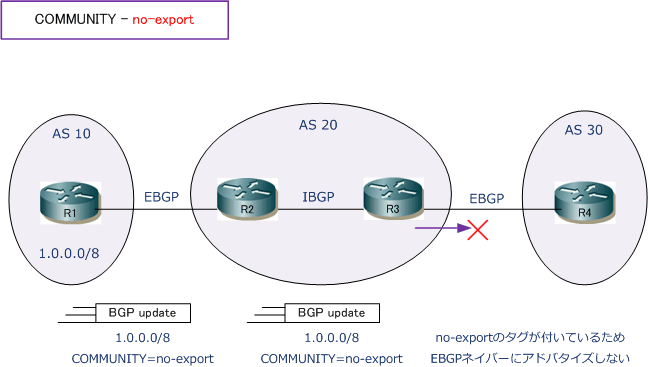

 下図の動作を実現するための設定例を紹介します。






 COMMUNITYアトリビュート値を伝えるために、上図では、AS10とAS20の全ての
BGPルータにおいて

neighbor send-communityを設定する必要があります(AS10とAS20とが制御を取り決めるという前提
 つまり、R1だけでなく、R2とR3にも「neighbor send-community」コマンドの設定は必要となります。


 R1(config)# access-list 1 permit 1.0.0.0

 R1(config)# route-map R-COMMUNITY permit 10
 R1(config-route-map)#match ip address 1
 R1(config-route-map)#set community no-export


 R1(config)# route-map R-COMMUNITY permit 20

 R1(config)# router bgp 10
 R1(config-router)# network 1.0.0.0
 R1(config-router)# neighbor 2.0.0.2 remote-as 20
 R1(config-router)# neighbor 2.0.0.2 send-community
 R1(config-router)# neighbor 2.0.0.2 route-map R-COMMUNITY out


 以上の通り、Well-knownコミュニティ値を使用した場合は、コンフィグ設定が非常にシンプルとなります。
 これはWell-knownコミュニティ値にはデフォルトの動作があり、それを自動的に処理してくれるからです。
