Cisco Secure ACS - 802.1X - Dynamic VLAN



 ◆ Cisco Secure ACS - IEEE802.1X認証(ダイナミックVLANの設定)

 それでは、認証(Authentication)だけでなく、認可(Authorization)の制御も行います。ここでは
 "check1"というユーザ名のクライアントPCがアクセスしてきた場合、そのユーザ( check1 )のPCが
 接続しているポートにvlan 100を割り当てるダイナミックVLANの設定例を紹介します。ダイナミック
 VLANを適用するスイッチのポートのアクセスVLANは
switchport access vlan 1 のデフォルトにします。

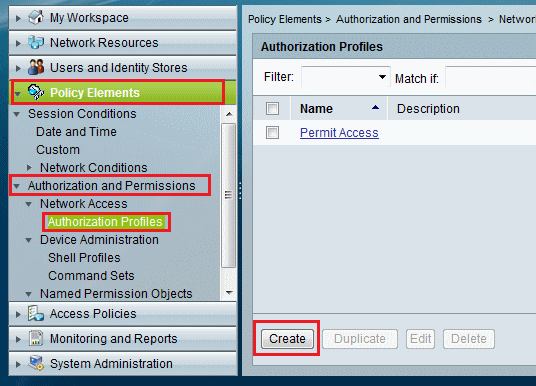

 「Policy Elements」⇒「Authorization and Permissions」⇒「Authorization Profiles」でCreateを選択。

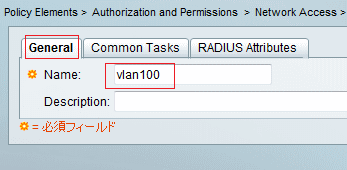

「General」のタブで、新たなAuthorization Profilesとして、ここでは"vlan100"というProfilesを作成します。

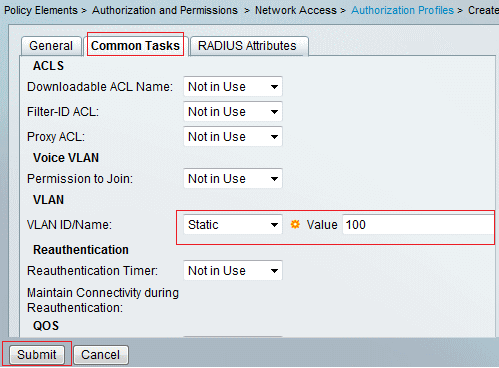

 「Common Tasks」のタブの「VLAN ID/Name:」の項目で"Static"を選択し「Value」を"100"にします。
 これで「Submit」を選択します。

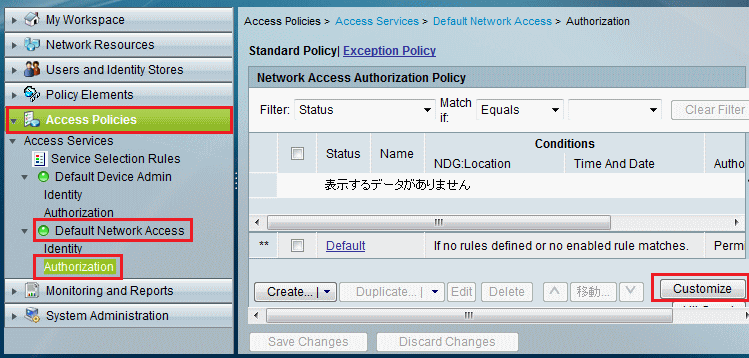

 次に、Access Policiesを作成。「Access Policies」⇒「Default Network Access」⇒「Authorization」で
 Createではなく、先ず最初に「Customize」を選択します。

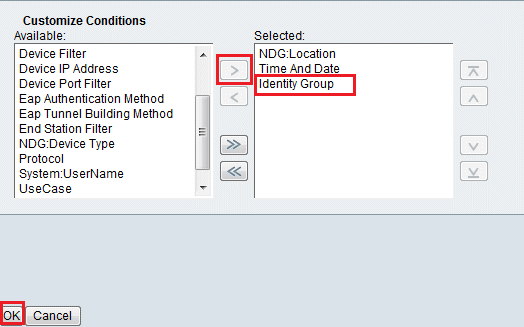

 「Available」の項目に"Identity Group"という項目があるので、それを選択し「Selected」の項目に移行。

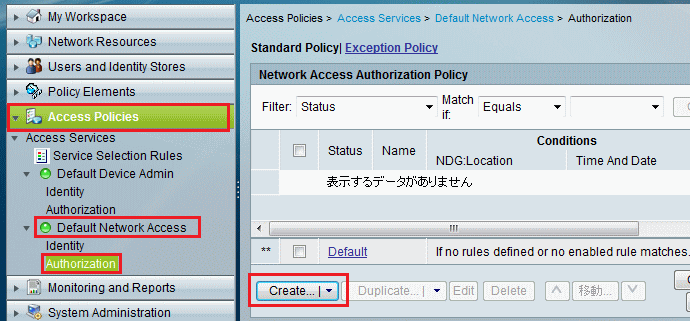

 Customizeの終了後に"Create"を選択します。






 「Name」には適当な名前を入力します。「Conditions(条件)」には、先ほどCustomizeで追加した
 "Identity Group"にチェックして、vlan100を割り当てたいユーザの所属するグループを「Select」で
 選択します。最後にこの条件に対する「 Results(結果) 」として、Authorization Profilesで作成した
 vlan100のポリシーを選択して「OK」とします。

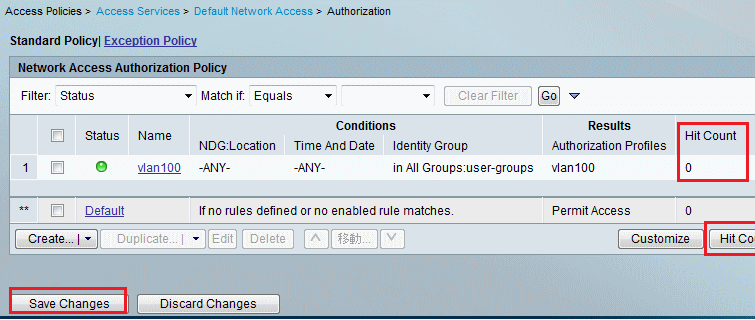

 設定後に「Save Changes」を選択します。「Save Changes」で設定保存しないと正しく動作を行いません。
 なお、Authorizationが動作しているかどうかは「Hit Count」という項目で判断できます。但しこのHit Count
 はリアルタイムに反映されないので結果をすぐに知りたい場合、Hit Countのボタンで "Refresh"を行います。
