EIGRP - MD5 Authentication



 ◆ EIGRP - MD5認証

 ルーティングプロトコルのEIGRPに認証を実装することで、認証の設定がないEIGRPルータがネットワーク
 に接続されてもEIGRPネイバーは確立せず、既存の経路情報が不正に交換されることを防ぐことができます。
 認証機能を実装したEIGRPルータでは、送信と受信の全てのEIGRPパケットを認証します。認証に失敗した
 場合は、EIGRPのHelloパケットが無視されるのでEIGRPネイバーが確立しません。隣接するEIGRPルータの
 双方で同じ
キーID( 番号 )とキー( パスワード )が一致した場合に認証は成功してネイバーが確立します。

 ルーティングプロトコルの認証には、
プレーンテキストMD5の2種類の認証方式があります。EIGRPでは

MD5のみをサポートしています。MD5による認証では、以下のフローでEIGRPの認証が行われていきます。

Step 説明
1  隣接する2台のEIGRPルータの両方に、同じキーIDと同じキーを設定
2  EIGRPルータは、キーIDとキーを基に生成されたメッセージダイジェストを送信
3  受信パケットのメッセージダイジェストと自身で生成したメッセージダイジェストを比較して一致すれば認証成功

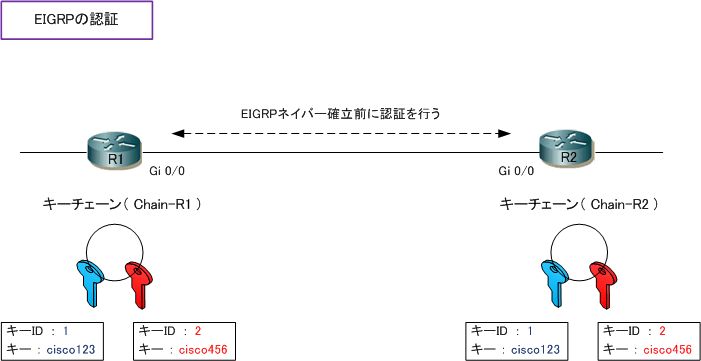

 ルーティングプロトコルの認証では、複数のキーをキーチェーンで管理することができます。キーチェーン内
 の各キーには有効期限を設定することができます。設定した有効期限を過ぎると自動的に使用するキーを変更
 するのでセキュリティが向上します。キーチェーンに複数のキーがある場合、キーIDの最も小さいキーが送信
 に使用されます。 ルーティングプロトコル認証は一般的な設定ではありませんが、この認証設定を行う場合、
 一般的に、キーチェーンの中のキーは1つにして、有効期限(ライフタイム)はなしとする実装例が多いです。




EIGRPパケット 説明
送信時  有効なキーにおいて、最小のキーIDのキーを使用
受信時  有効なキーを全て使用


 ◆ EIGRP - 認証の設定


◆ キーチェーンの作成
 (config)#
key chain name

コマンド引数 説明
name

 複数のキーを管理するためのキーチェーンの名前を指定。



 ◆ キーIDの作成
 (config-keychain)#
key key-id

コマンド引数 説明
key-id

 0 〜 2147483647 の間でキー番号を指定。キーIDはネイバーと一致している必要がある。



 ◆ キーの設定(パスワードの設定)
 (config-keychain-key)#
key-string password

コマンド引数 説明
password

 EIGRPパケットの送信時、受信時の認証で使用する文字列を指定。大文字小文字は区別。



 ◆ 受信ライフタイムの設定 - オプション
 (config-keychain-key)#
access-lifetime start-time { end-time | infinite | duration seconds }


◆ 送信ライフタイムの設定 - オプション
 (config-keychain-key)#
access-lifetime start-time { end-time | infinite | duration seconds }

コマンド引数 説明
start-time

 開始時間の指定。例えば 09:00:00 dec 1 2017 のように指定。

end-time  終了時間の指定。end-time値はstart-time値より遅い必要がある。
infinite  start-time値から無期限に使用可能にする場合に指定。
seconds  キーが使用可能な時間を秒単位で指定。1 〜 2147483646の範囲で指定


 ◆ EIGRPのMD5認証の有効化
 (config-if)#
ip authentication mode eigrp number md5



◆ キーチェーンの適用
 (config-if)#
ip authentication key-chain eigrp number keychain-name

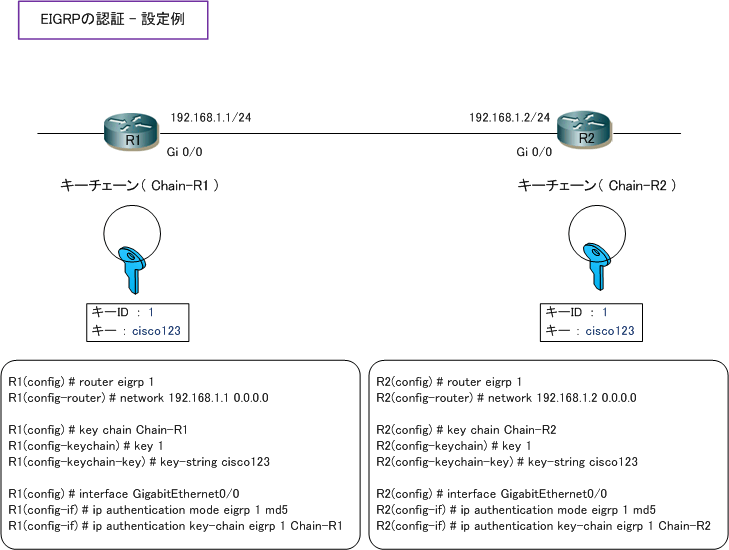

 ◆ EIGRP - 認証の設定例

 EIGRP認証の設定を行う場合、一般的には1つのキーチェーン、1つのキーを使用することから下図のような
 構成で設定を行うことが多いです。また、ライフタイムは設定せずに無期限のキーを使用することが多いです。





 設定したキーチェーンとキーについては、show key chainコマンドによりその有効な状態を確認できます。
 認証が成功しているかどうかは show ip eigrp neighbors でネイバーが確立していればOKと判断できます。
