VPN ( Virtual Private Network )



 ◆ VPNとは

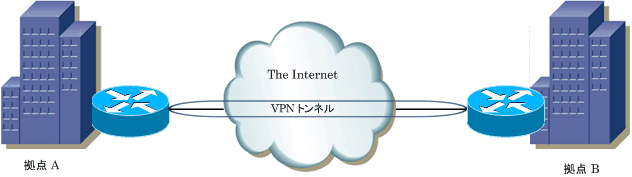

 VPN(Virtual Private Nework)とは、
仮想的なプライベートネットワーク接続のことです。VPNにより
 インターネットなどの公衆網を利用する場合でも、IPsec等の
高度なセキュリティを実装させられるので、
 安全に企業の拠点間通信を実現できます。また、安価なFTTHの広帯域な回線をWANとして利用できます。



 ◆ VPN の特徴

 VPN接続は、企業のWAN接続における新たな選択肢の1つとなっています。企業のWAN接続においては、
 広域イーサネット、IP-VPN、ATM、FR、ISDN接続、専用線がありますが、インターネット回線を利用し
 インターネットVPNをWAN回線として使用することで、WAN接続におけるコストを大幅削減することが
 可能になります。ただし、IPsecの実装による
トンネリング暗号化により、もとのIPパケットに対して
 これらのヘッダーが付加されるので、LAN間接続よりMSSサイズを小さくして通信させる必要があります。







 ◆ VPN の種類

 VPNは
インターネットVPNIP-VPNの大きく2つに分類できます。インターネットVPNはインターネット
 などの公衆網を利用したVPNのことです。IP-VPNとは、通信事業者が提供するクローズド(閉じれらた)
 IPネットワークを利用したVPNのこと。インターネットVPNは正確には2種類があります。セキュリティ
 プロトコルにIPsecを使用した
IPsec-VPNと、セキュリティプロトコルにSSLを使用した SSL-VPN です。
 IP-VPNは、
MPLS-VPN のことであり、プライベートIP網内の経路情報の探索にMPLSを採用しています。

VPNの分類 使用技術 説明
インターネットVPN IPsec-VPN  セキュリティプロトコルにIPsecを使用したインターネットを利用したVPNのこと
SSL-VPN  セキュリティプロトコルにSSLを使用したインターネットを利用したVPNのこと
IP-VPN MPLS-VPN  通信事業者のプライベートIP網内で経路情報の探索にMPLSを採用したVPNのこと


 ◆ インターネットVPNのタイプ

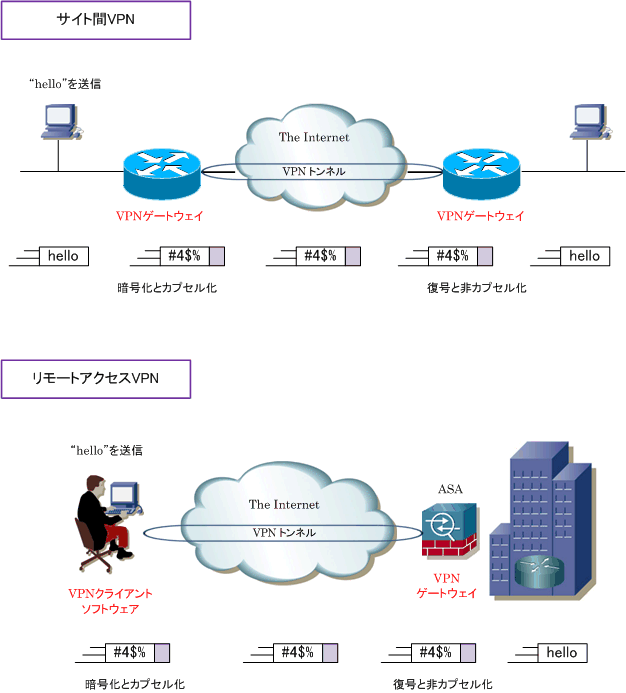

 VPN接続のタイプには
サイト間VPNリモートアクセスVPNの大きく2タイプがあります。サイト間VPNでは
 ルータでIPsecによる暗号化とカプセル化を行うので、クライアントPCは暗号化通信を意識することなく通信
 します。リモートアクセスVPNでは、PCにVPNクライアントソフトウェアをインストールして、そのPC上で
 暗号化とカプセル化を行い、リモート接続先のVPNゲートウェイと通信を行います。詳細は以下のとおりです。

インターネットVPNのタイプ 説明
サイト間VPN

 VPNを実装したルータ同士を接続する構成。企業の拠点間を接続する時に使用する構成。
 VPNの実装(パケットの暗号化、復号、カプセル化、非カプセル化)は、全てルータで行う
 ことから、クライアントPCにVPNクライアントソフトウェアをインストールする必要はない。
 ※ IPsecを実装したルータやセキュリティ製品(ASAなど)は
VPNゲートウェイと呼ばれる。

リモートアクセスVPN

 VPNを実装したルータとVPNクライアントソフトをインストールしたPCとを接続する構成。
 リモートアクセスVPN接続をするクライアントPCやモバイル端末には、VPNクライアント
 ソフト(Anyconnect等)をインストールしている必要がある。
VPNクライアントソフト
 VPNゲートウェイとの間で、パケットの暗号化、復号、カプセル化、非カプセル化を行う。







IPsec、IPsec-VPN、リモートアクセスVPN
