Remote Access VPN - EzVPN Server 2



 ◆ リモートアクセスVPN - EzVPNサーバの設定 ( サンプルコンフィグ その1 )

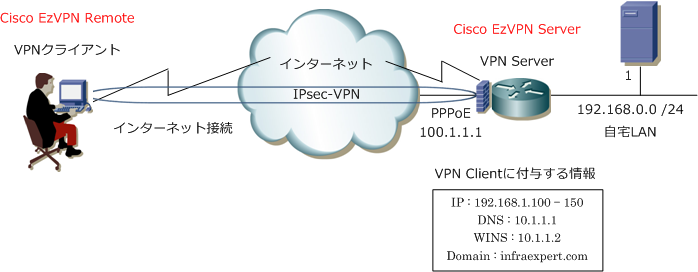

 以下の設定の場合、上図の「社内LAN」から「IPsecルータ」を介してインターネットへの通信はできません。
 また、上図のVPNクライアントは「IPsecルータ」とIPsecピアが確立した後、「社内LAN」に対してアクセス
 できるようになりますが、デフォルトの設定ではインターネット通信できないようになるのが正常な動作です。


◆ サンプルコンフィグ ( 以下の設定は、上記内容が前提のコンフィグレーション )

 aaa new-model
 aaa authentication login VPNAUTHE local
 aaa authorization network VPNAUTHO local
 !
 username ciscovpn password cisco
 !
 crypto isakmp policy 1
 encr 3des
 hash md5
 authentication pre-share
 group 2
 crypto isakmp keepalive 30 periodic
 !
 crypto isakmp client configuration group VPNCLIENT
 key cisco
 dns 10.1.1.1
 wins 10.1.1.2
 domain infraexpert.com
 pool ezremote
 save-password
 !
 crypto isakmp profile VPN-PROFILE
 match identity group VPNCLIENT
 client authentication list VPNAUTHE
 isakmp authorization list VPNAUTHO
 client configuration address respond
 !
 crypto ipsec transform-set REMO-IPSEC esp-3des esp-md5-hmac
 !
 crypto dynamic-map REMO 1
 set transform-set REMO-IPSEC
 set isakmp-profile VPN-PROFILE
 !
 crypto map EZVPN 1 ipsec-isakmp dynamic REMO
 !
 interface loopback 0
 ip address 100.1.1.1 255.255.255.255

 interface GigabitEthernet0/0
 no ip address
 pppoe enable
 pppoe-client dial-pool-number 1
 !
 interface GigabitEthernet0/1
 ip address 192.168.0.254 255.255.255.0
 ip tcp adjust-mss 1356
 !
 interface Dialer1
 ip unnumbered Loopback0
 ip access-group A-security in
 ip mtu 1454
 encapsulation ppp
 dialer pool 1
 dialer-group 1
 ppp authentication chap callin
 ppp chap hostname cisco@cisco.com
 ppp chap password cisco
 crypto map EZVPN
 !
 ip local pool ezremote 192.168.1.100 192.168.1.150
 ip route 0.0.0.0 0.0.0.0 Dialer1
 !
 ip access-list extended A-security
 permit esp any host 100.1.1.1
 permit udp any host 100.1.1.1 eq isakmp
 !
 dialer-list 1 protocol ip permit
 !


 今回の設定例では、VPNクライアントが1台であることが前提のコンフィグですが、仮に同時接続が5台で
 あるとしても、VPNサーバ側のコンフィグは以下のように5名分のユーザ名を追加するだけでOKとなります。
 接続台数が増えることで処理能力や帯域幅は懸念点ですが、コンフィグとしては以下を除いて特に変化なし。


 username ciscovpn1 password cisco1
 username ciscovpn2 password cisco2
 username ciscovpn3 password cisco3
 username ciscovpn4 password cisco4
 username ciscovpn5 password cisco5



 ◆ リモートアクセスVPN - スプリットトンネリングの設定

 上記コンフィグにより、リモートアクセスVPN接続ではできますが、上記のコンフィグのままであると全ての
 トラフィックはVPN Serverを経由して通信するこになります。そこで、スプリットトンネリングという機能
 を使用すれば、VPNクライアントから
どの宛先へのトラフィックに対してIPsecを適用すればいいのかを判断
 できるようになるので、下図の通りVPN接続状態でもVPNクライアントから直接インターネットができます。
 crypto isakmp client configuration group VPNCLIENTに「acl 102」を追加してACL102を追加しています。





 crypto isakmp client configuration group VPNCLIENT
 acl 102

 access-list 102 permit ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255

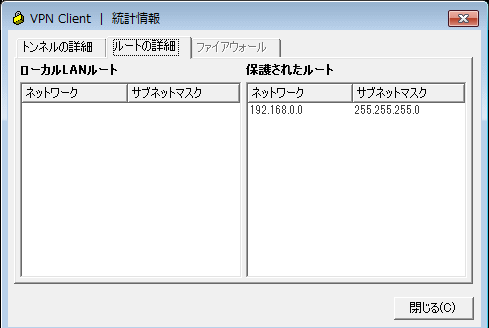

 WindowsタスクバーのVPN Clientアイコンを右クリックし「統計情報(S)」のルートの詳細で確認できます。
 以下ではVPNクライアントから「192.168.0.0/24」には暗号化によるIPsec通信を行うことを意味しています。
 ※ ACLの向きに注意しましょう。逆向きに設定するミスが多いです。





 ◆ リモートアクセスVPN - EzVPNサーバの設定 ( サンプルコンフィグ その2 )

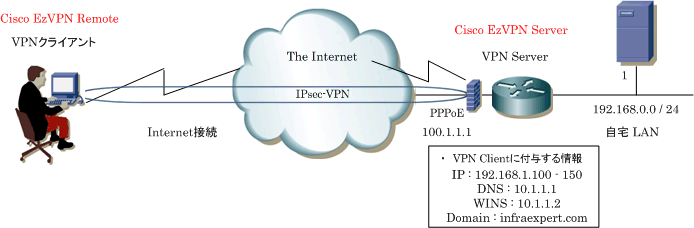

 以下の設定の場合、上図の「自宅LAN」から「cisco ISR1812」を介してインターネットへの通信は可能です。
 上図のVPNクライアントは「cisco ISR1812」とIPsecピアが確立した後、「自宅LAN」にアクセスすることが
 できるようになりますが、デフォルト設定ではインターネット通信ができないようになるのが正常な動作です。

 以下の設定では、ISR1812が固定のグローバルIPアドレスを取得できない場合でも、リモートアクセスVPN
 接続ができる設定です。ただしその場合、WAN側(インターネット接続側)のACLの設定は工夫が必要です。


◆ サンプルコンフィグ


 aaa new-model
 aaa authentication login VPNAUTHE local
 aaa authorization network VPNAUTHO local
 !
 ip inspect name CBAC tcp
 ip inspect name CBAC udp
 ip inspect name CBAC ftp
 !
 username ciscovpn password cisco
 !
 crypto isakmp policy 1
 encr 3des
 hash md5
 authentication pre-share
 group 2
 crypto isakmp keepalive 30 periodic
 !
 crypto isakmp client configuration group VPNCLIENT
 key cisco
 dns 10.1.1.1
 wins 10.1.1.2
 domain infraexpert.com
 pool ezremote
 save-password
 !
 crypto isakmp profile VPN-PROFILE
 match identity group VPNCLIENT
 client authentication list VPNAUTHE
 isakmp authorization list VPNAUTHO
 client configuration address respond
 !
 crypto ipsec transform-set REMO-IPSEC esp-3des esp-md5-hmac
 !
 crypto dynamic-map REMO 1
 set transform-set REMO-IPSEC
 set isakmp-profile VPN-PROFILE
 !
 crypto map EZVPN 1 ipsec-isakmp dynamic REMO
 !!
 interface FastEthernet0
 no ip address
 duplex auto
 speed auto
 pppoe enable
 pppoe-client dial-pool-number 1
 !
 interface FastEthernet2
 spanning-tree portfast
 !
 interface FastEthernet3
 spanning-tree portfast
 !
 interface FastEthernet4
 spanning-tree portfast
 !
 interface Vlan1
 ip address 192.168.0.254 255.255.255.0
 ip nat inside
 ip virtual-reassembly
 ip tcp adjust-mss 1356
 !
 interface Dialer1
 ip address negotiated
 ip access-group A-security in
 ip mtu 1454
 ip nat outside
 ip inspect CBAC out
 ip tcp adjust-mss 1454
 ip virtual-reassembly
 encapsulation ppp
 dialer pool 1
 dialer-group 1
 ppp authentication chap callin
 ppp chap hostname cisco@cisco.com
 ppp chap password cisco
 crypto map EZVPN
 !
 ip local pool ezremote 192.168.1.100 192.168.1.150
 ip route 0.0.0.0 0.0.0.0 Dialer1
 !
 no ip http server
 no ip http secure-server
 ip nat inside source list 101 interface Dialer1 overload
 !
 ip access-list extended A-security
 permit esp any host 100.1.1.1
 permit udp any host 100.1.1.1 eq isakmp
 !
 access-list 101 deny ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255
 access-list 101 permit ip 192.168.0.0 0.0.0.255 any
 !
 dialer-list 1 protocol ip permit
 !
