IPsec - Transport mode / Tunnel mode



 ◆ IPsecの通信モード

 IPsecにおける通信モードには、
トランスポートモードトンネルモードの2つのモードがあります。

モード 特徴 NWへの適用例
トランスポートモード

 ・ パケットのもとのIPヘッダは変更されない。
 ・ パケットのLayer4以上のデータ部のみを暗号化する。
 ・ 認証の範囲はAHとESPにより異なる。(下図を参照 )
 ・ パケットの元のIPヘッダに基づいてパケットが転送される。

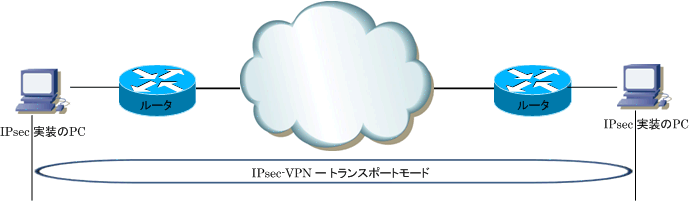

IPsecが実装された
ホスト間でのIPsec-VPN
トンネルモード

 ・ パケットのもとのIPヘッダは暗号化される。
 ・ パケットのLayer4以上のデータ部も暗号化する。
 ・ 認証の範囲はAHとESPにより異なる。(下図を参照 )
 ・ もとのパケットに新たなIPヘッダが付加される。
 ・ 新たに加えられたIPヘッダに基づいてパケットが転送される。

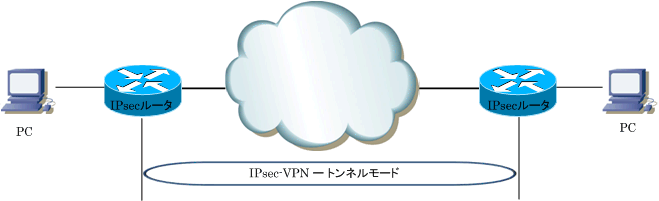

IPsecが実装された
ルータ間でのIPsec-VPN









 以上の内容から分かるとおり、IPsecによる通信はトンネルモードを利用していることが多いと言えます。
 このモードでは、VPNゲートウェイを介してPCはIPsecを全く意識せずにLAN間通信を行うことができます。

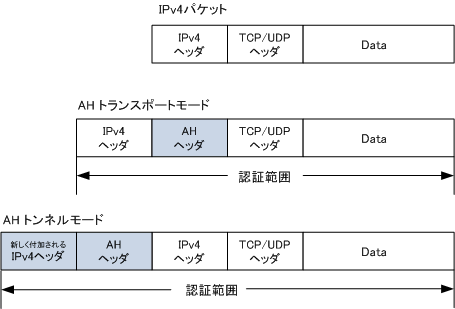

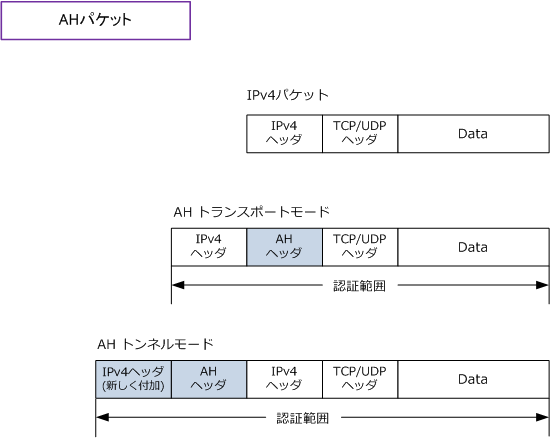

 ◆ トランスポートモードとトンネルモードのAHパケット


下図は、トランスポートモードとトンネルモードでのAHカプセル化パケットです。現在では、IPv4でAHはあまり使用されません。

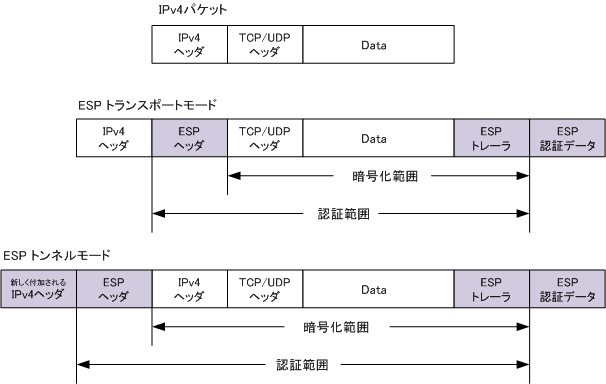

 ◆ トランスポートモードとトンネルモードのESPパケット


下図はトランスポートモード及びトンネルモードでのESPカプセル化パケットです。ESPが暗号機能と認証機能を有することから
 IPsecにおいて最も主流といえるパケット形式と言えます。トンネルモードにおけるESPパケットについては特に理解しましょう。

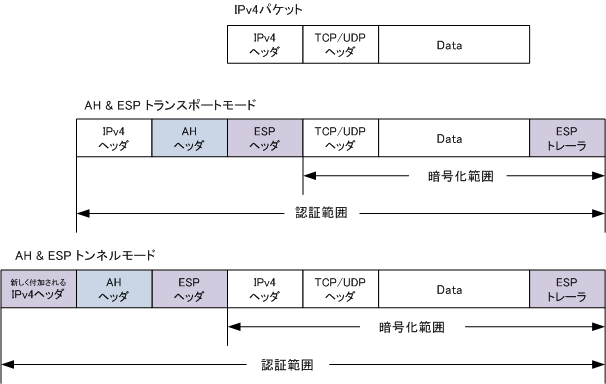

 ◆ トランスポートモードとトンネルモードAHとESPの組合せパケット


下図はインターネット上ではあまり紹介されていないパケットフォーマット図ですが、AHとESPを組み合わせたパケット形式です。
 ヘッダーが多くなりますが、ESPは暗号化機能に徹せられ 「ESP認証データ」 は不要となります。そしてAHがパケット全体を認証。
