IPv6 - Neighbor Discovery



 ◆ IPv6 - Neighbor Discoveryとは

 IPv4ではデータリンク層のアドレス(MACアドレス)を解決するために、
ARPブロードキャストにより
 アドレスを解決します。IPv6ではNeighbor Discovery(ND)機能を使用しアドレスを解決しています。
 このNeighbor Discovery(近隣探索)は、具体的には、
ICMPv6Neighbor Solicitationメッセージと
 要請ノードマルチキャストによりアドレスを解決する機能のことです。IPv4とIPv6の違いは以下の通り。

version 説明
IPv4  ARPのブロードキャストにより、通信先のMACアドレスを知る
IPv6  ICMPv6のNeighbor Solicitationメッセージと要請ノードマルチキャストで通信先のMACアドレスを知る


 ◆ IPv6 - データリンク層のアドレス解決の流れ

 IPv6では、ノードのI/FにIPv6アドレスを設定した場合、そのIPv6アドレスのインターフェースIDに対応する
 要請ノードマルチキャストアドレスのグループに自動的に参加します。IPv6アドレスを持つノードが、通信先
 のノードのMACアドレスを知るために、通信先の要請ノードマルチキャストアドレスを指定して、ICMPv6の
 Neighbor Solicitationメッセージを送信しMACアドレスを知ろうとします。本メッセージを受信したノードは
 Neighbor Advertisementメッセージを送信して応答し、これでノード間でIPv6通信ができるようになります。

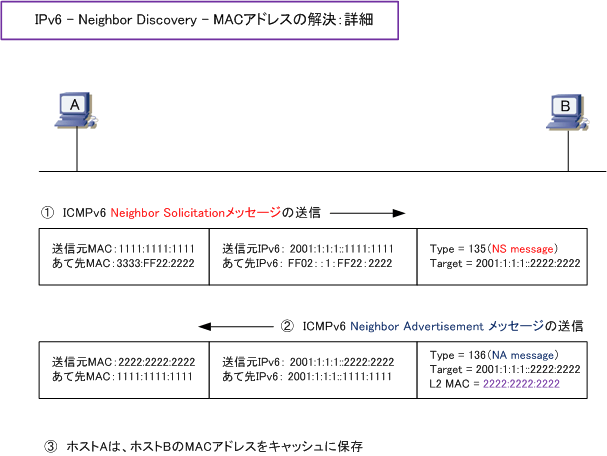

 上図で、NSメッセージがARPリクエスト、NAメッセージがARPリプライに相当することが分かります。
 上図のNSメッセージ、NAメッセージのパケットの中身(Layer2、IPv6、ICMPv6)は以下の通りです。




アドレス ノードA ノードB
 グローバルユニキャストアドレス  2001:1:1:1::1111:1111  2001:1:1:1::2222:2222
 要請ノードマルチキャストアドレス  FF02::1:FF11:1111  FF02::1:FF22:2222
 IPv6マルチキャストのMACアドレス  3333:FF11:1111  3333:FF22:2222
 MACアドレス  1111:1111:1111  2222:2222:2222


 ◆ Cisco IOS - データリンク層アドレスの解決情報の表示
version IOSコマンド 説明
IPv4  show ip arp  ARPキャッシュの確認
IPv6  show ipv6 neighbors  Neighbor Discoveryキャッシュの確認
