IPv6 ACL



 ◆ IPv6 ACLとは

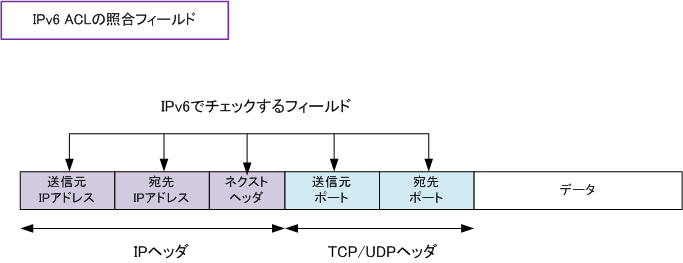

 IPv6 ACLとは、IPv6のトラフィックをフィルタリングすることができるACLのことです。IPv6の考え方は
 IPv4とほとんど同じ考え方であり、IPv6パケットの「送信元IPアドレス」「宛先IPアドレス」「ネクスト
 ヘッダ」「送信元ポート番号」「宛先ポート番号」をフィルタリング条件として定義することができます。
 ※ 下図の「ネクストヘッダ」は、IPv4の「プロトコル」フィールドに相当します。






 ◆ IPv6 ACL - 暗黙のdenyと暗黙のpermit

 IPv4ではアドレス解決にARPを使用するのに対して、IPv6ではアドレス解決にICMPを使用します。そのため
 IPv6 ACLでは、IPv6近隣探索をできるための「
暗黙のpermit」が存在します。それが以下の2行となります。

 ・
permit icmp any any nd-ns
 ・
permit icmp any any nd-na

 また、IPv4の考え方と同様に、全てのIPv6パケットを拒否する「
暗黙のdeny」も存在します。

 ・
deny ipv6 any any


 以上のことから、IPv6 ACLには「 暗黙のpermitと暗黙のdeny 」の計3行が以下の順番で存在することから、
 IPv6 ACLを作成する際には、近隣探索メッセージのICMP NSとICMP NAの許可を存在させることを考慮する
 必要があります。 例えば、明示的にdeny行を作成する必要がある場合、最終行などでICMP NSとICMP NAを
 許可するためのpermitステートメントを作成する必要があることを認識しましょう。


◆ IPv6 ACLにデフォルトで存在する3行(暗黙のpermitと暗黙のdeny)
 ・ permit icmp any any nd-ns
 ・
permit icmp any any nd-na
 ・ deny ipv6 any any


 ◆ IPv6 ACL - Ciscoコンフィグ設定例

 IPv6 ACLは、グローバルコンフィグレーションモードで「
ipv6 access-list コマンド 」で定義した後に、
 インターフェースモードで「
ipv6 traffic-filter コマンド 」によって、インターフェースに適用させます。

 設定例
 R1のGi0/0に着信してくるIPv6ホスト「2001:1:1:10::11」からのSSH接続、telnet接続の通信を拒否して
 IPv6ネットワーク「2001:1:1:10::/64」から、IPv6ホスト「2001:2:2:20::22」へのPINGを拒否します。
 そして、その他の全てのIPv6トラフィックを通信許可します。IPv6 ACL名は「 TEST-V6ACL 」とします。


 R1(config) #
ipv6 access-list TEST-V6ACL
 R1(config-ipv6-acl) # deny tcp host 2001:1:1:10::11 any eq 22
 R1(config-ipv6-acl) # deny tcp host 2001:1:1:10::11 any eq 23
 R1(config-ipv6-acl) # deny icmp 2001:1:1:10::/64 host 2001:2:2:20::22 echo-request

R1(config-ipv6-acl) # permit ipv6 any any

 R1(config) # interface GigabitEthernet0/0
 R1(config-if) # ipv6 traffic-filter TEST-V6ACL in


 IPv6 ACLの設定完了後、設定したIPv6 ACLに合致しているかどうかは
show ipv6 access-list コマンドにより
 確認します。このコマンドで表示されるカウンタは、
clear access-list countersコマンドでクリアできます。
 インターフェースに適用したIPv6 ACLの適用方向を確認するには
show ipv6 interfaceコマンドで確認します。

 設定例にように、denyステートメントを定義する際は
最終行に「permit ipv6 any any」を定義するかまたは
 最小限の許可ACLとしたい場合、permit icmp any any nd-na と permit icmp any any nd-ns を設定します。
