IPv6 - Dual Stack / NAT-PT



 ◆ IPv4ネットワークからIPv6ネットワークへの移行

 IPv4からIPv6ネットワークへいきなり全てのシステムを切り替えるのは現実的ではなく、段階的な移行が
 必要とされます。IPv6への移行に際して使用される代表的な技術は大きく3つあります。
デュアルスタック

トランスレータトンネリングです。これらの技術を実装することでIPv4とIPv6が併存することができます。

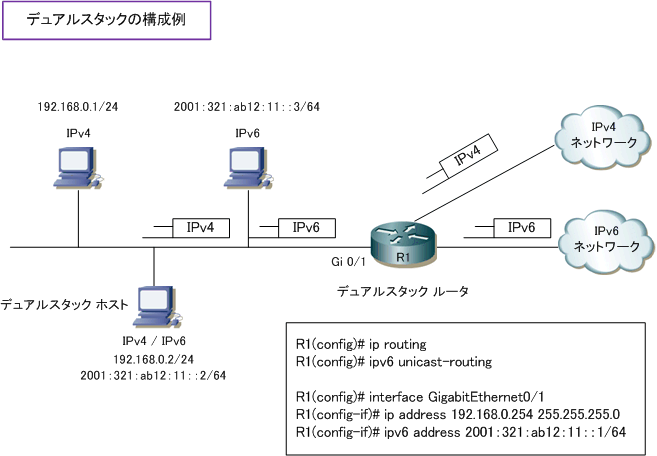

 ◆ IPv6移行技術 - デュアルスタック

 デュアルスタックとは、単一の機器に、IPv4とIPv6の異なるプロトコルスタックを共存させる仕組みのこと。
 Ciscoルータでは、1つのインターフェースにIPv4アドレスとIPv6アドレスの両方を設定することができます。
 デュアルスタックのルータがパケットを受信した場合、データリンク層のヘッダにあるタイプフィールドの値
 によって識別 (IPv4=0x800、IPv6=0x86DD) して、IPv4、IPv6のどちらのパケットでもルーティング可能。
 デュアルスタックによるIPv6移行技術が最もシンプルで設計がしやすく、一般的に採用されている手法です。





 ◆
IPv6移行技術 - トランスレータ

 トランスレータは「IPv4からIPv6への通信」または「IPv6からIPv4への通信」を実現するための技術。
 このトランスレータの代表的な方式には
Proxy方式、NAT-PT方式、TCP Relay方式の3つがあります。

トランスレータ方式 説明
Proxy  IPv4のプロキシ同様に、アプリケーションごとに送信元の代理となり宛先へ通信する方式
NAT-PT  プロトコル変換とアドレス変換を同時に行い、IPv4とIPv6間を相互に通信する方式
TCP Relay  トランスレータがTCP/UDP通信を横取りし、代理となりトランスポート層のデータを取得し通信する方式

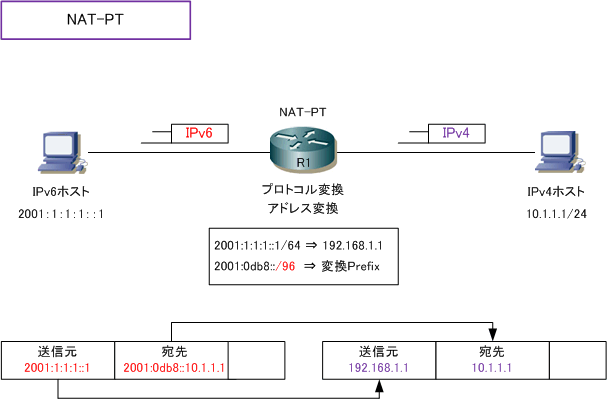

 今回はNAT-PTを詳細に解説します。NATはIPv4アドレスのプライベートアドレスとグローバルアドレス変換
 の際によく使用する技術ですが、NAT-PT(NAT-Protocol Translation)は、IPv4パケットをIPv6パケットに

プロトコル変換するのと同時に、IPv4アドレスをIPv6アドレスにアドレス変換する技術です。NAT-PTでは、
 DNS-ALG(RFC2764)と組み合わせて使用します。※アプリ層のペイロード部分を変換できない問題点あり。





 Ciscoルータで、IPv6プレフィックスをNAT-PTプレフィックスとして割り当てる場合は
ipv6 nat prefix
 コマンドを使用しますが、サポートされるプレフィックスの長さは「 /96 」だけとなります。次の通り
 に設定することで、IPv6パケット内で一致した宛先プレフィックスは、NAT-PTによって変換されます。

 (config)# ipv6 nat prefix 2001:0db8::/96

 CiscoルータでNAT-PTを実装させるためには、その他に「IPv4 ⇔ IPv6マッピング」の設定が必要です。
 なお、CiscoルータではNAT-PTの使用は推奨されていません。今後は NAT64 の使用を推奨しています。
