Integrated IS-IS : ES-IS IS-IS

　◆　ES-ISとIS-IS

　今回はOSIプロトコルのルーティングプロトコルである「ES-IS」と「IS-IS」について解説していきます。
　Integrated IS-ISではこのどちらのプロトコルも使用します。


　　　　

OSIプロトコル	説明
ES-IS	ES（ホスト）と IS（ルータ）との間で、ルート情報を交換するために使用するルーティングプロトコル
IS-IS	IS（ルータ）と IS（ルータ）との間で、ルート情報を交換するために使用するルーティングプロトコル

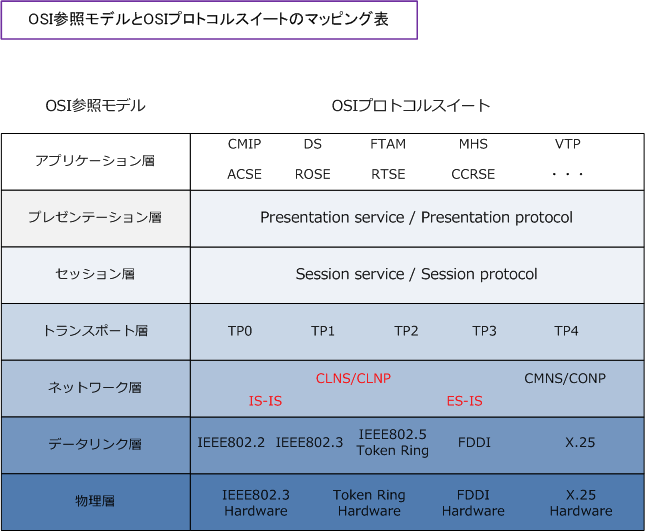

　OSIプロトコルスイートのネットワーク層には「CLNS/CLNP」と「CMNS/CONP」の2つがありますが、
　IS-ISがルーティングプロトコルとして使用するのはCLNS/CLNPになります。

OSIプロトコル	説明
CONP	コネクション型のネットワークプロトコル（ 使用される通信サービスCMNS ）
CLNP	コネクションレス型のネットワークプロトコル（ 使用される通信サービスはCLNS ）

　ES-ISはTCP/IPのARPに相当して、CLNPはTCP/IPのIPに相当します。

　◆　ES-ISとIS-IS - 4種類のPDU（Protocol Data Unit）

　ES-IS、IS-ISでやり取りされるPDUは大きく以下の4種類があります。

PDU	説明
LSP	リンクステート情報を通知するために使用
Hello PDU	ES ⇔ IS間、IS ⇔ IS間でやりとりされるPDU（ ESH、ISH、IIHの3種類 ）
PSNP	リンクステート情報を認知、要求するために使用
CSNP	ルータの完全なリンクステータスのデータベースを配布するために使用

　Hello PDUには、ESH、ISH、IIHの3種類があります。

Hello PDU	説明
ESH	ESからISに送信される Hello PDU（ESの情報把握のために使用）
ISH	IS から ES に送信される Hello PDU（ISの情報通知）
IIH	ISからISに送信される Hello PDU（IS間の隣接の確立・維持）

　◆　ES-ISとIS-ISが使用されるポイント
