XFF ( X-Forwarded-For )



 ◆ XFF( X-Forwarded-For )とは

 X-Forwarded-Forとは、HTTPヘッダフィールドの1つであり、ロードバランサなどの機器を経由して
 Webサーバに接続する
クライアントの送信元IPアドレスを特定する際のデファクトスタンダードです。
 クライアントの送信元IPアドレスの特定は、ロードバランサなどでクライアントの送信元IPアドレスが
 変換された場合でも、HTTPヘッダに
元のクライアントIPアドレスの情報を付加することで実現します。



 ◆ XFF( X-Forwarded-For )を使用しない場合

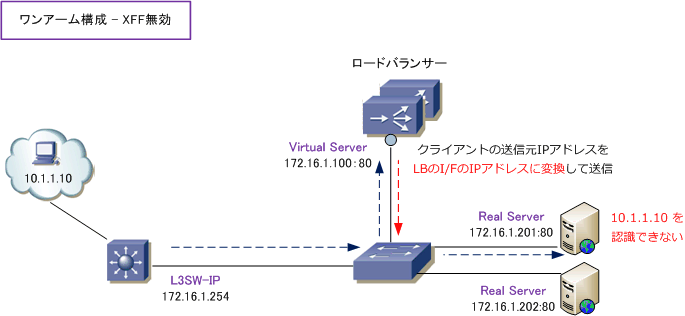

 例えば、下図のようにワンアーム構成において「行き」と「戻り」のパケットが同じ経路を通るように
 クライアントの送信元IPアドレスを、ロードバランサのI/FのIPアドレスに変換して送信するとします。
 通信自体は正常に行われますが、リアルサーバに着信したパケットの送信元IPは、ロードバランサのI/F
 のIPアドレスのため、
実際のクライアントの送信元IPアドレスが分からない状態になります。

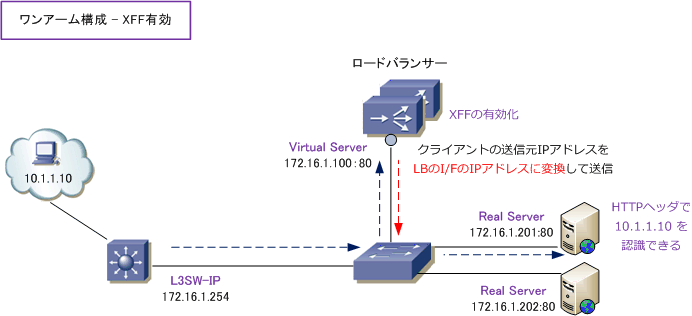

 ◆ XFF( X-Forwarded-For )をLBで実装した場合

 LBで「X-Forwarded-For」を有効にした場合、
HTTPパケットにクライアントの送信元IPアドレスが
 追加されるので、LBのI/FでSNATを行っても、リアルサーバ(Webサーバ)に着信したパケットでは、
 実際のクライアントの送信元IPアドレス( 10.1.1.10 )が分かります。これにより、ECサイトで公開
 しているリアルサーバ(Webサーバ)では、実際のクライアントIPアドレスの情報をログとして取得可。





 ◆ XFF( X-Forwarded-For )の設定 - F5 BIG-IP

 F5 BIG-IPではXFFの有効化が可能です。つまり、クライアントの送信元IPアドレスをHTTPヘッダに
 埋め込むことが可能であり、それをリアルサーバに伝えられます。BIG-IPでの設定はとても簡単です。

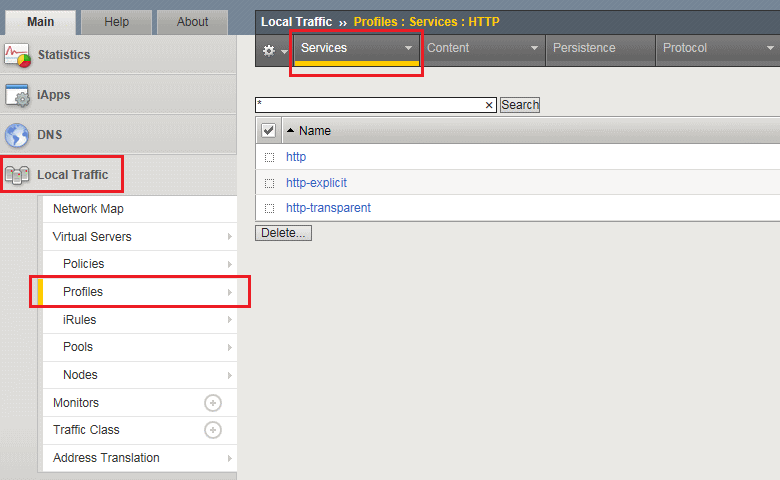

 Step1:「Local Traffic」⇒「Profiles」⇒「Service」でHTTPを選択し、以下の画面で「Create」。

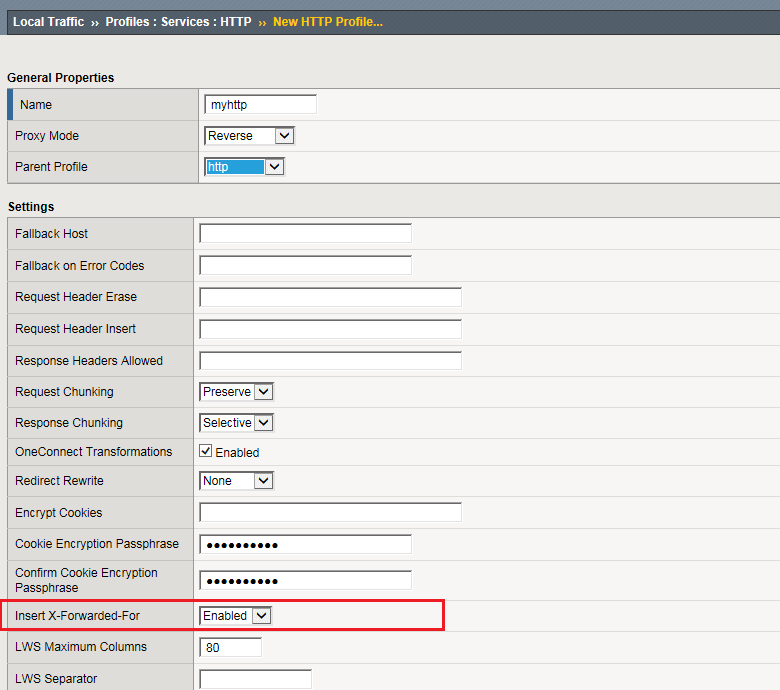

 Step2:新規のHTTPプロファイルの「Insert X-Forwarded-For」を「Enabled」にする。

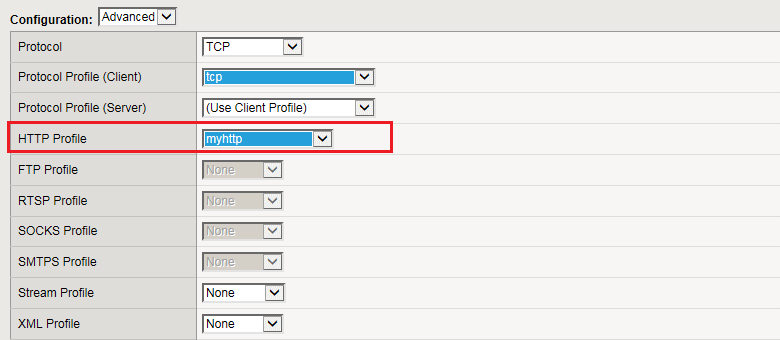

 Step3:作成したHTTPプロファイルをバーチャルサーバに適用。解説図で言えば「172.16.1.100:80」の
 バーチャルサーバに適用します。設定は以上です。




 注意点として、X-Forwarded-Forの技術はHTTPヘッダに適用できる内容であるので、Webサーバ以外のHTTP
 での通信を行わないサーバとの通信に対して適用できない技術であるので、その点を忘れずLB設計しましょう。
