Load Balancer - Persistence



 ◆ ロードバランサの重要な3つの機能

 ロードバランサには色々な機能があります。また、ロードバランサがシングルの場合と冗長化の場合とでは
 使用する機能も大きく異なってきます。ここではシングル構成や冗長化構成に関係なく、ロードバランサ導入
 に際して必須知識のロードバラシング(負荷分散)、パーシステンス(セッション維持)、モニター(監視)
 の3つの重要な基本機能を紹介していきます。今回はパーシステンス(セッション維持)を紹介していきます。



 ◆ ロードバランサ - パーシステンス

 パーシステンスは、同一のクライアントからのリクエストを常に同じサーバに転送するセッション維持機能。
 ECサイトのオンラインショッピングでは、クライアントからの連続して発生するリクエストを同一のサーバ
 に転送する必要のあるWebシステムがあり、そのようなシステムではこのパーシステンスは必須の実装機能。

 ECサイトに限らず、イントラで使用するサーバの負荷分散においてもパーシステンスを実装させる必要性の
 あるWebアプリも多いです。要件がない場合でも、送信元IPアドレスによるパーシステンスの設定が望ましい。





 例えばロードバランシングでRound Robinを設定していて、パーシステンスを設定しない場合、上図のように
 サーバへの負荷分散は実現しますが、負荷分散しながら、同一のクライアントからのリクエストを同じサーバ
 への転送はできません。しかし、負荷分散を設定だけではなくパーシステンスを設定していれば、負荷分散し
 ながらも、クライアントの送信元IPを見て、同一クライアントからのリクエストを同じサーバへ転送できます。


 以下のパーシステンスの種類は、F5社の負荷分散装置(BIG-IP)で実装されている機能紹介となっていますが
 他メーカの製品も基本的には同じような機能をサポートしています。色々な種類があるとはいえ、よく使用され
 ているパーシステンスはクライアントの送信元IPアドレスによりロードバランサが割り振るサーバを固定する
 Source address affinity persistence、Cookie情報により割り振るサーバを固定するCookie persistenceです。

 ◆ Source address affinity persistence
 ◆ Cookie persistence
 ◇ SSL persistence
 ◇ Destination address affinity persistence
 ◇ Hash persistence
 ◇ SIP persistence
 ◇ Universal persistence
 ◇ Microsoft Remote Desktop Protocol persistence

 これらのパーシステンス方式はクライアント⇔サーバ間の通信要件により決定しますが、特に要件がない場合
 または要件が不明瞭な場合、Source address affinity persistenceをロードバランサに設定しておく事が無難。
 以下では、よく使用される Source address affinity persistence と Cookie persistence の2つについて説明。

パーシステンスの種類 説明
Source address affinity persistence  クライアントの送信元IPアドレスを見て、転送するサーバを固定する。
Cookie persistence Insert Mode  BIG-IPが特別なCookieをHTTPレスポンスに挿入。※ 最も使用されているモード。
Rewrite Mode

 WebサーバがCookie(名前:BIGipCookie)を作成し、BIG-IPがCookie情報を更新。
 Cookieの値の仕様 ⇒ The cookie must contain a total of 120 zeros

Passive Mode  WebサーバがCookieを作成し、BIG-IPはその読み取りを行う。
Hash Mode

 WebサーバがCookieを作成し、BIG-IPはCookie情報を更新する。
 BIG-IPは、Webサーバが発行するCookie名を指定する必要がある。


 ※ Cookie persistenceの4つのモードのうち
Insert Modeのみサーバ側でCookieを発行する必要がないのでInsert Modeの人気が高い。

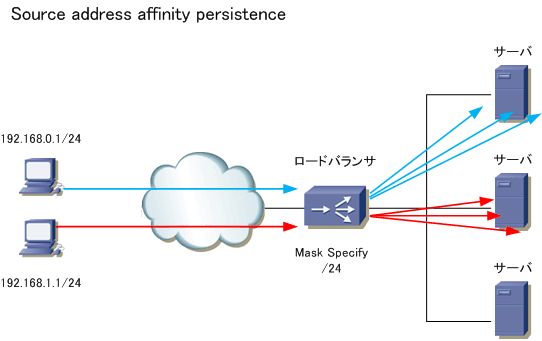

 Source address affinity persistenceでは、クライアントの送信元IPアドレスを見て転送するサーバを固定。
 下図ではロードバランサでネットマスクを「/24」とソースアドレスを指定しているので、以下の分散になる。
 ロードバランサで「/32」と指定すれば、セグメントに関係なくホストごとに転送するサーバが固定されます。






 Cookie persistenceでは、どのようにどのタイミングでCookieが組み込まれるのかに焦点を当て見ていきます。

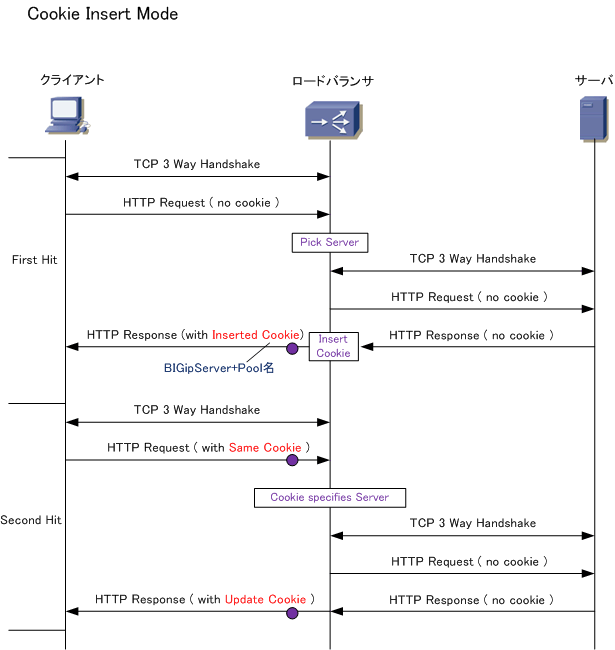

 下図では、Cookie Insert Modeの通信フローを解説しています。クライアントからの最初のコネクションでは
 Cookieを保持していないので、ロードバランサはロードバランシングの設定に従いクライアントの通信先となる
 サーバを選択(Pick Server)して転送します。次にサーバからのHTTP Responseを受信したロードバランサは、
 Cookieを挿入してクライアントへHTTP Responseを転送。次に、クライアントからの次のHTTP Requestには
 先ほどのCookieが挿入されているので、サーバはその Cookie を見て常に同じサーバに転送できるようになる。





 実際にCookie InsertによりBIG-IPから
 セットされたCookie情報は以下の通り。



 Google ChromeブラウザのCookie情報
 から確認できました。このBIG-IPに設定
 されているプール名は「 POOL-HTTP 」
 であることも分かります。

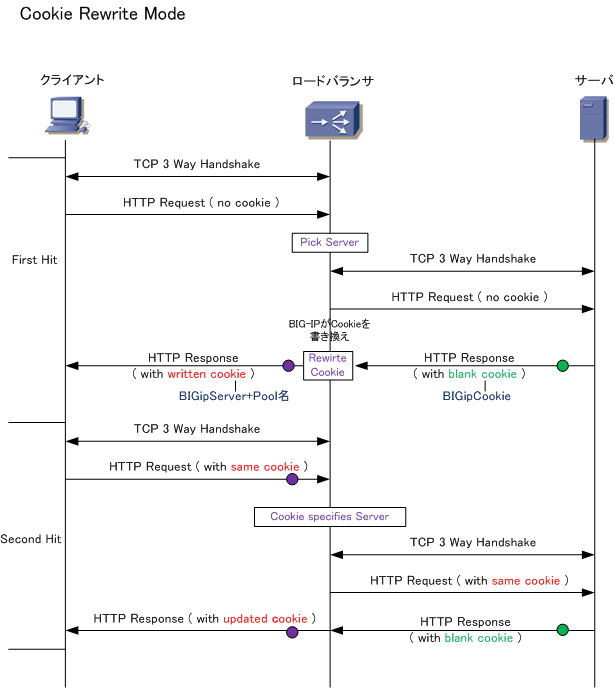

 下図はCookie Rewrite Modeの通信フローを詳細に解説します。クライアントからの最初のコネクションでは
 Cookieを保持していないので、ロードバランサはロードバランシングの設定に従い、クライアントの通信先と
 なるサーバを選択(Pick Server)して転送。次に、サーバ側で発行したCookieを挿入します。そのCookieが
 挿入されたパケットを受信したロードバランサは、そのCookieをRewriteしクライアントへ転送します。次に
 クライアントからの次のHTTP Requestには先のCookieが挿入されているので、その Cookie を見て常に同じ
 サーバに転送します。




 ※ Cookie Rewriteでは「BIGipCookie」という名のCookieをインターセプトして「BIGipServer+Pool名」に書き換え。
