GSLB - Global Server Load Balancing



 ◆ GSLBとは

 GSLB(グローバルサーバロードバラシング)は、複数のサイト間でサーバロードバランスを行う機能です。
 例えば、東京DCと大阪DCにサーバを配置して、正常時には東京DCに配置されたサーバにトラフィックを
 転送して、東京DCの障害発生時に大阪DCのサーバにトラフィックを転送するようなことが可能となるので
 ディザスタリカバリ対策ともなります。また、DNSの動きと連動させてユーザのリクエストをトラフィック
 の少ないサーバへ転送することも可能です。GSLBの専用装置にはF5のGTM、CitrixのMPXなどがあります。




 ◆ GSLBの動作

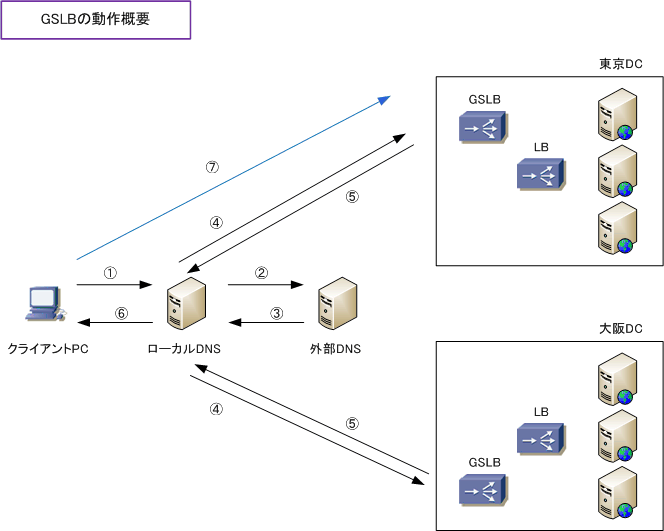

 広域負荷分散装置であるGSLBの動作は以下のようなフローとなります。






ローカルDNSが東京DCと大阪DCのGSLBのAレコードを保持している場合、ローカルDNSから外部DNSへの問い合わせ動作は省略。

項番 説明
@  クライアントPCからの www.example.com へのDNSリクエストをローカルDNSへ送信。
A  ローカルDNSから外部DNSにAレコードの保持先を問い合わせる。
B  東京DCと大阪DCのGSLBがAレコードを保持していることを返信する。※
C

 東京DCまたは大阪DCのGSLBにAレコードを問い合わせる。

D

 GSLBの設定に応じた適切なサイト(例えば東京DC)のAレコードを返信する。

E

 ローカルDNSからクライアントPCに、DNSリクエストの回答を送信する。

F  クライアントPCは、東京DCにあるLBへのセッションを開始する。


 ◆ DR対策のためのGSLB装置の導入

 多重障害に対応できる最も効果的な機器はGSLB装置です。GSLB装置の導入で以下のメリットが生まれます。

 @ サーバを地理的に分散して、負荷分散させることが可能
 A データセンター単位でのフェールオーバーと事業継続性を提供
 B リクエストに応答するサイトまでの距離や優先順位に応じて最適なトラフィック転送を実現



ロードバランサ 仕組み
