MPLS-VPN - PE-CE Static Route 2



 以下の解説は、MPLS-VPN コンフィグ設定 その1(PE-CE間でスタティックルートを使用)の続きです。

 ◆ MPLS-VPN:PE ⇔ CE間でスタティックルートを使用:PE1ルータのコンフィグ設定

 MPLS-VPN検証で使用する物理ルータは7台ですが、MPLS-VPNを理解している人はPEルータについては

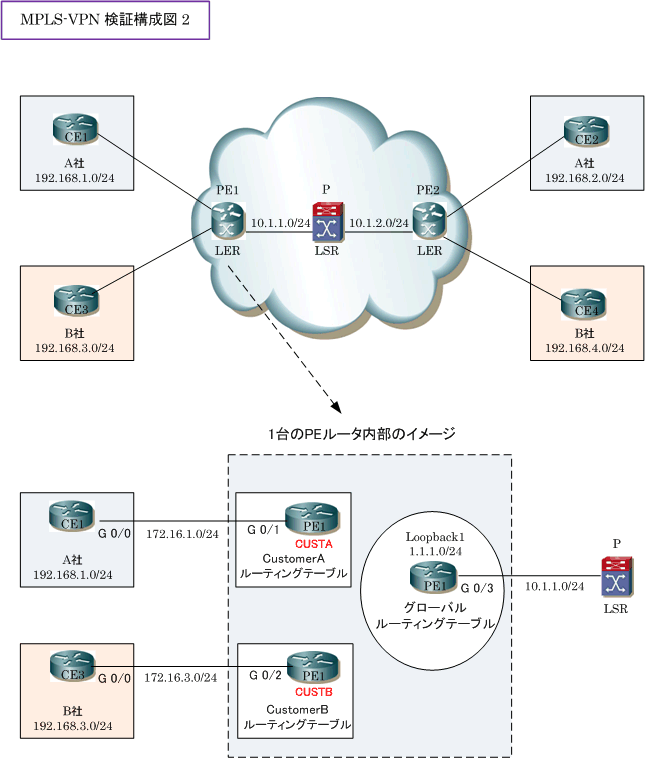

 下図の構成では、
1台の物理ルータを3台の論理ルータとして認識しているはずです。3台の論理ルータの
 「3」という数は、接続するCEルータの数だけ増えていきます。

 下図の通り、PE1ルータでは「CE1と接続する設定」と「CE3と接続する設定」と「Pと接続する設定」の
 3種類のコンフィグ設定が必要となります。





 ※ PE1のloopbackアドレス(1.1.1.1)は PE2のloopbackアドレス(2.2.2.2)とMP-BGPピアを確立。


 ◆ MPLS-VPN:PE1ルータの設定(CustomerA用のVRFとルーティングの設定)

 ip vrf CUSTA
  rd 1:100
  route-target import 10:100
  route-target export 10:100

 interface GigabitEthernet0/1
  ip vrf forwarding CUSTA
  ip address 172.16.1.254 255.255.255.0

 ip route vrf CUSTA 192.168.1.0 255.255.255.0 172.16.1.1

 ◆ MPLS-VPN:PE1ルータの設定(CustomerB用のVRFとルーティングの設定)

 ip vrf CUSTB
  rd 2:200
  route-target import 20:200
  route-target export 20:200

 interface GigabitEthernet0/2
  ip vrf forwarding CUSTB
  ip address 172.16.3.254 255.255.255.0

 ip route vrf CUSTB 192.168.3.0 255.255.255.0 172.16.3.1

 ◆ MPLS-VPN:PE1ルータの設定(グローバルルーティング用のIGP、LDP、MP-BGPの設定)

 ip cef

 interface loopback1
  ip address 1.1.1.1 255.255.255.0
  ip ospf network point-to-point

 interface GigabitEthernet0/3
  ip address 10.1.1.1 255.255.255.0
  mpls ip


 router bgp 65000
  no bgp default ipv4-unicast
  neighbor 2.2.2.2 remote-as 65000
  neighbor 2.2.2.2 update-source Loopback1

 address-family vpnv4
  neighbor 2.2.2.2 activate
  neighbor 2.2.2.2 send-community both

 address-family ipv4 vrf CUSTA
  redistribute static

 address-family ipv4 vrf CUSTB
  redistribute static


 router ospf 1
  network 1.1.1.1 0.0.0.0 area 0
  network 10.1.1.1 0.0.0.0 area 0

 mpls ldp router-id Loopback1


 以上のCiscoコンフィグ設定が、PE1ルータの1台に対するMPLS-VPN関連の設定です。


 ◆ MPLS-VPN:PE ⇔ CE間でスタティックルートを使用:Pルータのコンフィグ設定

 Pルータでは、ラベルスイッチングが行われるように適切に「IGPとLDP」の設定をすれば良いだけです。
 ラベルスイッチングを行いたいインターフェースで「
mpls ip」を設定して、「mpls ldp router-id」で
 インターフェースを指定するだけです。Pルータの設定は、CEルータのようにとてもシンプルな設定です。

 Pルータの設定例は以下の通りです。PE1ルータと接続しているインターフェースは「 Gi0/1 」として、
 PE2ルータと接続しているインターフェースは「 Gi0/2 」とします。

 ◆ MPLS-VPN:Pルータの設定

 ip cef

 interface loopback1
  ip address 3.3.3.3 255.255.255.0
  ip ospf network point-to-point

 interface GigabitEthernet0/1
  ip address 10.1.1.254 255.255.255.0
  mpls ip

 interface GigabitEthernet0/2
  ip address 10.1.2.254 255.255.255.0
  mpls ip

 router ospf 1
  network 3.3.3.3 0.0.0.0 area 0
  network 10.1.1.254 0.0.0.0 area 0
  network 10.1.2.254 0.0.0.0 area 0

 mpls ldp router-id Loopback1




 ◆ MPLS-VPN:PE ⇔ CE間でスタティックルートを使用:PE2ルータのコンフィグ設定

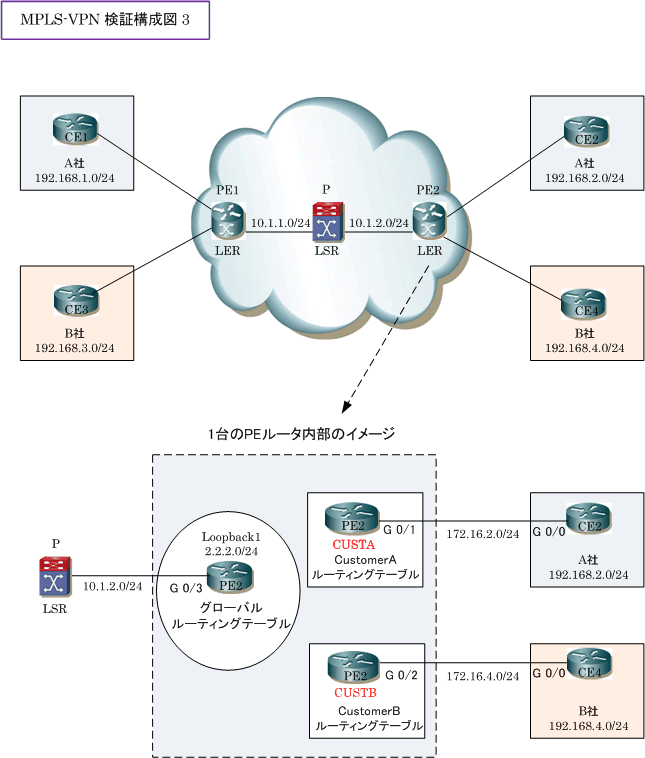

 最後にPE2ルータの設定をします。PE1ルータ同様にコンフィグ設定は論理ルータごとに考えていきます。





 ◆ MPLS-VPN:PE2ルータの設定(CustomerA用のVRFとルーティングの設定)

 ip vrf CUSTA
  rd 1:100
  route-target import 10:100
  route-target export 10:100

 interface GigabitEthernet0/1
  ip vrf forwarding CUSTA
  ip address 172.16.2.254 255.255.255.0

 ip route vrf CUSTA 192.168.2.0 255.255.255.0 172.16.2.1

 ◆ MPLS-VPN:PE2ルータの設定(CustomerB用のVRFとルーティングの設定)

 ip vrf CUSTB
  rd 2:200
  route-target import 20:200
  route-target export 20:200

 interface GigabitEthernet0/2
  ip vrf forwarding CUSTB
  ip address 172.16.4.254 255.255.255.0

 ip route vrf CUSTB 192.168.4.0 255.255.255.0 172.16.4.1

 ◆ MPLS-VPN:PE2ルータの設定(グローバルルーティング用のIGP、LDP、MP-BGPの設定)

 ip cef

 interface loopback1
  ip address 2.2.2.2 255.255.255.0
  ip ospf network point-to-point

 interface GigabitEthernet0/3
  ip address 10.1.2.1 255.255.255.0
  mpls ip


 router bgp 65000
  no bgp default ipv4-unicast
  neighbor 1.1.1.1 remote-as 65000
  neighbor 1.1.1.1 update-source Loopback1

 address-family vpnv4
  neighbor 1.1.1.1 activate
  neighbor 1.1.1.1 send-community both

 address-family ipv4 vrf CUSTA
  redistribute static

 address-family ipv4 vrf CUSTB
  redistribute static


 router ospf 1
  network 2.2.2.2 0.0.0.0 area 0
  network 10.1.2.1 0.0.0.0 area 0

 mpls ldp router-id Loopback1



 ◆ MPLS-VPN:PEルータのステータス確認コマンド

 MPLS-VPNではPEルータでのステータス、ルーティング確認が重要となってきます。今回はPE1ルータの
 ステータス確認コマンドを紹介しますが、同様の考え方で、PE2ルータのルーティングも確認しましょう。

 ◆ PE1#
show ip route vrf CUSTA
 ⇒ MP-BGPにより「192.168.2.0/24」のBGPルートを受信していることを確認。

 ◆ PE1#
show ip route vrf CUSTB
 ⇒ MP-BGPにより「192.168.4.0/24」のBGPルートを受信していることを確認。

 ◆ PE1#
show ip cef vrf CUSTA 192.168.2.0
 ⇒ ラベルが2つ付いていることを確認。

 ◆ PE1#
show ip cef vrf CUSTB 192.168.4.0
 ⇒ ラベルが2つ付いていることを確認。


 ◆ PE1#
show ip bgp vpnv4 all
 ⇒ MP-BGPで通知された「Next Hop」は、MP-BGPピアのアドレスであることを確認。

 ◆ PE1#
show ip bgp vpnv4 all 192.168.2.0
 ⇒ Extended Communityに「RT:10:100」が付加されていることを確認。
 ⇒ リモートのラベル(out)が付加されていることを確認。

 ◆ PE1#
show ip route
 ⇒ 常にMPLS-VPN網内のルーティング情報だけがルーティングテーブルに存在することを確認。
