PIM-DM - PIM Neighbor



 ◆ PIM-DMの仕組み - PIMネイバーの検出

 PIMには、PIMv1とPIMv2がありますが、一般的に使用されているPIMv2の動作について解説していきます。

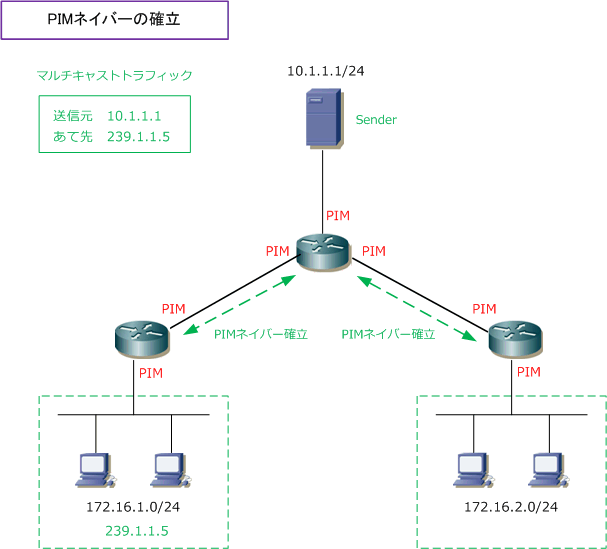

 CiscoルータでPIM-DMを有効化した場合、先ずPIMネイバーを検出して、PIMネイバーを確立していきます。


 ルータのインターフェースでPIM-DMを有効化すると、そのインターフェースからは
PIM Helloメッセージ
 送信されるようになります。PIM Helloメッセージは、宛先IPアドレスが
224.0.0.13(ALL-PIM-Routers)で
 あり、同一セグメント上のすべてのPIMルータに
30秒ごとに送信されます。

 LANなどのマルチアクセスネットワークでは、PIM DRが選出されます。選出基準は以下のとおりです。なお、
 PIM-DMで動作させる場合、PIM DRに意味がありません。このPIM DRは、PIM-SMにおいて意味をなします。

 選出基準1:PIMのDRプライオリティ値が最も大きいルータ
 選出基準2:IPアドレスが最も大きいルータ

 PIMを有効化するインターフェースは、ルータ間だけでなく、SenderやRecevierが接続されているI/Fを含め

マルチキャストパケットの通り道となる全てのインターフェースで有効化させる必要があります。
