PIM-DM (S,G)



 ◆ PIM-DM -(S,G)と(*,G)エントリ

 Ciscoルータではディストリビューションツリーは、show ip mrouteコマンドにより確認できます。その
 ディストリビューションツリーのエントリには以下の2種類があります。エントリ(*, G)が共有ツリーを
 表すことから、送信元ツリーを使用するPIM-DMでは使用されないように思えますが、PIM-DMにおいては、
 エントリ(*, G)は共有ツリーを表すのではなくて、
(S,G)エントリのテンプレートとして使用されます。

エントリ 説明
( *,G )  「*」は any であり「G」はマルチキャストグループ。PIM-DMでは(S,G)のテンプレートとして使用。
( S,G )  「S」はSenderのIPアドレスであり「G」はマルチキャストグループ。PIM-DMの送信元ツリーとして使用。




 ◆ PIM-DMのディストリビューションツリーで作成された(S,G)エントリの内容

 @ PIM-DMでは(S,G)エントリは、
マルチキャストパケットを受信した時に作成されます。
 ※ (S,G)エントリ作成時に、該当する(*,G)エントリがなければ自動的に(*,G)が作成されます。

 A RPF情報
 ・ Incoming Interface:SenderのIPアドレスへの最短経路のインターフェース
 ・ RPF nbr:Incoming Interface の方向のPIMネイバーのIPアドレス

 B OIL情報:Outgoing Interface には、
RPF I/Fを除いた以下に該当する全てのI/Fが追加されます。
   I/Fの初期状態は「Forward」ですが、Pruneメッセージを受信すると「Prune」状態になります。
 ・ PIMネイバーとなるインターフェース
 ・ Receiverが存在するインターフェース
 ・ ip igmp join-group や ip igmp static-group が設定されているインターフェース


 この(S,G)エントリのOILのインターフェースのステータスには「
Forward」と「Prune」があります。
 PIM-DMのインターフェースの初期状態は「Forward」です。Fowardのインターフェースからは、PIM-DM
 における3分毎のマルチキャストパケットのフラッディングが行われて、PIMネイバーからPruneメッセージ
 を受信したインターフェースを「Prune」状態にして、そのインターフェースからマルチキャストパケット
 の転送は行いません。ただし3分後には「Forward」になり、フラッディングを行いPIMネイバーからPrune
 メッセージを再度受信すれば「Prune」、Pruneを受信しなければ「Forward」となり、状態遷移させます。



 ◆ PIM-DM - ディストリビューションツリーのステータス

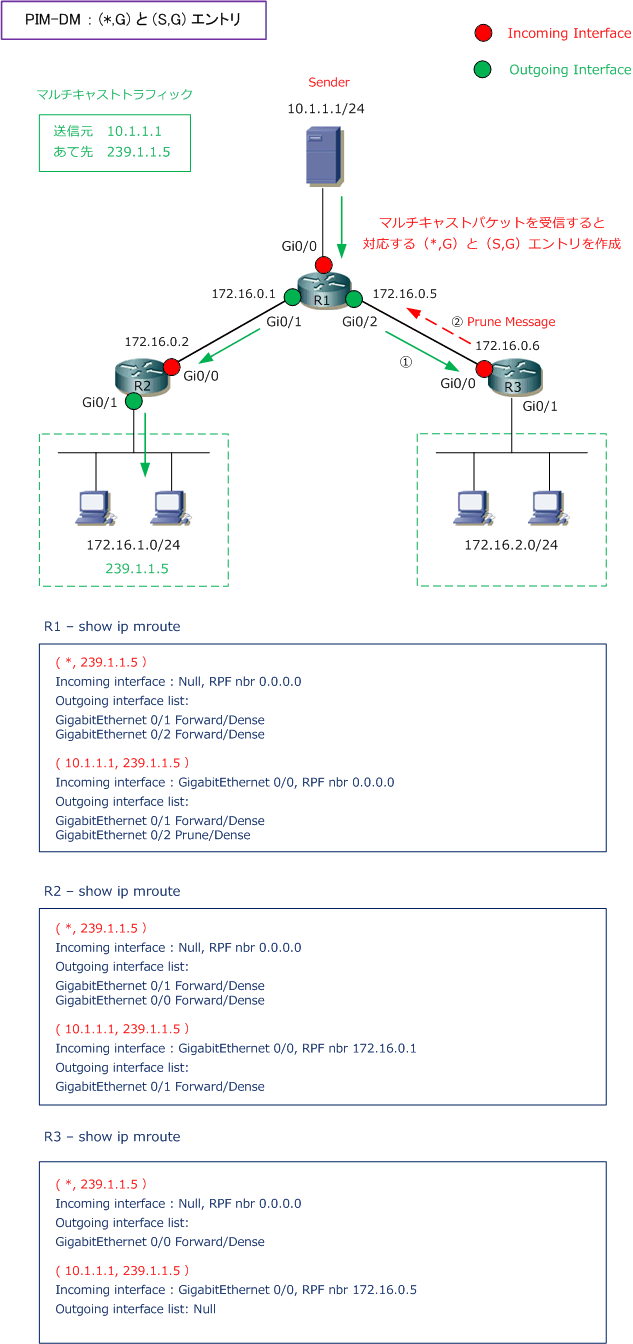

 Sender(10.1.1.1)からReceiver(239.1.1.5)へマルチキャストパケットを転送する下図において
 PIM-DMでは(*,G)エントリと(S,G)エントリがどのようなステータスになるのかを見てみましょう。

 なお、下図のディストリビューションツリー(マルチキャストルーティングテーブル)では分かりやすく
 するために、フラグの情報や秒数の情報などを省略しています。






 R3のLAN側ネットワーク(172.16.2.0/24)には、PIMネイバーはいません。そして、Receiverが存在せず
 ip igmp join-group または ip igmp static-groupが設定されていないとします。その場合、上図の表示結果
 の通りOutgoing Interfaceは「
Null 」となります。その結果、R3からR1へPruneメッセージを送信します。
 R3からPruneメッセージを受信したR1はその後180秒間、R3へマルチキャストを転送しないようになります。


 なお、マルチキャストテーブルを分かりやすくするために、上図では以下の2つのマルチキャストアドレスでは省略しています。

マルチキャストアドレス 説明
239.255.255.250  Windows PCが、UPnP(ユニバーサルプラグアンドプレイ)で使用するマルチキャストアドレス
224.0.1.40  PIM-SMのAuto RPで使用するマルチキャストアドレス( Cisco機器は 224.0.1.40 の Receiver )
