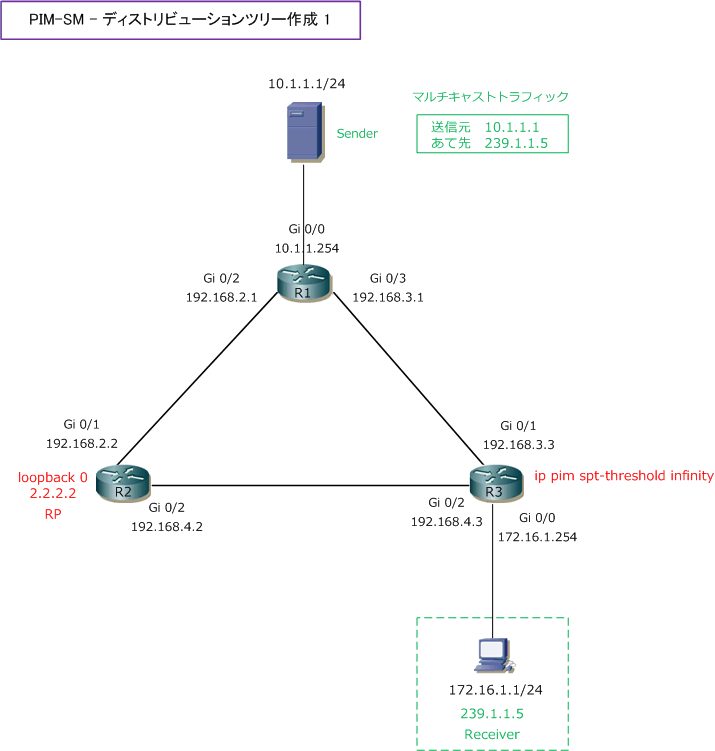

 ◆ PIM-SM - ディストリビューションツリー作成の流れ

 PIM-SMにおいて、ディストリビューションツリーがどのように作成されていくのかを見ていきます。
 ディストリビューションツリー(show ip mroute)の表示は、R3でスイッチオーバー機能を無効に
 した状態(ip pim spt-threshold infinity)を前提としています。その他の前提は、以下の通りです。

 ・ R1、R2、R3は「R2が239.1.1.5のマルチキャストグループのRP」であることを認識しています。
 ・ show ip mrouteで表示される「239.255.255.250」と「224.0.1.40」のアドレスは省略します。

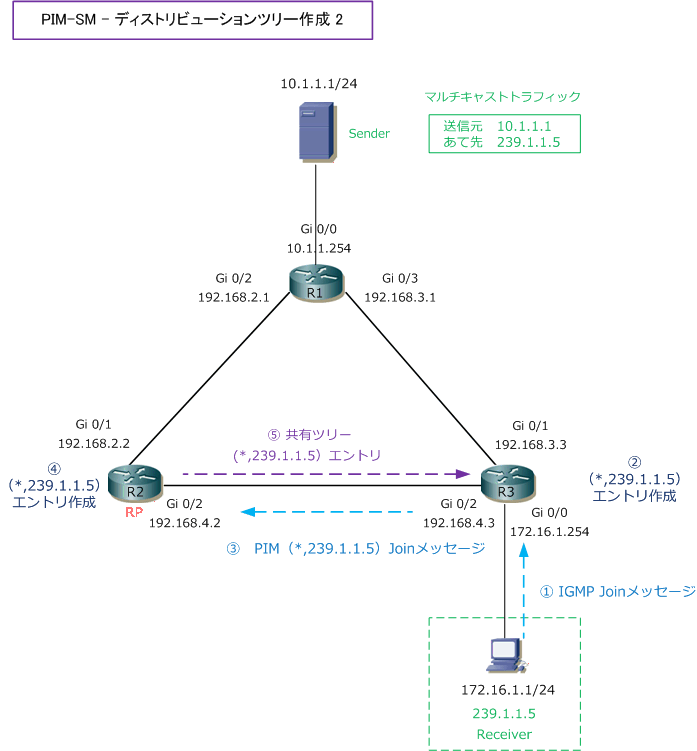

 ◆ PIM-SM - ディストリビューションツリー作成の流れ(共有ツリーの作成)

 @ Receiverから、
IGMP Joinメッセージ(IGMPメンバーシップレポート)をルータへ送信します。

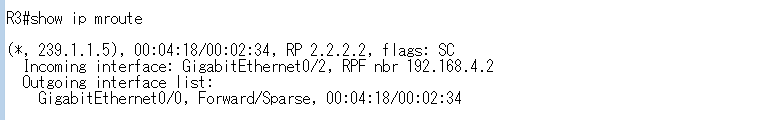

 A R3のマルチキャストルーティングテーブルには
( *, 239.1.1.5 )のエントリが作成されます。
 ※ 現時点では、Senderからマルチキャストのデータ送信は行っていません。




 B R3はRPまでの共有ツリーを作成するために、R3のマルチキャストルーティングテーブルのRPF nbrで
   指定されているIPアドレス(R2のIPアドレス)へ、
PIM(*,239.1.1.5)Joinメッセージを送信します。

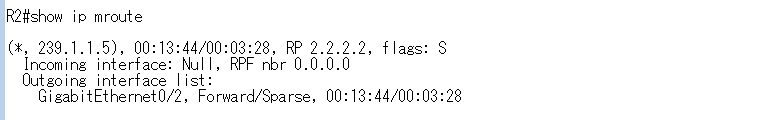

 C PIM(*,239.1.1.5)Joinメッセージを受信したR2(RP)は(*,239.1.1.5)エントリを作成します。




 D これで(*,239.1.1.5)の共有ツリーは完成です(現時点でR1は239.1.1.5に関しては学習していません)
