Twice NAT



 ◆ 双方向NAT(Twice NAT)とは

 双方向NATとは、1台のNATデバイスで「内部の送信元アドレス変換」と「外部の送信元アドレス変換」を
 同時に行うNATのことです。双方向にアドレスが変換されることから、内部ホストも外部ホストの双方とも

お互いのIPアドレスを知ることなく通信することが可能です。

 双方向NATを実現するためには、Cisco機器(NATデバイス)に2つのコマンドを設定する必要があります。
 ・
ip nat inside source static
 ・
ip nat outside source static

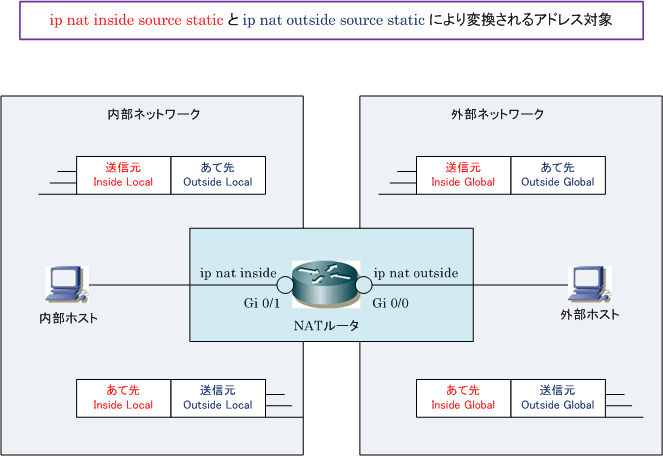

 下図では、ip nat inside source static により変換される対象のアドレスを赤文字にして、ip nat outside
 source static により変換される対象のアドレスを青文字にしています。先ず、下図を理解することが大切。





 ◆ 双方向NAT(Twice NAT)- コンフィグ設定例

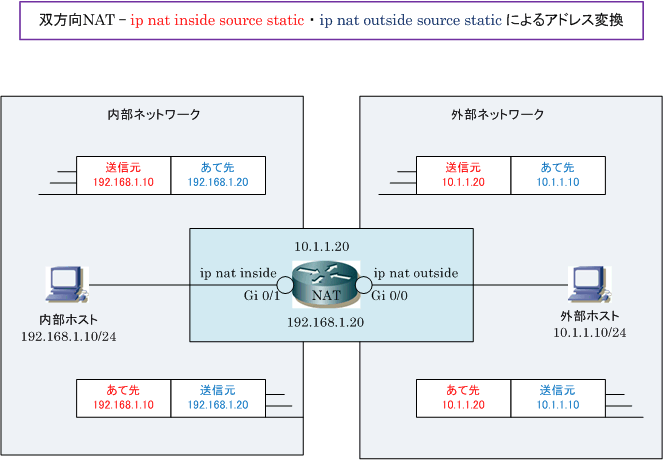

 下図は、内部ホストを「192.168.1.0/24」のネットワーク、外部ホストを「10.1.1.0/24」のネットワーク
 に配置しています。双方向NATにより、内部ホストが通信する外部ホストを「内部ホスト」のように見せて
 外部ホストが通信する内部ホストを「外部ホスト」のように見せて通信させてます。つまり、内部ホストは
 通信相手を「192.168.1.20」と認識して、一方、外部ホストは通信相手を「10.1.1.20」と認識しています。




 ※ show ip arp で「192.168.1.20」と「10.1.1.20」がNATルータが保持しているIPアドレスと分かります。


 Cisco(config) # ip nat inside source static 192.168.1.10 10.1.1.20
 Cisco(config) # ip nat outside source static 10.1.1.10 192.168.1.20

 Cisco(config) # interface GigabitEthernet0/1
 Cisco(config-if) # ip address 192.168.1.254 255.255.255.0
 Cisco(config-if) # ip nat inside

 Cisco(config) # interface GigabitEthernet0/0
 Cisco(config-if) # ip address 10.1.1.254 255.255.255.0
 Cisco(config-if) # ip nat outside

 Cisco(config) # ip route 192.168.1.20 255.255.255.255 GigabitEthernet0/0


 最終行のスタティックルートの必要性については、ip nat outside source static の解説をご参照下さい。
 Static Routeの代わりに「ip nat outside source static 10.1.1.10 192.168.1.20
add-route」でもOK。


 上記の双方向NATをコンフィグ設定すると、以下のNATテーブルが静的に設定されます。この状態により
 内部ホスト、外部ホストともに、当然ながらデフォルトゲートウェイの設定をしなくても、NATルータを
 越えて通信することができます。これがお互いの実IPアドレスを知らなくても通信可能な双方向NATです。

show ip nat translation 表示結果
Inside global Inside local Outside local Outside global
10.1.1.20 192.168.1.10 --- ---
--- --- 192.168.1.20 10.1.1.10
