◆ Cisco Nexus 7000シリーズ

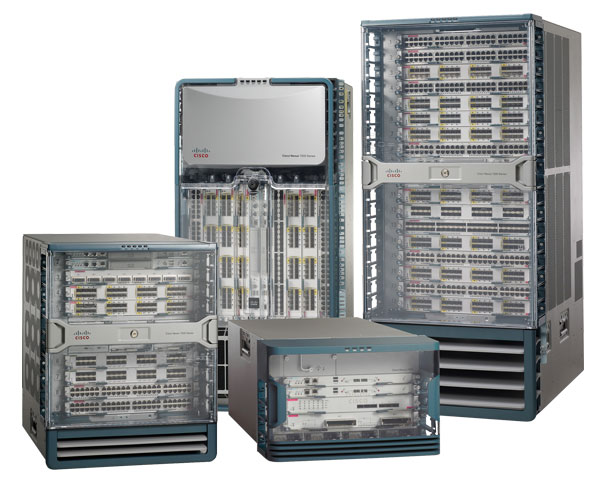

Cisco Nexus 7000シリーズでは4スロット/9スロット/10スロット/18スロットの4種類のモデルがあります。
高い信頼性と可用性を実現するために、スーパバイザモジュールとインターフェースモジュールは、すべて
前面に配置し、冗長電源/ファントレイは背面に配置しており、メンテナンス時に電源ケーブルが抜けること
がないように配慮しています。なお、Nexus7000シリーズは将来40Gbps/100GbpsのI/Fをサポートします。
※ Nexus7010シリーズは多くのラック内に収まらないサイズであることから、Nexus 7010 よりも 7009 の選定を推奨します。
| 項目 |
Nexus 7009 |
Nexus 7010 |
Nexus 7018 |
| 製品の互換性 |
Nexus 7000シリーズの
全モジュールをサポート |
Nexus 7000シリーズの
全モジュールをサポート |
Nexus 7000シリーズの
全モジュールをサポート |
| ソフトウェアの互換性 |
NX-OS 5.2 以降 |
NX-OS 4.0 以降 |
NX-OS 4.1 以降 |
| オプション |
ロック可能な前面ドア |
エアー フィルタ
ロック可能な前面ドア |
ロック可能な前面ドア |
| 平均故障間隔（MTBF） |
318,572 時間 |
264,652 時間 |
206,038 時間 |
| 信頼性 |
冗長コンポーネントのOIR
SUP/Fabric電源/FAN |
冗長コンポーネントのOIR
SUP/Fabric電源/FAN |
冗長コンポーネントのOIR
SUP/Fabric電源/FAN |
| ラックユニット |
14RU |
21RU |
25RU |
| 6000W AC電源 |
最大7500W |
最大12000W |
最大180000W |
| インターフェース 1G/10G |
最大336/336ポート |
最大384/384ポート |
最大768/768ポート |
| パフォーマンス |
システム全体のファブリック容量 |
8.8Tbps |
9.9Tbps |
18.7Tbps |
| スロットごとのファブリック容量 |
550Gbps |
550Gbps |
550Gbps |
| スロット |
スーパバイザー |
Slot1/Slot2 |
Slot5/Slot6 |
Slot9/Slot10 |
| I/Oモジュール |
Slot3〜9 |
Slot1〜4、7〜10 |
Slot1〜8、11〜18 |
| ファブリックモジュール |
前面の5スロット |
背面の5スロット |
背面の5スロット |
| メモリ |
DRAM |
8GB |
8GB |
8GB |
| NVRAM |
2MB |
2MB |
2MB |
| FLASH |
2GB |
2GB |
2GB |
OIR （Online Insertion and Removal） ： ホットスワップとも呼ばれている。OIRがサポートされていれば、システムの電源を
中断したり、他のソフトウェアやインターフェースをシャットダウンさせることなく、モジュールの追加、交換、取り外しを行える。
※ シャーシ、電源、電源ケーブル、Flashカード、エアーフィルター、フロントドア、ソフトウェア以外は以下のStepで選定する。
Step 1 ： Nexus 7000シリーズ - スーパバイザモジュールの選定
スーパバイザーモジュールは、Nexus 7000シリーズにおいてコントロールプレーンとして動作する最重要な
モジュールです。L2/3サービス、冗長性機能、構成管理、ステータス監視、電源、環境管理などを制御します。
| Hardware Feature |
N7K-SUP1 |
N7K-SUP2 |
N7K-SUP2E |
| Chassis Supported |
All |
All |
All |
| Number of cores |
Dual core |
Quad core |
2 quad cores |
| Speed |
1.66 GHz |
2.13 GHz |
2.13 GHz |
| Memory |
DRAM: Up to 8 GB,
Flash Memory: 2 GB
NVRAM: 2 MB batterybackup |
DRAM: Up to 12 GB
FlashMemory: 2 GB
NVRAM: 16 MB battery backup |
DRAM: Up to 32 GB
Flash Memory: 2 GB
NVRAM: 16 MB battery backup |
| Flash memory |
Compact flash memory |
USB flash memory |
USB flash memory |
| Software Feature |
N7K-SUP1 |
N7K-SUP2 |
N7K-SUP2E |
| NX-OS |
4.0 |
6.1 |
6.1 |
| FEX |
32 |
32 |
48 |
| VDC |
4 |
4 + 1（Admin VDC) |
8 + 1（Admin VDC） |
Step 2 ： I/Oモジュールの選定
https://www.cisco.com/web/JP/product/hs/switches/nexus7000/ds_list.html
Step 3 ： Nexus 7000シリーズ - ファブリックモジュールの選定

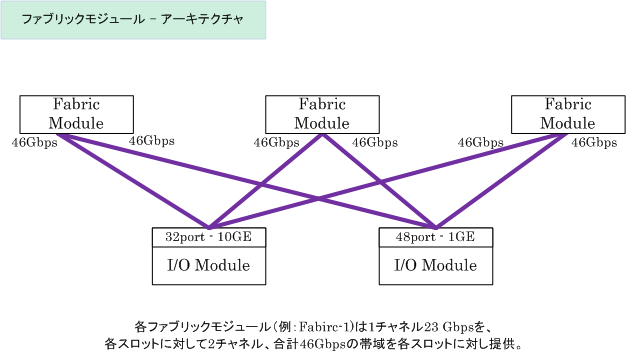

ファブリック（バックプレーン）モジュールの選定により、各スロットのI/Oモジュールのファブリック容量
が決定します。従い、Step2で選定したモジュールや拡張性を考慮し、ファブリックモジュールを選定します。
各I/Oモジュールとスーパバイザーモジュールへのパラレルファイブリックチャネルを持ちます。
| Nexusシリーズ |
Fabric-1 Module |
Fabric-2 Module |
| Nexus 7009 |
- |
N7K-C7009-FAB-2 ( NX-OS 5.2 later） |
| Nexus 7010 |
N7K-C7010-FAB-1 ( NX-OS 4.0 later） |
N7K-C7010-FAB-2 ( NX-OS 6.0 later） |
| Nexus 7018 |
N7K-C7018-FAB-1 ( NX-OS 4.0 later） |
N7K-C7018-FAB-2 ( NX-OS 6.0 later） |
| パフォーマンス（1スロットあたり） |
46Gbps |
110Gbps |
| パフォーマンス（最大の5枚搭載） |
230Gbps |
550Gpbps |
Step 4 ： NX-OSのライセンス選定
デフォルトでベースライセンスが付属しています。追加コストとして以下のライセンスを追加できます。
| NX-OSライセンス |
説明 |
| ベースライセンス |
包括的な機能セットがベースライセンスとしてハードウェアに付属。追加コストなしで利用可。 |
| エンタープライズライセンス |
エンタープライズ ライセンスには、企業で導入する場合に適用される機能が追加されている。 |
アドバンストLAN
エンタープライズライセンス |
アドバンストLANエンタープライズ ライセンスでは、VDCやCiscoTrustSecセキュリティ
などの次世代機能が利用できる。 |
スケーラブルフィーチャ
ライセンス |
ラインカード上のXL機能が使用可能になる。このライセンスはシャーシごとに適用される。 |
トランスポートサービス
ライセンス |
OTV機能が使用可能になる。NX-OS6.0ではこのライセンスでLISPを使用可能になる。 |
エンハンストレイヤ2
ライセンス |
FabricPath 機能が使用可能になる。NX-OS6.0ではこのライセンスでPongが使用可能になる。 |
| MPLSライセンス |
MPLS転送、QoS、L3VPN、6PE/VPE、OAM など、すべての MPLS 機能が使用可能になる。 |
| FCoEライセンス |
Nexus7000シリーズスイッチ上のFCoE機能が使用可能になる。I/Oモジュールごとに必要。 |
| ストレージライセンス |
VSAN ルーティングおよびアクセス コントロールが使用可能になる。 |
Nexus 7004は、Nexus 7009/7010/7018の後にリリースされた最新のNexus7000シリーズの機種です。
以下の簡易比較表通り、SUP用に2スロット使用I/O用の2スロットを使用し、他の機種との大きな違いは
ファブリックモジュールが必要としない点です。また、今までのNexus7000シリーズと比較すると7RUと
非常にコンパクトであることが特徴です。

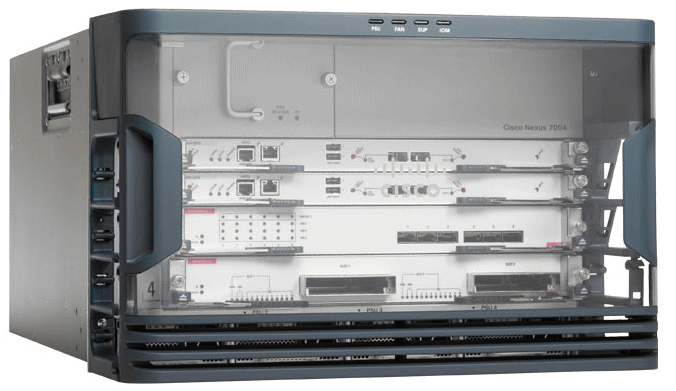

◆ Cisco Nexus 7004
| 項目 |
Nexus 7004 |
Nexus 7009 |
Nexus 7010 |
Nexus 7018 |
| スロット |
2 I/O + 2 SUP |
7 I/O + 2 SUP |
8 I/O + 2 SUP |
16 I/O + 2 SUP |
| ラックユニット |
7RU |
14RU |
21RU |
25RU |
| スロットごとのファブリック容量 |
440Gbps |
550Gbps |
550Gbps |
550Gbps |
| インターフェース 1G/10G |
最大96ポート |
最大336ポート |
最大384ポート |
最大768ポート |
|
