OSPF - Packet Format



 ◆ OSPF - パケットフォーマット

 OSPFのパケットはIP上のプロトコル番号
89 を使用し、IPパケットで直接カプセル化されて送信されます。
 トランスポート層プロトコルにTCP/UDPを使用しませんが確認応答(Ack)により信頼性を確保しています。




OSPFヘッダ 説明
バージョン  使用しているOSPFのバージョン。IPv4なら 2、IPv6なら 3 の値。
タイプ  OSPFの5つのパケットタイプ15。Helloパケットの場合は 1 の値。
パケット長  ヘッダを含めたOSPFパケットの長さ。
ルータ ID  ルータを一意に識別する32ビット値。デフォルトでは有効なI/Fで最大のIPが選択される。
エリア ID  Helloパケットが送出されるインターフェースが所属しているエリアの32ビット値。
チェックサム  エラーチェックのためのチェックサム計算に使用。
認証タイプ  認証なしなら 0 、平文認証するなら 1 、MD5認証するなら 2 の値となる。
認証  AuType 1 または 2 の場合はパスワード情報が含まれる。2 ならKey IDも含まれる。


 ◆ OSPF - 5種類のパケット

 OSPFでは以下の5種類のパケットを隣接ルータとやり取りして、動的にネイバー関係を確立した上で、
 ネイバーテーブル、LSDB、ルーティングテーブルを最新に保つことができます。

タイプ パケット名 各パケットの説明
1 Hello

 Helloパケットは、ネイバーを検出するためのパケット。ネイバーを検出してネイバー関係を確立した後の
 キープアライブ(ネイバー維持)としても使用される。マルチキャスト ( 224.0.0.5 ) として送信される。

2 DBD

 DBD(Database Description)パケットは、自身のLSDBに含まれているLSAのリスト一覧。ネイバー
 ルータとこのDBDを交換し合うことにより、自身に不足しているLSAが何なのかを認識することができる。

3 LSR

 LSR(Link State Request)パケットは自身のLSDBに不足しているLSAがあった場合、ネイバールータに
 その特定のLSAを要求するために使用される。

4 LSU  LSU(Link State Update)パケットは、LSRによりネイバーから要求されたLSAを送信するために使用。
5 LSAck  LSAck(Link State Acknowledgement)は、LSUを受信したことを通知するための確認応答として送信。

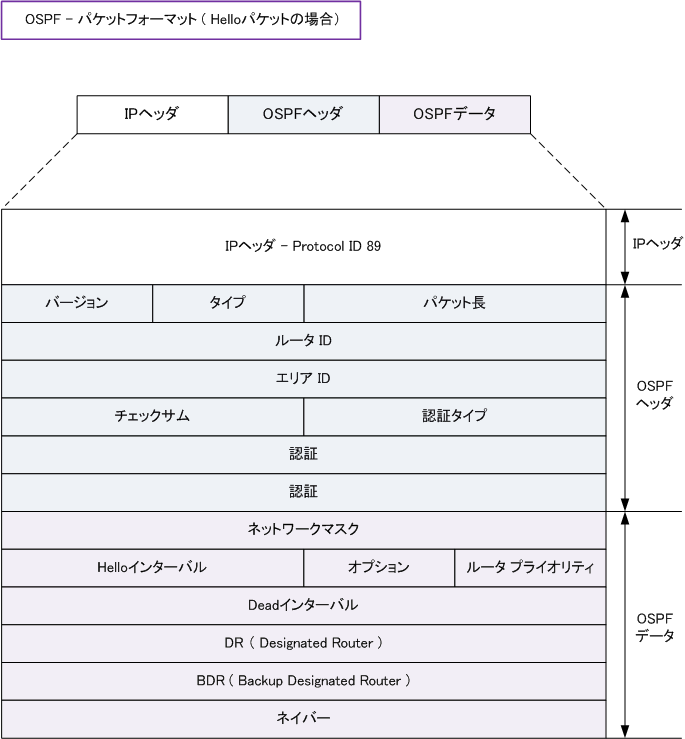

 OSPFのパケットフォーマットの解説で「OSPFデータ」部分は、パケットタイプごとに異なると説明しました。
 それではタイプが1の場合(Helloパケットの場合)のOSPFのパケットフォーマットを詳細に見てみましょう。




OSPFデータ 説明
ネットワークマスク  Helloパケットを送出するインターフェースのネットマスクの情報が含まれる。
Helloインターバル  OSPFルータがHelloパケットを送出する間隔。デフォルトで 10秒 または 40秒 の値。
オプション  8つあるオプションフィールドのうち、スタブエリアを意味するフラグ値を格納。
ルータ プライオリティ  DR/BDRの選択時に使用される 8 ビット値。最高値は255。0 の値はDR/BDRになれない。
Deadインターバル  ネイバールータがダウンしたとみなす間隔。常にHello間隔の4倍となる。
DR  DRのIPアドレス。そのネットワーク上でDRが存在しない場合は 「 0.0.0.0 」 値となる。
BDR  BDRのIPアドレス。ネットワーク上でBDRが存在しない場合は 「 0.0.0.0 」 値となる。
ネイバー  ネイバー関係が確立済みである全てのネイバールータのルータIDの一覧。


 OSPFネイバーを確立するためには以下の 7 項目を
 ネイバールータと完全に一致させる必要があります。

 @ エリアID
 A 認証 ( 認証が有効な場合 )
 B ネットワークマスク
 C Helloインターバル
 D Deadインターバル
 E スタブエリアフラグ ( オプション値 )
 F 隣接するI/FのMTUサイズ

 CCIEを目指すならこの内容は非常に重要な項目。
