OSPF - Broadcast Multi-Access / Point-to-Point / NBMA



 ◆ OSPF - ネットワークタイプ

 OSPFではLayer2の種類によりネットワークタイプを定義しています。ネットワークタイプが異なることで
 OSPFの動作が異なり、OSPFの設定も異なります。ここでは、主要となる3つのネットワークを紹介します。

※ Layer2のシームレスな接続を可能にしているEIGRPでは、OSPFのような「ネットワークタイプ」の設定は不要です。


 @ ブロードキャストマルチアクセス
 イーサネットLANのようにセグメント上に2台以上のルータが接続できるため、DR/BDRの選出が行われます。
 ルータ間はDR/BDRとはアジャセンシー関係 (Full)、DROTHER間ではネイバー関係(2Way)となります。

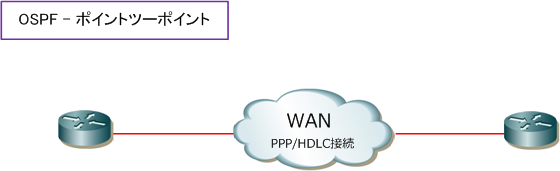

 A ポイントツーポイント
 PPPまたはHDLC接続などのWANリンクで2台のルータだけで接続されるネットワークです。このネットワーク
 では、DR/BDRの選出が行われず、当然ながら2台のルータ間では必ずアジャセンシー関係(Full)になります。






 B NBMA( Non Broadcast Multi Access )
 フレームリレーやATM接続などのWANリンクでセグメント上に2台以上のルータが接続できますが、ブロード
 キャスト機能のないネットワークです。このネットワークではDR/BDRの選出がされますが、OSPFネイバーは
 手動で設定する必要があります。※ 正確に言うとNBMAモードの種類により自動接続されるモードもあります。








 ◆ OSPF - 3種類のトポロジー、5つのNBMAモード

3種類のトポロジー ネイバー検出 DR/BDR の選出 Hello
ブロードキャストマルチアクセス 自動 10
ポイントツーポイント 自動 10
NBMA ( 5つのモードがある ) モードによる モードによる モードによる

5つのNBMAモード ネイバー検出 DR/BDR選出 適切なトポロジー ip ospf network - Hello
NBMA 手動 フルメッシュ non-broadcast  30
ブロードキャスト 自動 フルメッシュ broadcast 10
ポイントツーポイント 自動 スター
( サブInterface使用 )
point-to-point 10
ポイントツーマルチポイント 自動 スター point-to-multipoint 30
ポイントツーマルチポイント
(Non Broadcast )
手動 スター point-to-multipoint
nonbroadcast
30

 ※ 5つのNBMAモードに関する知識は、CCIEを目指すなら必須の習得技術ですが、CCNA目指す人にとっては参考程度でOKです。
