QoS Pre-Classify



 ◆ QoS Pre-Classify(QoS 事前分類)とは

 QoS pre-classifyは、インターフェース上でのトンネリングや暗号化と合わせて、Cisco IOSのQoSサービス
 を実現するための技術です。パケットが、トンネルまたは暗号化ヘッダによりカプセル化されている場合は、
 QoS機能により元のパケットヘッダーを検査したり、正しくパケットを分類することができなくなりますが、

qos pre-classifyコマンドを設定することで、パケットが暗号化されてトンネリングされる前に、パケットの
 分類と適切なQoSサービスを適用することができます。※ 暗号化とQoSのW実装はかなりの負荷となります。

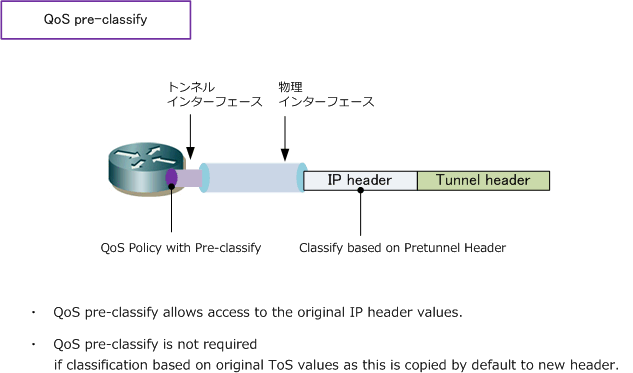

 ◆ QoS Pre-Classifyの動作

 QoS Pre-Classifyはトンネルインターフェース用に設計された機能です。QoS Pre-Classifyを有効化すると、
 アウトプットインターフェース上でのパケットの暗号化前にパケットの分類をします。QoS Pre-Classifyでは
 パケットの分類は
オリジナルの送信元IPアドレス、宛先IPアドレス、ポート番号などに基づくことができます。

 より詳細に解説すると、qos pre-classifyコマンドが設定されたCiscoルータのトンネルインターフェースでは
 Ciscoルータは、
暗号化やトンネリング前にオリジナルIPヘッダのコピーを作成して、その情報にもとづいて
 パケットを分類します。なお、パケット分類をIPプレシデンスやDSCP値に基づき行う場合はqos pre-classify
 の設定は必要ありません。なぜならCiscoルータのデフォルト動作として、ToSバイトの情報などは外部ヘッダ
 にコピーされるからです。


 If the classification policy matches on the ToS byte, it is not necessary to use the qos pre-classify
 command, because the ToS value is copied to the outer IP header
by default.










 ◆ QoS Pre-Classifyの設定

 QoS Pre-Classifyがサポートしている主なトンネルインターフェースには、GRE、L2TP、IPsecなどがあり
 これらのトンネルインターフェース、またはcrypto map上で以下のように1行だけ設定します。

 ◆ GRE トンネルインターフェースにおける設定
 (config)#
interface Tunnel0
 (config-if)#
qos pre-classify


◆ L2TP トンネルインターフェースにおける設定
 (config)#
interface virtual-template1
 (config-if)#
qos pre-classify


◆ IPsec トンネルにおける設定
 (config)#
crypto map name ipsec-isakmp
 (config-crypto-map)#
qos pre-classify

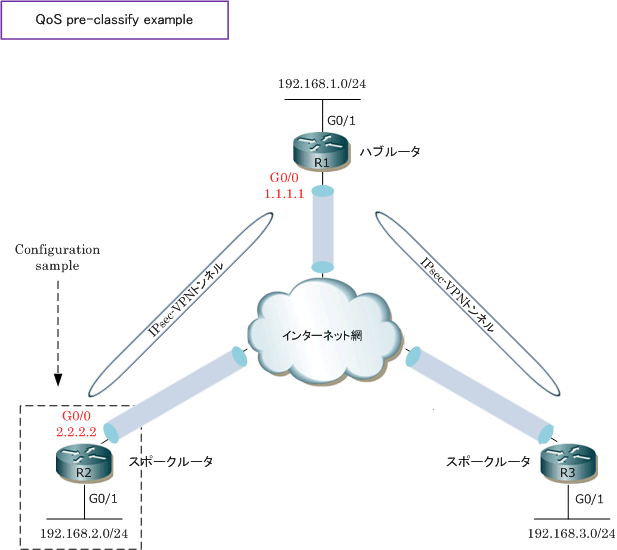

 ◆ QoS Pre-Classifyの設定例

 設定例といっても、qos pre-classifyコマンドの1行を必要な部分に設定しているだけとなります。






 IKE phase1の設定やルーティング設定などは省略しています。コンフィグレーションサンプルでは、
 どの部分にqos pre-classifyコマンドが設定されているのかを確認しましょう。


 Cisco(config) #
access-list 101 permit gre host 2.2.2.2 host 1.1.1.1

 Cisco(config) # class-map match-any C-BRANCH02
 Cisco(config-cmap) # match access-group 101

 Cisco(config) # policy-map P-RULE01

Cisco(config-pmap) # class C-BRANCH02
 Cisco(config-pmap-c) # police 2560000


 Cisco(config)# crypto map M-IPSEC 1 ipsec-isakmp
 Cisco(config-crypto-map)# set peer 1.1.1.1
 Cisco(config-crypto-map)# set transform-set IPSEC
 Cisco(config-crypto-map)# match address 101

Cisco(config-crypto-map)# qos pre-classify


 Cisco(config) # interface Tunnnel0
 Cisco(config-if) # ip address 10.2.2.2 255.255.255.0

Cisco(config-if) # tunnel source GigabitEthernet0/0
 Cisco(config-if) # tunnel destination 1.1.1.1

Cisco(config-if) # crypto map M-IPSEC
 Cisco(config-if) # qos pre-classify

 Cisco(config) # interface GigabitEthernet0/0
 Cisco(config-if) # ip address 2.2.2.2 255.255.255.255

Cisco(config-if) # service-policy output P-RULE01
 Cisco(config-if) # crypto map M-IPSEC
