SDN ( Software Defined Network )



 ◆ SDNとは

 SDN(Software Defined Network)とは、
単一のソフトウェアによりネットワーク機器を集中的に制御
 して、ネットワーク構成や設定などを柔軟に動的に変更することができる「技術の総称」のことです。
 SDNでは管理ツールでの事前に設定するだけで、ネットワーク構成、性能、機能を動的に変更できます。

 従来の物理的なネットワークは、サーバやネットワーク機器の追加やネットワーク構成を変更する際に、
 ケーブルの抜き差しの物理作業やルータ、スイッチ、Firewallなどを1つ1つ変更する必要がありました。

 SDNでは、機器の「データ転送機能制御機能」を分離して、制御機能を
SDNコントローラと呼ばれる
 ソフトウェアにより一か所の集中管理することで、物理的な変更をすることなく、どの機器にどのような
 動作をさせるのか柔軟に設定することができます。






 SDNコントローラによって、目的に応じて複数の仮想的なネットワークを構築することができることから、
 「SDN=ネットワーク仮想化技術」と定義している文献もありますが、ネットワーク仮想化はSDNによらず
 別の技術で実現する手法があるため、ネットワーク仮想化技術はSDNそのものとは区別する必要があります。
 その観点からもSDNはNW仮想化技術というより、文字通り「
ソフトウェア定義ネットワーク」と言えます。


 ◆ SDN - データプレーン、コントロールプレーン

 SDNでは「データ転送機能と制御機能」を分離すると解説しましたが、この「データ転送機能」のことは

データプレーンと言い、「制御機能」のことはコントロールプレーンと言います。役割を簡単に言うと、
 データプレーンでは
受信したデータの転送処理を行い、コントロールプレーンでは、データプレーンにて
 データの転送処理をするために
必要な経路情報の作成など複雑な制御を行います。






 従来のネットワークでは、各ネットワーク機器にデータプレーンとコントロールプレーンが存在すること
 から、各ネットワーク機器に設定する必要がありましたが、SDNでは各ネットワーク機器に存在していた
 コントロールプレーンを、
SDNコントローラにて集中管理することになり、各ネットワーク機器を個別に
 設定する必要がなくなります。なお、上図では分かりやすくルータだけの絵としていますが、実際のSDN
 ネットワークでは、ルータ以外にもFirewall、ロードバランサ、L2スイッチなど色々なネットワーク機器の
 コントロールプレーンをSDNコントローラで集中管理することができます。


 ◆ SDNのアーキテクチャ

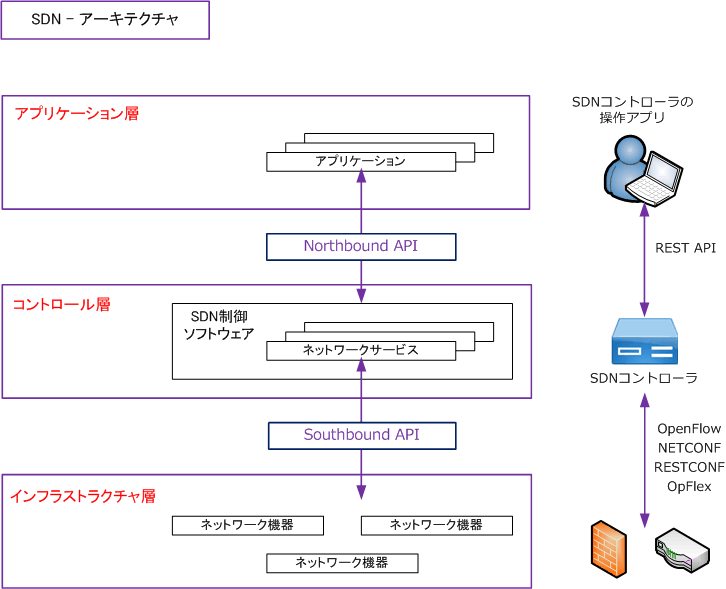

 SDNのアーキテクチャは下図の通りです。SDNは、3つのコンポーネントから構成されています。






 ◆
インフラストラクチャ層
 データ転送を実際に行うネットワーク機器のレイヤです。これらの機器の制御には、
OpenFlowNETCONF
 などの標準プロトコルや、機器ごとに設定された
API(Application Programming Interface)を利用します。
 この部分のAPIは
Southbound API(サウスバウンドAPI)と呼びます。

 ◆
コントロール層
 SouthboundのプロトコルやAPIを使用した機器の制御をするレイヤです。同時にインフラストラクチャ層の
 ネットワーク機器のネットワーク機能を抽象化したAPIをアプリケーション層に提供します。この部分のAPIは

Northbound API(ノースバウンドAPI)を呼びます。

 ◆
アプリケーション層
 SDNコントローラに設定するアプリケーションが該当するレイヤです。SDNを操作するアプリケーションは
 SDNコントローラとセットで提供されます。アプリケーション層では、APIを通じてネットワークの様々な
 処理をSDNコントローラへ指示する層です。


 ・ Southbound API(サウスバウンドAPI)は、サウスバウンドインターフェース(
SBI)とも呼ばれます。
 ・ Northbound API(ノースバウンドAPI)は、ノースバウンドインターフェース(NBI)とも呼ばれます。
