LDAP Authentication



 ◆ LDAPとは

 LDAP(Lightweight Directory Access Protocol)は、Active Directoryのようなディレクトリサービスに
 アクセスするためのプロトコル。クライアントはTCPポート番号389を使用してLDAPサーバに接続を行い
 属性(個人名や部署名)で構成するエントリ(関連属性のまとまり)の検索、追加、削除の操作をします。

 例えば「cool」というユーザ名に会社名、電話番号、メールアドレスなどを結びつけたデータベースである
 LDAPサーバにおいて「cool」という名前から cool@infraexpert.com のメールアドレスを検索し抽出をし、
 LDAPプロトコルでLDAPクライアント(例としてメアドを検索するメーラー)と通信をし情報を提供します。






 ディレクトリに登録していく
オブジェクトには、単一のオブジェクトとして機能するリーフオブジェクト
 複数のオブジェクトを格納する機能をもつ
コンテナオブジェクトがあります。リーフオブジェクトの例として
 ユーザアカウントが該当します。コンテナオブジェクトの例として
OU(Organizationl Unit)が該当します。

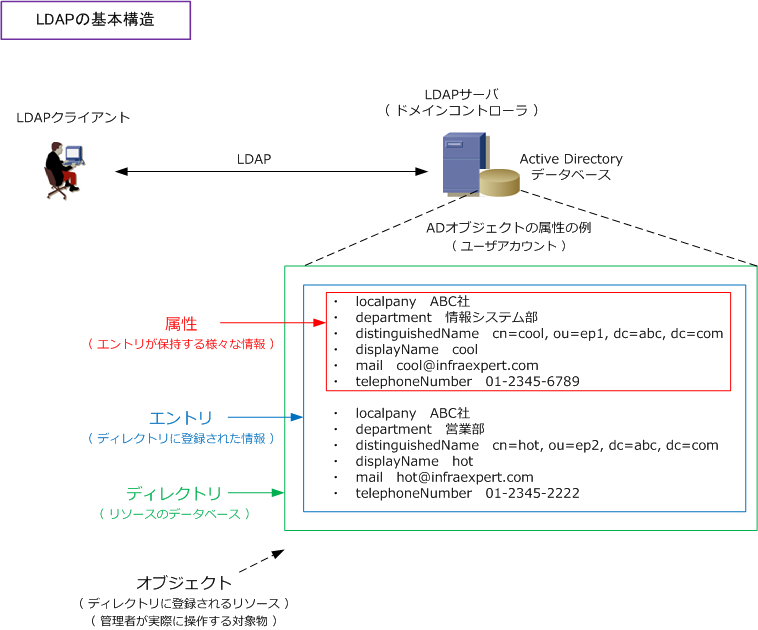

 上図では、オブジェクトの例として
ユーザアカウントを紹介していますが、オブジェクトにはその他にも
 コンピューターアカウントグループポリシー情報DNSレコードの情報サイトの情報などがあります。
 そして、このリーフオブジェクトを格納するOUに適切に構成することでディレクトリ階層を構築できます。


 LDAPサーバにはMicrosoftのActive Directory、オープンソフトウェアのOpenLDAP等があります。現在使用
 されているLDAPのバージョンはセキュリティ機能も強化されたLDAPv3です。RFC4511で勧告されています。



 ◆ LDAP識別名とは

 LDAPによりディレクトリサービスにアクセスする際に対象を指定する手段としてLDAP識別名を使用します。
 LDAP識別名は、単に
識別名DN)とも呼ばれます。LDAP識別名は、複数のLDAP相対識別名RDN)を
 カンマで区切って並べたもの。DNはDistinguished Name、RDNはRelative Distinguished Nameの略です。
 例えば、ドメイン「infraexpert.com」のコンテナ「Users」に配置したユーザー「cool」は以下となります。


cn=cool, cn=Users, dc=infraexpert, dc=com

 LDAP相対識別名は「
属性値=値」という構文で定義しますが、この属性値にどのような値を使用できるかは
 ディレクトリサービスのソフトウェアにより異なります。例えばActive Directoryでは次の属性値が使えます。


◆ Active Directoryで使用できるLDAP属性値
LDAPの属性値 属性表示名 オブジェクトタイプ
cn Common-Name  ユーザー名、グループ名、コンピュータ名、コンテナ名
ou Organizational-Unit-Name  組織単位(OU)
dc Domain-Component  ドメイン


 LDAP識別名は、LDAP相対識別名をADツリーの階層の下から記述します。もう少し例を見てみましょう。
 例えば、ドメイン「infraexpert.com」のOU「Sales」に配置したユーザー「cool」は以下となります。

 cn=cool, ou=Sales, dc=infraexpert, dc=com


 例えば、ドメイン「infraexpert.com」のコンテナ「Computers」に配置したコンピュータ「pc5」は以下。
 cn=pc5, cn=Computers, dc=infraexpert, dc=com



 ◆ Cisco ASA と Active Directory との連携 by LDAP認証

 SSL-VPN接続のユーザ認証時に、Windows ServerのActive DirectoryとCisco ASAとが連携してLDAPを
 使用し認証することができます。ADとASAが連携するといっても当然LDAPサーバはActive Directoryです。
 LDAP認証の場合は、LDAPディレクトリにエントリがあるユーザがSSL-VPN認証に成功することができます。

 ユーザ認証を行うだけならKeberosを使用した方が良いのですが、例えばActive Directoryの
グループ

OUなどの情報に基づき制御したい場合はLDAPを使用することが多いです。例えば、ADのグループを使用
 して所属するグループ(
memberOf)に応じて、ASAのグループポリシーを動的に割り当てる実装などです。

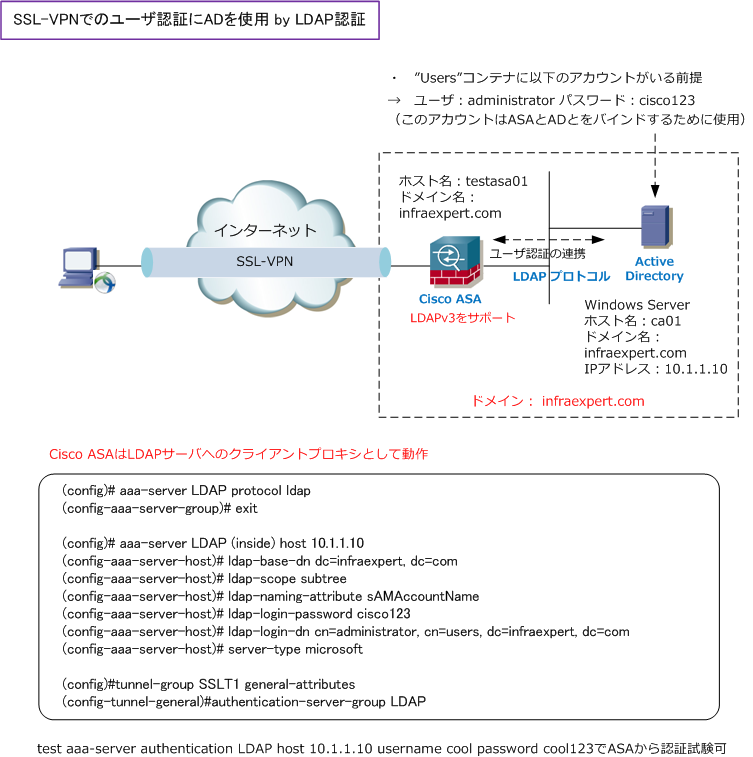

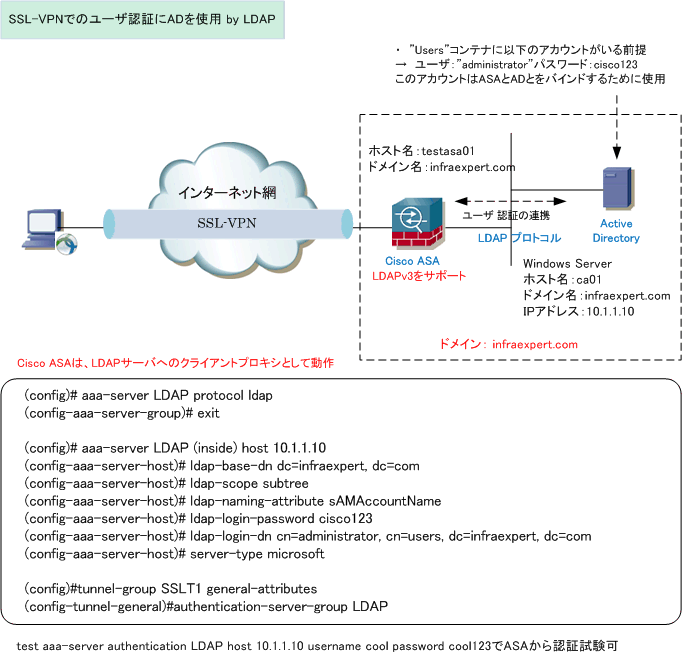

 Cisco ASAとADが連携する前提として、ASA上で設定したクレデンシャル(下図の場合administrator)を
 使用してLDAPサーバとバインドさせる設定が必要です。当然、このユーザはADに存在する必要があります。
 ※ Cisco ASAとActive Directory間ではTCPポート番号:
389 を使用して、LDAPプロトコルがやりとり。






 上図のコンフィグにより、各種VPN接続のユーザ
 認証時にLDAP認証が行われるようになりますが
 ADを使用したユーザ認証だけであればKerberos
 認証の方が適しており、設定も簡単となります。
 つまり、LDAPを使用するからには上図の設定に
 コンフィグを追加してLDAPの特性を生かすべき。

 例えば、AD属性/LDAP属性の
memberOf などを
 ASAで認識可能な「
IETF-Radius-Class属性」に
 マッピングするマップを設定し、その上でLDAP
 サーバ(AD)で設定された属性値を、Cisco ASA
 のグループポリシー名にマッピングすることで
 グループに応じたIPアドレスの配布等が可能です。


 ◆ Radius認証とLDAP認証の違い

 LDAPでユーザ認証を行うことができますが、LDAPは本来「ディレクトリサービス」のためのプロトコルです。
 例えば、IEEE802.1X認証でのユーザ認証ではRadiusサーバが使用されますし、ネットワークアクセス(接続)
 を行うためのユーザ認証といえば一般的にはRadius認証を使用します。Radiusでは、ユーザ情報をローカルの
 データベースとして保持することはあまりなくユーザデータベースとしてActive Directoryを使用する。ADの
 実体はLDAPの拡張実装であり、その点でフロントでRadius、バックでLDAPを使用したユーザ認証が多いです。
