Wireless LAN - BSSID & ESSID



 ◆ 無線LAN - BSSとESS

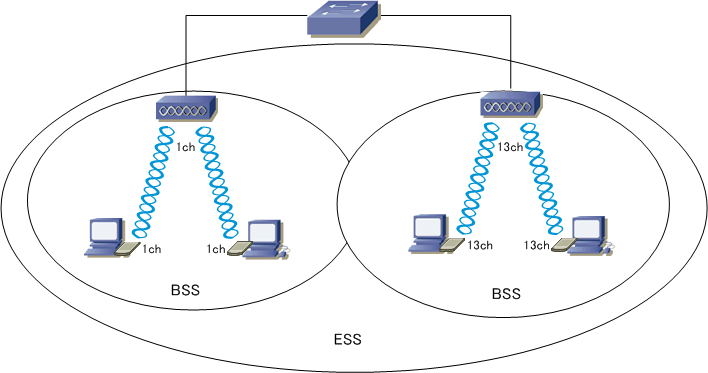

 無線LANのインフラストラクチャモードで、1つのAPとそのAPの電波内にいる配下の無線LANクライアント
 で構成されるネットワークを
BSS(Basic Service Set)といいます。複数のBSSで構成される無線LANの
 ネットワークは
ESS(Extended Service Set)といいます。これらのIDが無線LAN通信で重要となります。






 ◆ 無線LAN - BSSIDとESSID


BSSIDとは文字通りBSSのIDです。無線LANにおけるネットワーク識別子の1つであり48ビットの数値です。
 このBSSIDは通常、その無線LANネットワークのアクセスポイントのMACアドレスと同じものとなります。
 ESSIDとは文字通りESSのIDです。無線LANにおけるネットワークの識別子の1つであり最大32文字までの
 英数字を設定できます。ESSIDは無線LANを構成する機器(APや無線LAN端末)に設定する必要があります。






 無線LANでは、
ESSIDが同じもの同士が通信することができます。ESSIDが異なっている場合、無線LANの
 電波がお互いに届く範囲であっても、伝送規格や周波数が同じであっても無線LAN間での通信はできません。

※ ESSIDにはどのAPにも接続できるANYという特殊なESSIDもありますが、AP側でこの機能を無効にしておくことが一般的。

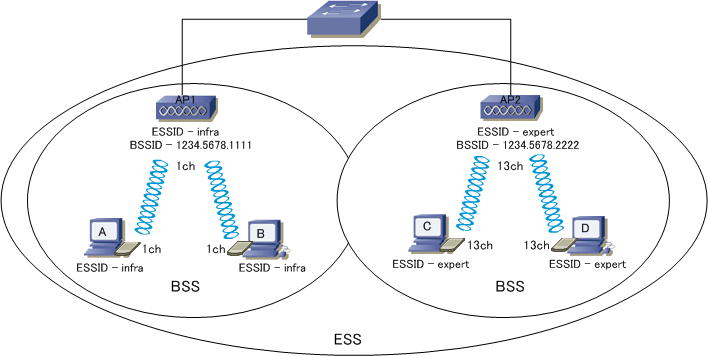

 上図で、AとBのWLAN端末がAP2の電波内にいてチャネルが 13ch でも、AP2と無線LAN接続ができません。
 同じように、CとDのWLAN端末がAP1の電波内にいてチャネルが1chでも、AP1と無線LAN接続ができません。
 このように、ESSIDによる識別によって意図した無線LAN機器とだけ通信できるようになり混信を防止します。


 ◆ 無線LAN - SSIDとESSIDの違い

 SSIDとは無線LANにおけるアクセスポイントの識別子です。ESSIDとは、アクセスポイントの識別子である
 SSIDを複数のアクセスポイントを設置したネットワークにおいても使用できるように拡張した識別子のこと。

 このように厳密にはSSIDとESSIDの意味は異なりますが、本来、ESSIDの意味であるにも関わらず、SSIDの
 用語が使用されているケースが多いです。現在の企業ネットワークにおける無線LAN導入の実態を考えますと、
 無線LAN導入に1台だけのAP導入というケースは少なく「ESSID」を識別子として使用していることが一般的。
 ※ WindowsのバージョンによりSSIDやESSIDの設定項目が「ネットワーク名」という名称になっています。



 ◆ 無線LAN - ローミング

 無線LANにおいて、ローミングとは無線LANクライアントが異なるAP間を渡り歩けるような機能のことです。

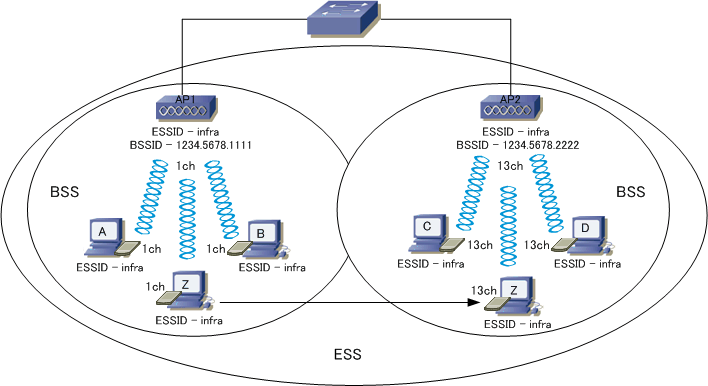

 例えば下図の通り、AP1の電波の届く範囲内にいたWLAN端末「Z」が、AP2の電波の届く範囲内に移動した
 場合でも通信が可能である状態を
ローミングといいます。このローミングの前提として渡り歩く範囲のAPの
 ESSIDは全て同じであることが必要です。また、使用するチャネルにおいても接続するAPと同じである必要が
 ありますが、最近の無線LAN端末は「
使用するチャネルを自動検出」するのでチャネルの手動設定は不要です。

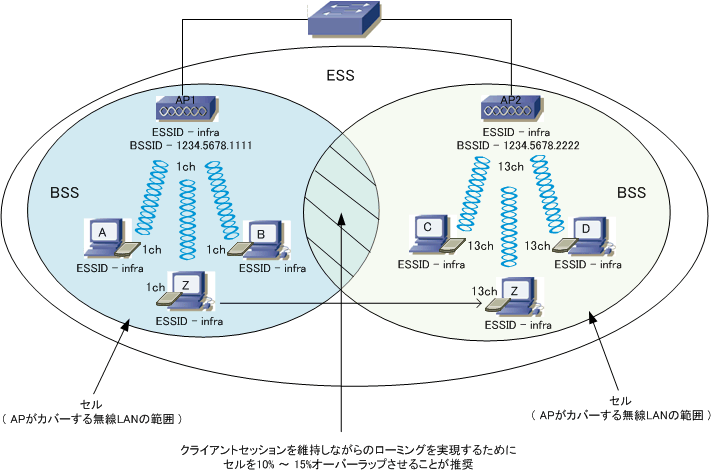

 無線LANクライアントがセッションを切らずにローミングができるよう、異なるチャネルのセルを10%〜15%
 オーバーラップさせることが推奨されます。無線LANスイッチ(コントローラ)はこのオーバーラップの範囲
 を自動調整しますが、無線LANスイッチを導入しない場合は電波調査を行い適切な場所にAPを設置しましょう。
 ※ 現在の企業ネットワークで無線LANスイッチ(コントローラ)を導入しないことは、ほとんどありません。






 ※ 有線LAN側のネットワークと継続的な論理接続が維持するローミングにおいても、ローミング時にはAPとの再認証が発生します。

無線LANスイッチを導入した場合、認証方式がWeb認証であっても802.1X認証であってもローミング時に再認証は発生しません。

なぜなら、認証成功時の情報を無線LANスイッチに記憶しており、ローミング時にこの情報を利用するので再認証が発生しません。
