SNMP - community / version



 ◆ SNMPコミュニティとは

 SNMPコミュニティとは、SNMPで
管理するネットワークシステムの範囲のことです。SNMPマネージャと
 SNMPエージェントとの間で、同じコミュニティ名にすることで情報を共有することができます。監視対象
 ごとに異なるコミュニティ名を設定することにより、効率的な管理とアクセス権限の分離を実現できます。

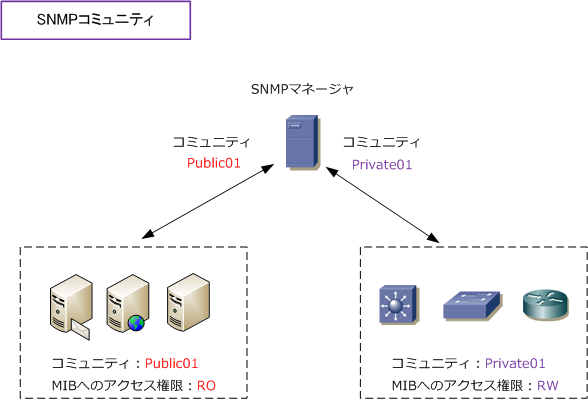

 上図の通り、コミュニティごとにMIBへのアクセス権限を分けることができます。MIBへのアクセス権限は

RORWRead-write-all の3種類があります。MIBへの書き込み(RW)できるということは、たとえば
 SNMPマネージャがSNMPエージェントであるルータを強制的に再起動(MIBへ書込)できるようになります。

MIBへのアクセス権限 説明
 RO  Read-only。MIB情報の読み取りが可能
 RW  Read-write。MIB情報の読み書きが可能
 Read-write-all  コミュニティを含めてMIB情報の読み書きが可能


 ◆ SNMPのバージョン

 SNMPのバージョンには、正確には「SNMPv1、SNMPv2、SNMPv2c、SNMPv3」の4つのバージョンが
 あります。しかし「SNMPv2」は、ほぼ使用されることなく「SNMPv2c」へ移行したことから、多くの
 ネットワーク製品でサポートしているSNMPバージョンは「SNMPv1、SNMPv2c、SNMPv3」の3つです。
 その他のメーカーと同様、シスコ機器も「
SNMPv1SNMPv2cSNMPv3」の3つをサポートしています。

SNMPバージョン RFC 説明
SNMPv1 RFC 1157  SNMPコミュニティによる平文認証。SNMPトラップにおける再送確認なし。
SNMPv2c RFC 1901  SNMPコミュニティによる平文認証。SNMPトラップにおける再送確認あり。
SNMPv3 RFC 2273〜5  ユーザ単位の暗号化されたパスワード認証。SNMPトラップにおける再送確認あり。


 SNMPv1、SNMPv2c、SNMPv3の違いは上記の通りです。推奨はv3ですが、v2cが広く使用されています。
 SNMPv1とSNMPv2cに互換性があることもあり、現在でもSNMPv1が使用されている環境も多くあります。
 SNMPv1で使用されるSNMPメッセージには以下の5つがあります。

SNMPメッセージ 送信側 意味
 Get Request  SNMPマネージャ

 SNMPエージェントから得たい情報を、OIDを指定して要求

 GetNext Request  SNMPマネージャ

 直前に指定したOIDの次のOIDを指定して要求。

 Set Request  SNMPマネージャ  SNMPエージェントの設定変更を行いたい場合、OIDを指定して要求
 Get Response  SNMPエージェント  SNMPマネージャから要求されたOIDに対して、値を挿入して返信
 TRAP  SNMPエージェント  SNMPエージェントが機器の状態に変化があった場合、自発的に送信



 SNMPv2で使用されるSNMPメッセージは、上記の5つだけでなく、以下の2つも追加されています。

SNMPメッセージ 送信側 意味
 GetBulk Request  SNMPマネージャ

 一括参照要求と言われるように、高速に複数の管理情報を取得。

 Inform Request  SNMPエージェント

 SNMPエージェントからマネージャへ通知する時に確認応答も要求。



 SNMPv3では、SNMPv2と同じように上記の 7 つのSNMPメッセージを使用することができます。そして、

 SNMPv3では、コミュニティ名ではなく
USM(User-based Security-Model)と呼ばれる、ユーザごとの
 パスワード認証機能と、
VACM(View-based Access Control Model)と呼ばれる、ユーザごとにアクセス
 可能なMIBの範囲を定義できる機能が備わっています。

 SNMPv3のUSMにおけるユーザ認証には以下の3つのセキュリティレベルがあります。セキュリティレベルの
 用語はメーカによって異なります。以下の表は、Cisco機器におけるセキュリティレベルの説明となります。

セキュリティレベル 認証 暗号化 結果
 noAuthNoPriv  ユーザ名  なし  ユーザ名だけを使用して認証。暗号化なし
 authNoPriv  MD5 or SHA  なし  HMAC-MD5 or HMAC-SHAを使用して認証。暗号化なし
 authPriv  MD5 or SHA  DES or AES  HMAC-MD5 or HMAC-SHAを使用して認証。※1で暗号化

 ※1 次の暗号化レベルを指定可能 ⇒ 「CBC-DES」「3DES」「AES128」「AES192」「AES256」

 SNMPv3を使用する場合、SNMPマネージャとエージェントの両方がSNMPv3に対応している必要があります。
