 ◆ インターネット接続 - PPPoE(LAN型払い出し)の設定

 PPPoEによる払い出し方式には「
端末型払い出しLAN型払い出し」の2種類がありますが、ここでは
 LAN型払い出しの設定方法を紹介します。企業がDMZセグメントを設ける場合は、複数のグローバル
 IPアドレスを取得します。そして、PPPoE接続をする場合は今回紹介するLAN型払い出しの方式を採用。

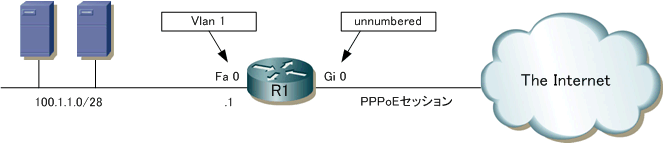

 下図ネットワーク構成に基づきコンフィグを紹介しますが、以下の設定はDMZ設計に関するコンフィグ
 ではなくて、あくまでもLAN型払い出しのPPPoE接続のための設定方法です。また、Firewall製品により
 DMZ設計が異なりますし、インターネット直結ルータの背後に公開サーバを配置する訳ではありません。





 LAN型払い出しではInterface Dialer1のip address設定は必ず
unnumberedと設定する必要があります。




 各コンフィグの説明は「インターネット接続 - PPPoE(LAN型払い出し)ルータの設定例」をご参照下さい。
 interface Dialer1で設定した
ip unnumbered Vlan1は、interface Dialer1にはIPアドレスを設定は無しとし、
 「interface Dialer1から送出されるパケットは、Vlan1のアドレスが送信元アドレスになる」という意味です。


 ある程度の企業規模のエンタープライズネットワークでは、インターネット接続部分において冗長化された
 インターネット接続ルータ、冗長化されたファイアウォールがセットとして導入されますが企業規模により
 シングルで構成するケースも当然あります。その場合は、下図のようなDMZ構成を実装する場合もあります。
 下図の構成においてインターネット接続にPPPoE接続を行う場合、「LAN型払い出し」の方式を採用します。









 上で紹介しているコンフィグはセキュリティ実装なしのものです。上図構成でDMZセグメントを設けて公開
 サーバを配置する場合、しかるべきセキュリティ実装を行って下さい。適正な設計でないと踏み台にされます。

 例えば以下の@〜Dの通信要件を満たしたい場合、

 @ [ LAN ] から [ インターネット ] への通信の許可
 A [ LAN ] から [ DMZ ] への通信の許可
 B [ インターネット] から [ DMZ ] への通信の許可
 C [ DMZ ] から [ LAN ] への通信は戻りのトラフィックだけを許可
 D [ インターネット ] から [ LAN ] への通信は戻りの通信だけを許可

 上記要件を満たすためには、紹介したコンフィグレーションに加えて以下の内容のコンフィグを追加します。

 ・ Interface Dialer 1には、DMZへの通信のみ許可するACLを
INで適用。
 ・ Interface Vlan10には、DMZから発信するLANへの通信を拒否しそれ以外を許可するACLを
OUTで適用。
 ・ Interface Vlan10には、CBACを
INで適用 ⇒ これによりCとDが実現し戻りのトラフィックのみ許可。
