 ◆ TCP - コネクションの確立と切断

 TCPはコネクション型プロトコル(通信相手の応答があってはじめて通信を開始する)であることから、
 データ転送を行う前にコネクションの確立を行います。このTCPにおいて使用されるコネクションの確立
 のことを

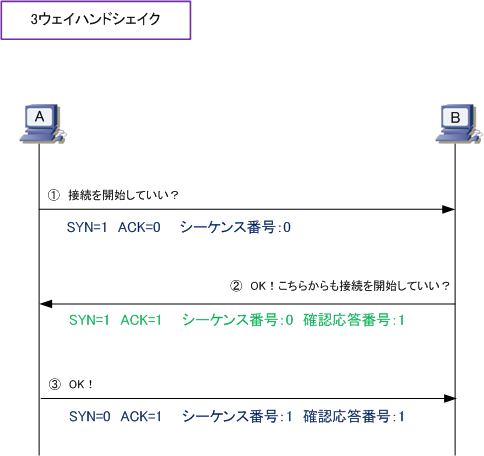

3ウェイハンドシェイクといいます。以下の手順の通り “3回のやりとり" によって確立されます。






 @ ホストAからホストBにコネクション確立の要求をします。つまり、TCPヘッダの中にあるSYNビットは
 「1」でありACKビットが「0」であると分かります。シーケンス番号は最初だけはランダムな値が割り当て
 られます。今回は例として「0」とします。確認応答番号(いわゆるACK番号)は通信の開始にはありません。

 A ホストBはホストAのコネクション要求に応えます。そしてホストBからもコネクション確立を要求します。
 つまりSYNは「1」ACKは「1」であることが分かります。シーケンス番号は最初だけランダムな値が割り当て
 られます。例えば「0」として、確認応答番号は「相手から受信したシーケンス番号」+「データサイズの値」
 ですが、3ウェイハンドシェイクでは「相手から受信したシーケンス番号」に「1」を加算した値となります。

 B ホストAもホストBからのコネクション要求に応えます。SYNは「0」、ACKは「1」であると分かります。
 シーケンス番号は「相手から受信した確認応答番号」なので「1」となり、確認応答番号はAと同じ考え方な
 ので「相手から受信したシーケンス番号」に「1」を加算した値となります。つまり、今回の場合は「1」です。


 次に、3ウェイハンドシェイクにより確立したコネクション上でデータをやりとりする時の流れを見てみます。





 C ホストAからホストBに例えば100byteのデータを送ります。データ転送では、3ウェイハンドシェイク後
 のシーケンス番号と確認応答番号の値が引き続き使用します。従って、上図のCのとおり両方とも「1」です。

 D 今度はホストBからホストAに例えば1300byteのデータを送ります。シーケンス番号は、「相手から受信
 した確認応答番号」を使用するので「1」となります。確認応答番号は「相手から受信したシーケンス番号」
 にデータサイズを加えた値なので「101」となります。EとFも同じ考え方なので上図で記した値となります。


 最後に、データのやりとりが完了してから通信を終了(コネクションの切断)する時のやりとりを見てみます。

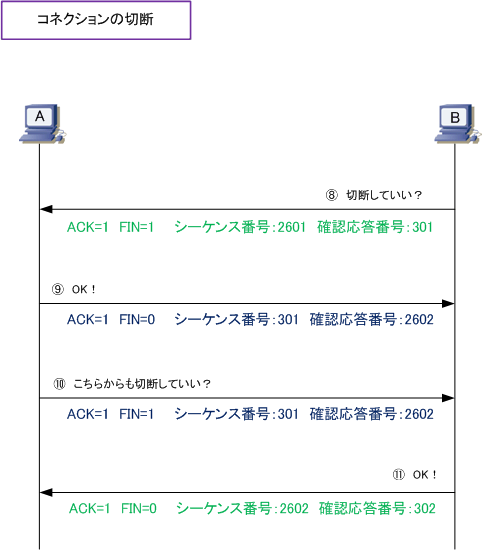

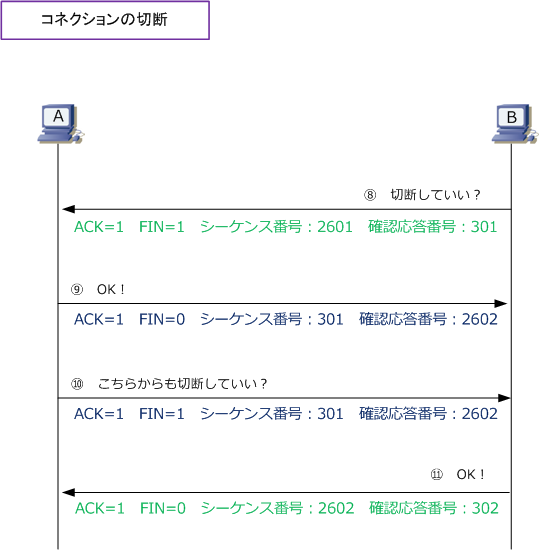

 コネクションの接続は “3回"のやりとりでしたが、コネクションの切断は "4回" のやりとりが必要となります。





 G ホストBからホストAへのデータ送信が完了したので、ホストBはコネクションの切断要求を送信します。
 従ってFINビットが「1」となります。今回は、FでホストBからAへデータを送信した後、さらに連続して
 ホストBからAへパケットを送信しています。この場合のシーケンス番号は「直前の自分のシーケンス番号」+
 「自分が送信したデータサイズ」となります。シーケンス番号は「2601」。確認応答番号はそのまま「301」。

 H FINを受信したホストAはコネクションの切断要求への確認応答をします。「ACK」や「FIN」は上図通り。
 シーケンス番号は「相手から受信した確認応答番号」だから「301」となり、確認応答番号は、今回のように
 FINへの確認応答の場合「相手から受信したシーケンス番号」に「1」を加算します。つまり「2602」となる。

 I ホストBもコネクションの切断要求を送信します。この場合、シーケンス番号と確認応答番号はそのまま。

 J FINを受信したホストBはコネクションの切断要求への確認応答をします。シーケンス番号は「相手から
 受信した確認応答番号」だから「2602」となり、確認応答番号は、今回のように FIN への応答確認の場合は
 「相手から受信したシーケンス番号」に「1」を加算して「302」となります。TCPコネクションが正常に終了。



 ◆ TCP - 3ウェイハンドシェイクの際に伝えられる「MSS」について

 3ウェイハンドシェイク時に伝えられる情報の1つとして、TCPヘッダのオプションにある「MSS」があります。
 MSS(Maximum Segment Size)は、1つのTCPパケットで運ぶことができるデータ量のことを指しています。

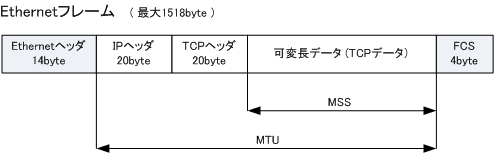

 一般的なTCP/IP環境での最大サイズのEthernetフレーム(1518byte)では、MSSは「1460バイト」になります。
 従ってホストAからホストBに14600バイトのTCPデータを送信したい場合、10回のTCPパケットを送出します。


 MSSは、3ウェイハンドシェイクの際のSYNパケットで双方向に伝えられて、両者の値のうち小さい値が採用
 されて双方向通信の際に使用されます。例えばホストAがMSSを「1460」と通知し、ホストBはMSSを「2000」
 と通知するとします。その場合、ホストAとBとの通信で使用するMSSは「1460」となり双方向通信をします。
